ZSBP-44kVA/44kV 串联谐振试验仪器/35KV变压器检测试验项目用到的仪器

一、 被试品对象及试验要求：

10kV/300mm2电缆1km的交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

10kV/2000kVA主变的交流耐压试验，中试控股电容量≤0.01uF，试验频率45-65Hz，试验电压35kV，试验时间1min。

10kV/185mm2电缆1km的交流耐压试验，电容量≤0.3123uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

二、 工作环境：

1. 环境温度：－15C -45C;

2. 相对湿度：≤90%RH;

3. 海拔高度: ≤3000米；

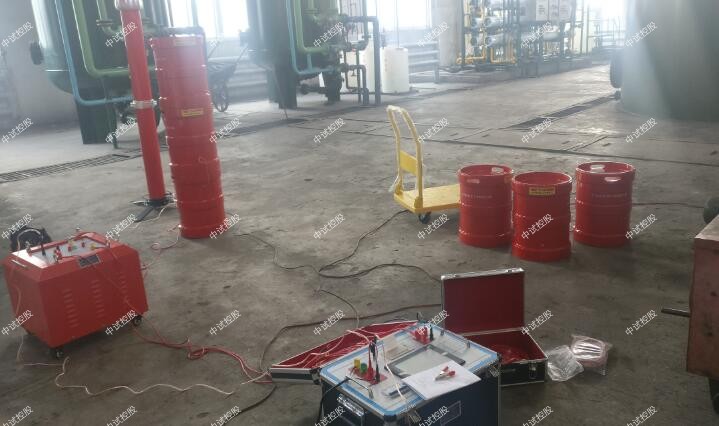

三、 装置主要技术参数及功能：

1. 额定容量：44kVA；

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压：22kV；44kV；

4. 额定电流：2A；1A；

5. 工作频率：30-300Hz；

6. 装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

9. 温 升：额定负载下连续运行5min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. 测量精度：系统有效值1.5级；

1、做高压交直流试验时，必须由2人或2个以上人员参加，并明确做好分工，明确相互间的方法。并有专人现场安全及观察被试品的试验状态;

2、工频耐压试验变压器试验变压器和控制箱应有可靠的接地;
3、试验过程中，升压速度不能太快，也决不允许突然全电压通电或断电;
4、ZSBP-44kVA/44kV 串联谐振试验仪器/35KV变压器检测试验项目用到的仪器在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，并切断电源，停止试验，查明原因后再做试验。

① 电压表指针摆动很大;

② 发现绝缘烧焦的异味、冒烟现象;

③ 被测试品内有不正常的声音。
5、试验中，如果试品短路或故障，试验变压器控制箱中的过流继电器工作，此时，将调压器回至零位，并切断电源后，方可将试品取出。
6、工频耐压试验变压器进行电容试验或进行直流高压泄漏试验时，试验完毕后，将调压器降至零位后，并切断电源，然后，应用放电棒将试品或电容器的高压端对地进行放电，以免存留在电容中的电势发生触电危险。
工频耐压试验装置做工频耐压试验前应给于提示，先根据试验变压器的额定容量选择好限流电阻，(水电阻)的阻值，再根据被试品需加的高压电压值调整好放电球隙的球间距，为了提高对被试品施加电压的测量精度，应在高压侧接入FRC阻容分压器来测量电压。
