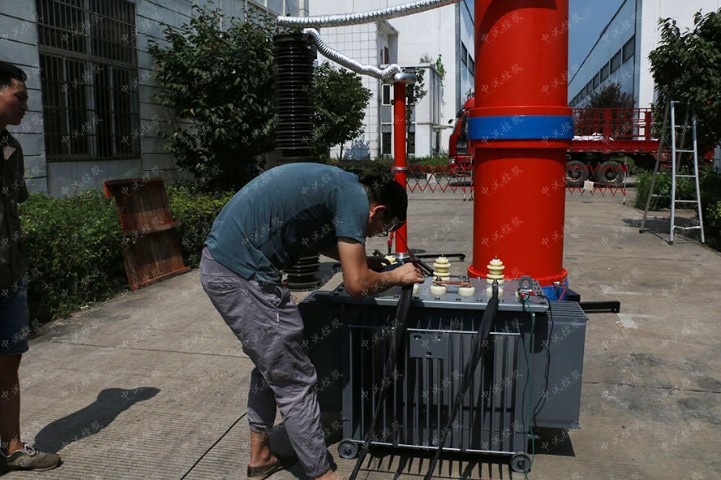

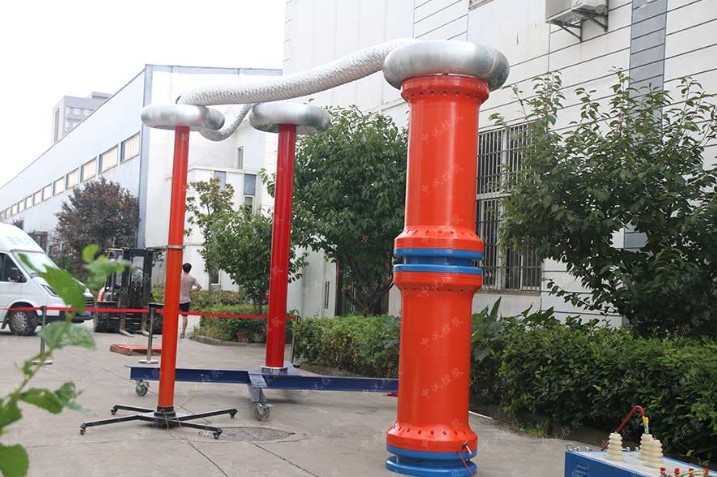

ZSBP-270kVA/108kV 变频串联谐振试验装置
一、 被试品对象及试验要求：

1、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、10kV/400mm2电缆5km的交流耐压试验，电容量≤2.1uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

3、35kV开关柜、互感器、母线母盘的交流耐压试验，试验频率30-300Hz，试验电压95kV，试验时间1min。

二、 串联谐振工作环境：

1. 环境温度：－100C –50 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度: ≤1000米；

三、 装置主要技术参数及功能：

1. 额定容量：270kVA；

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压：27kV；54kV；108kV

4. 额定电流：10A；5A；2.5A

5. 工作频率：30-300Hz；

6. 装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9. 温 升：额定负载下连续运行60min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. ZSBP-270kVA/108kV 变频串联谐振试验装置测量精度：系统有效值1.5级；

变电站交流耐压试验原理

1、被试品和试验设备，中试控股应妥善接地。所有支撑的绝缘物，都要有足够的绝缘和机械强度。

2、试验装置的线路联接必须正确可靠，高压部分应保持足够安全距离，通电前要做好全面检查。

3、被试品表面应清洁、干燥。安置状况应符合实际使用情况，对于充油设备，应让绝缘油基本上处于静止状态，才能够加电压试验。

4、合闸前应检查调压变压器是否在零位。调压变压器在升、降压过程中，要有关仪表；加电压过程，应密切高压回路，监听被试品是否有声音。

5、试验回路应有适当的保护设施。试验过程若出现异常情况，应立刻先降压，后断开电源，并挂上地线再做检查。

6、中试控股交流耐压试验要在其他试验项目做好之后，并不存在绝缘缺陷问题的情况下谨慎操作；若其他试验项目做好之后，发觉设备存在绝缘缺陷问题时，则不能轻率决定做交流耐压试验，防止设备不必要的损坏。在交流耐压试验前后，均应摇测绝缘电阻。

7、交流耐压试验时间，一般为1min；如是绝缘棒，带电作业工具和单独存在的有机绝缘材料，应为5min。断开电源后，必须立刻触摸被试部分，中试控股检查有无发热。

在变电站交流耐压试验设备的使用过程中，如果遇到自动调谐不能完成，找不到谐振点的情况，使用者可以参考以下方法进行解决：

表现形式：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点；

故障原因：回路接地不好，试验回路接线错误，装置某一仪器开路
