10kV配电系统的预防性试验设备

时间：2021-02-28

10kV配电系统的预防性试验设备

如何操作及需要注意的事项

在变电站电气设备供配电系统中，高压电气设备要定期进行预防性试验，交流耐压试验是相当关键的一个测试项目。在预防性试验中，绝缘电阻测试、吸收比试验和泄漏电流测量、直流耐压试验等项目做好之后，虽能发现较多绝缘缺陷，但其试验电压往往低于被试品的工作电压，这对于保证安全运行还是不够的，为了进一步暴露设备缺陷，检查设备绝缘水平，确定能否可靠地投入运行，就有必要进行变电站交流耐压试验。

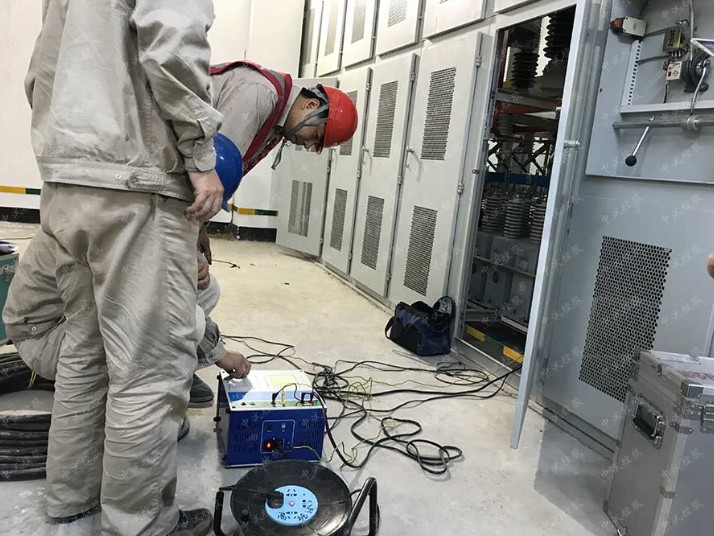

一、变电站交流耐压试验安全操作及注意事项

（1）试验装置的线路联接必须正确可靠，高压部分应保持足够安全距离，通电前要做好全面检查。

（2）被试品和试验设备，应妥善接地。所有支撑的绝缘物，都要有足够的绝缘和机械强度。

（3）交流耐压试验要在其他试验项目做好之后，并不存在绝缘缺陷问题的情况下谨慎操作；若其他试验项目做好之后，发觉设备存在绝缘缺陷问题时，则不能轻率决定做交流耐压试验，防止设备不必要的损坏。在交流耐压试验前后，均应摇测绝缘电阻。

（4）被试品表面应清洁、干燥。安置状况应符合实际使用情况，对于充油设备，应让绝缘油基本上处于静止状态，才能够加电压试验。

（5）合闸前应检查调压变压器是否在零位。调压变压器在升、降压过程中，要监视有关仪表；加电压过程，应密切监视高压回路，监听被试品是否有声音。

（6）调压变压器的升压速度，对于瓷绝缘和开关类设备等，可以不予规定；但对于变压器、发电机等贵重设备，在试验电压40%以前，可以是任意的，其后的升压必须是均匀的，约为25%／s的试验电压。

（7）试验回路应有适当的保护设施。试验过程若出现异常情况，应立刻先降压，后断开电源，并挂上地线再做检查。

（8）交流耐压试验时间，一般为1min；如是绝缘棒，带电作业工具和单独存在的有机绝缘材料，应为5min。断开电源后，必须立刻触摸被试部分，检查有无发热。

二、变电站交流耐压试验试验产品

变电站交流耐压试验装置用于各种电力产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力部门、科研单位和高等院校。特点：（1）体积小、重量轻、结构紧凑、无渗油，免维护；（2）接线简单直观，使用方便；（3）绝缘可靠性好，外形美观；（4）过电压保护功能;

三、变电站交流耐压试验试验分析

（1）根据被试品的控制回路试验状况进行分析。若过电流继电器整定值适当，则被试品击穿时，过流继电器要动作，电磁开关跟着就跳开。若整定值过小，可能在升压过程，并非被试品击穿，而是由于被试电流较大，造成电磁开关跳开；若整定值过大，即使被试品放电或小电流击穿，也不会有所反映。

（2）根据被试品的试验状况进行分析。在试验过程中，如出现被试品发出击穿声响，发出断续放电声响，冒烟、出气、焦臭、跳火、以及燃烧等情况，必须查明这种状况是否确实来自被试品的绝缘部分，假如是来自被试品的绝缘部分，则认为被试品绝缘存在问题，或已被击穿。

（3）对综合绝缘的设备，其耐压前后绝缘电阻不应下降30%，否则为不合格。对于纯瓷绝缘，或表面以瓷绝缘为主的设备，易受当时气候条件的影响，则可酌情处理。

（4）在试验过程，若由于空气湿度，温度、或表面脏污等的影响，引起表面滑闪放电或空气放电，则不应认为不合格，在经过清洁、干燥等处理后，再行试验；若并非由于外界因素影响，而是由于瓷件表面釉层绝缘损伤，老化等引起（加压后表面出现局部红火），则应认为不合格。

同时在选择变压站电力设备耐压试验设备上一定要注意产品的质量以及产品长期的稳定，只有这样才能更好的给变电站电气设备做试验

ZSBP-44kVA/22kV变频串联谐振试验装置、10kV配电系统的预防性试验设备技术指标

1．额定电压：

22kV满足10kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压≤22kV,试验时间5min；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作60分钟；

4．装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动等保护功能

三、设备遵循标准

《电气装置安装工程电气设备交接试验标准》 GB50150-2016

《电力设备预防性试验规程》 DL/T596-1996

《高压谐振试验装置》 DL/T 849.6—2004

《电抗器》 GB10229.88

《耦合电容器和电容分压器》 IEC358(1990)

《电力变压器》　 GB1094.5-2003

《外壳防护等级》 GB1094.1-GB1094.6-96

《高电压试验技术》 GB/T16927.1~2-1997　　

四、被试品对象及试验要求

1、10kV/300mm2电缆长度1km的交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

五、装置主要技术参数及功能

1）额定容量：44kVA；

2）输入电源：单相220或三相380V电压，频率为50Hz；

3）额定电压：22kV

4）额定电流：2A

5）工作频率：30-300Hz；

6）装置输出波形：正弦波

7）波形畸变率：输出电压波形畸变率≤1%；

8）工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

9）温升：额定负载下连续运行5min后温升≤65K；

10）品质因素：装置自身Q≥30(f=45Hz)；

11）保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12）测量精度：系统有效值1.5级；

六、工作环境

环境温度：－10℃–50℃;

相对湿度：≤90%RH;

海拔高度: ≤1000米；

七、装置容量确定

装置容量定为44kVA/22kV，分1节电抗器，电抗器单节为44kVA/22kV/2A，使用电抗器能满足上述被试品的试验要求。

八、试验时设备使用关系列表

九、ZSBP-44kVA/22kV变频串联谐振试验装置、10kV配电系统的预防性试验设备系统配置及其参数

1. 激励变压器JLB-3kVA/1.2kV/0.4kV 1台

a) 额定容量：3kVA；

b) 输入电压：0-400V，单相；

c) 输出电压：1.2KV

d) 结构：干式；

2. 变频电源BP-3kW/220/380V 1台

a) 额定输出容量：3kW

b) 工作电源： 220/380±10%V（单/三相），工频

c) 输出电压：0 –400V，单相

d) 额定输入电流：7.5A

e) 额定输出电流：7.5A

f) 电压分辨率： 0.01kV

g) 电压测量精度：1.5%

h) 频率调节范围：30 – 300Hz

i) 频率调节分辨率：≤0.1Hz

j) 频率稳定度： 0.1%

k) 运行时间：额定容量下连续60min

l) 额定容量下连续运行60min元器件最高温度≤65K;

m) 噪声水平：≤50dB

电力设备的交流耐压试验必要性及特点

ZSBP-44kVA/22kV变频串联谐振试验装置、10kV配电系统的预防性试验设备交流耐压试验是鉴定电力设备绝缘强度zui有效和zui直接的方法。是电力设备必不可少的试验方法。同时也是一种破坏性试验。

电力设备的绝缘由于在运行中长期遭受电场，温度，湿度和机械受力等作用，其绝缘会逐渐发生老化，变质，受潮，局部损坏等普遍劣化。各种绝缘预防性试验方法，各有所长，均能发现一部分缺陷·反映出绝缘的状况。但是这些方法的试验电压一般都低于电力设备的工作电压。对安全运行保证不够有力。

直流耐压试验虽然试验电压较高，能发现一些绝缘弱点，但是由于电力设备的绝缘大多数都是组合电介质，在直流的作用下电压是按电阻分布的，而在交流电压下，电压分布是按电容分布的，所以交流电力设备的绝缘弱点使用直流电压试验不一定能够发现。而交流耐压试验却符合电力设备的实际运行状况，同时交流耐压试验的试验电压一般比运行电压要高，因此，通过交流耐压试验后，设备有较大的安全裕度。在电力安全运行中，交流耐压试验是一个非常重要的试验手段。

由于交流耐压试验时，试验电压比运行电压高，因此属于一种破坏性试验。在进行交流耐压试验前，必须先进行各项非破坏性的绝缘预防性试验，如绝缘电阻，吸收比，介质损耗，直流泄漏等试验，如未发现该设备受潮或其它缺陷，方可再进行交流耐压试验。以免在交流耐压试验时，发生绝缘击穿，扩大绝缘的缺陷等情况。
