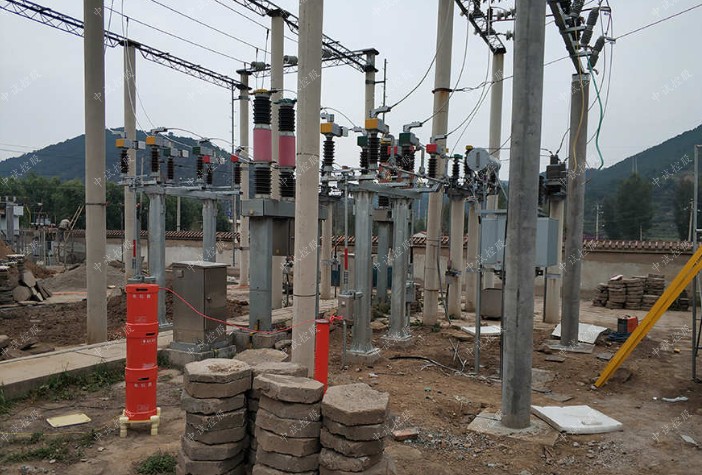

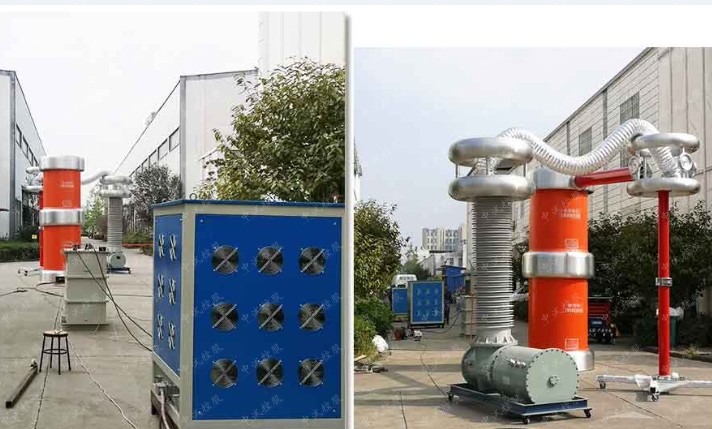

变频串联谐振耐压装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频串联谐振成套装置广泛用于电力、冶金、石油、化工等行业，10变配电室电气设备安装好之后需做哪些试验?适用于大容量，高电压的电容性试品的交接和预防性试验。

变频串联谐振耐压装置由调压电源、励磁变压器、电抗器、电容分压器组成，采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好，功率部分采用了先进的IPM模块，在zui小重量下确保仪器稳定和安全。

变频串联谐振耐压装置的产品优势说明：

1、变频串联谐振耐压装置具有过电流、过电压及放电保护功能，可有效保护人身及设备安全。

2、变频串联谐振耐压装置采用大屏幕显示试验数据，可打印输出电压、调频和试品电容量等试验数据。

3、变频串联谐振耐压装置配置灵活，电抗器采用多台式，视被试设备可并、串使用。

4、电源采用220V单相电源或380V单相电源，方便现场取电。

5、变频串联谐振耐压装置电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求。

ZSBP-88kVA/44kV变频串联谐振试验装置技术指标

1．额定电压：

22kV满足10kV/300mm2电缆的交流耐压试验,试验电压≤22kV,试验时间5min；

42kV满足10kV开关等电气设备的交流耐压试验,试验电压≤42kV,试验时间1min；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作60分钟；

4．装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动等保护功能　　

四、被试品对象及试验要求

1、10kV/300mm2电缆2km交流耐压试验，电容量≤0.751uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

五、装置主要技术参数及功能

1） 额定容量：88kVA

2） 额定电压：22kV；44kV

3） 额定电流：4A；2A

4） 测量精度：系统有效值1.5级

5） 工作频率：30-300Hz

6） 装置输出波形：正弦波

7） 品质因素：装置自身Q≥30(f=45Hz)

8） 波形畸变率：输出电压波形畸变率≤1%

9） 输入电源：单相220或三相380V电压，频率为50Hz

10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11） 温 升：额定负载下连续运行60min后温升≤65K

12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

六、工作环境

环境温度：－10℃–40℃;

相对湿度：≤90%RH;

海拔高度: ≤1000米；

八、试验时设备组合方式

试验时设备使用关系列表

九、系统配置及其参数

(一) 变频电源ZSBP- 6kW 1台

1) 额定输出容量6kW

2) 工作电源：220/380±10%V（三相），工频

3) 输出电压：0–400V

4) 额定输入电流：15A

5) 额定输出电流：15A

6) 电压分辨率：0.01kV

7) 电压测量精度：1.5%

8) 频率调节范围：30–300Hz

9) 频率调节分辨率：≤0.1Hz

10) 频率稳定度：0.1%

11) 运 行 时 间：额定容量下连续60min

12) 温 升：额定容量下连续运行60min元器件最高温度≤65K

13) 噪 声 水 平：≤50dB

14) 尺寸（长宽高mm）：400×280×400

15) 重 量：约10kg

(二) 激励变压器ZSJLB-6kVA/1.5/3kV/0.4kV 1台

1) 额定容量：6kVA

2) 输入电压：0-400V

3) 输出电压：1.5/3kV

4) 结 构：干式

5) 尺寸（长宽高mm）：450×330×430

6) 重 量：45kg

(三) 高压电抗器ZSDK-44kVA/22kV 2节

1) 额定容量：44kVA;

2) 额定电压：22V

3) 额定电流：2A

4) 电 感 量：55H/单节

5) 品质因素：Q≥30 (f=45Hz)

6) 结 构：干式

7) 尺寸（内径高mm）：?282×435

8) 重 量：约45kg

（四）电容分压器ZSFRC-2500pF/50kV 1套

1) 额定电压：50kV

2) 高压电容量：2500pF

3) 介质损耗：tgσ≤0.5%

4) 分 压 比：1000：1

5) 10变配电室电气设备安装好之后需做哪些试验?测量精度：有效值1.5级

6) 尺寸（内径高mm）：?140×500

7) 重量：约6 kg



10变配电室电气设备安装好之后需做哪些试验?变频串联谐振耐压装置常见故障以及排除方法

以上就是变频串联谐振耐压装置常见故障以及排除方法，作为电力工程师，这方面的知识一定需要了解，以便在现场试验时，出现问题，可及时解决。
