GIS设备现场交接试验的试验项目有:

（1）外观检查。

（2）主回路电阻的测量，宜采用直流压降法，测试电流不小于100A

（3）元件试验，按《（3GB501502016《《电气装置安装工程电气设备交接试验标准》有关规定进行。

（4）气体验收及气体密度装置和压力表校验，包括SF6气体或SF6混合气体中微量水分的测量。

（5）主回路的绝缘试验，包括短时交流耐压试验和绝缘电阻试验。

（6）辅助和控制设备试验，包括一致性验证功能试验、人力操作的操动力矩检查、分合闸脱扣器的低电压特性、分合闸线圈直流电阻、绝缘试验（绝缘电阻测试、持续1min

（7）机械特性和机械操作及连锁试验，连锁试验包括不同元件之间设置的各种连锁与闭2kV工频耐压试验）

（8）气体密封试验（按GB/T8905201《六氟化硫电气设各中气体管理和检测导则》进行，且每个气室的年漏气率不大于5％）探伤试验，以及根据需要进行电磁兼容性（EMC）锁试验。

的现场测量。

ZSBP-132kVA/66kV变频串联谐振试验装置、10kV等级及以下试验站的设备配置技术指标

1．额定电压：

22kV满足10kV/300mm2电缆的交流耐压试验,试验电压≤22kV,试验时间5min；

42kV满足10kV开关等电气设备的交流耐压试验,试验电压≤42kV,试验时间1min；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作60分钟；

4．装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动等保护功能　

四、被试品对象及试验要求

1、10kV/300mm2电缆3km交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

五、ZSBP-132kVA/66kV变频串联谐振试验装置、10kV等级及以下试验站的设备配置装置主要技术参数及功能

1） 额定容量：132kVA

2） 额定电压：66kV

3） 额定电流：6A

4） 测量精度：系统有效值1.5级

5） 工作频率：30-300Hz

6） 装置输出波形：正弦波

7） 品质因素：装置自身Q≥30(f=45Hz)

8） 波形畸变率：输出电压波形畸变率≤1%

9） 输入电源：单相220或三相380V电压，频率为50Hz

10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11） 温 升：额定负载下连续运行60min后温升≤65K

12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

六、工作环境

环境温度：－10℃–40℃;

相对湿度：≤90%RH;

海拔高度: ≤1000米；

九、系统配置及其参数

(一) 变频电源ZSBP- 6kW 1台

1) 额定输出容量：6kW

2) 工作电源：220/380±10%V（三相），工频

3) 输出电压：0–400V

4) 额定输入电流：15A

5) 额定输出电流：15A

6) 电压分辨率：0.01kV

7) 电压测量精度：1.5%

8) 频率调节范围：30–300Hz

9) 频率调节分辨率：≤0.1Hz

10) 频率稳定度：0.1%

11) 运 行 时 间：额定容量下连续60min

12) 温 升：额定容量下连续运行60min元器件最高温度≤65K

13) 噪 声 水 平：≤50dB

14) 尺寸（长宽高mm）：400×280×400

15) 重 量：约10kg

(二) ZSBP-132kVA/66kV变频串联谐振试验装置、10kV等级及以下试验站的设备配置激励变压器ZSJLB-6kVA/1/3/0.4kV 1台

1) 额定容量：6kVA

2) 输入电压：0-400V

3) 输出电压：1/3kV

4) 结 构：干式

5) 尺寸（长宽高mm）：450×330×430

6) 重 量：约45kg

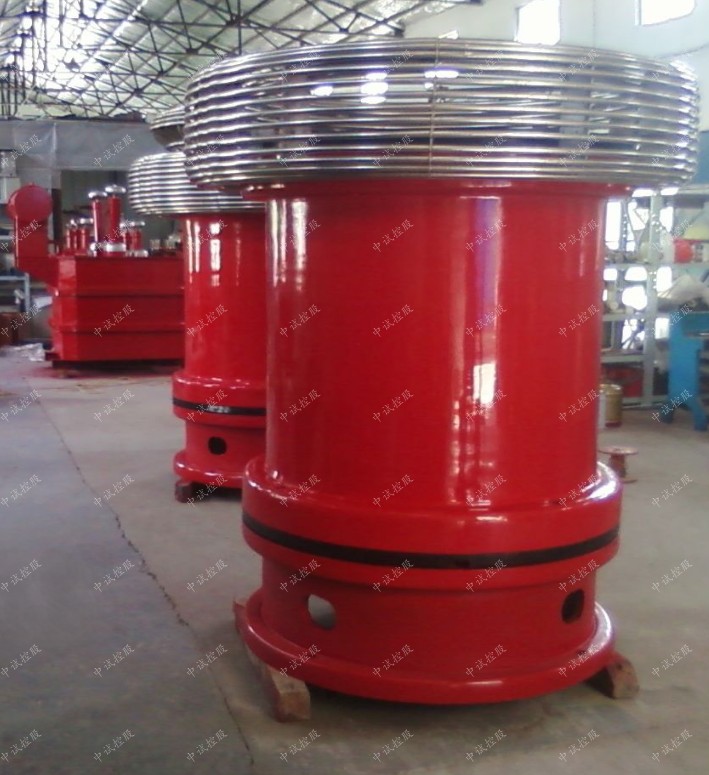

(三) 高压电抗器ZSDK-44kVA/22kV 3节

1) 额定容量：44kVA;

2) 额定电压：22kV

3) 额定电流：2A

4) 电 感 量：55H/单节

5) 品质因素：Q≥30 (f=45Hz)

6) 结 构：干式

7) 尺寸（内径高mm）：?282×435

8) 重 量：约48kg

（四）电容分压器ZSFRC-2500pF/70kV 1套

1) 额定电压：70kV

2) 高压电容量：2500pF

3) 介质损耗：tgσ≤0.5%

4) 分 压 比：1000：1

5) ZSBP-132kVA/66kV变频串联谐振试验装置、10kV等级及以下试验站的设备配置测量精度：有效值1.5级

6) 尺寸（内径高mm）：?140×500

7) 重量：约6kg



国内外有关部门为什么广泛推荐采用交流耐压取代直流耐压？随着国民经济的发展以及城网供电电压等级的提高，交联聚乙烯绝缘电力电缆（XLPE）以其合理的工艺和结构，优良的电气性能和安全可靠的运行特点，在国内外获得越来越广泛的使用。尤其在高压输电领域更取得了巨大的进展。与充油电缆相比，交联电缆敷设安装方便，运行维护简单，不存在油的淌流问题。但是，近年来的运行和研究表明，交联聚乙烯电缆的绝缘在运行中易产生树枝化放电，造成绝缘老化破坏，严重地影响了交联聚乙烯绝缘电力电缆的使用寿命。因此，充分认识交联电缆的绝缘特性，及时有效地发现和预防绝缘中存在的某些缺陷，对保障设备乃至系统的安全运行具有十分重要的意义。阐述了影响交联电缆绝缘的主要因素以及电缆的交接试验原理，认为在现场对交联电缆实施交流耐压试验是必要和可行的。

为了保证电缆安全可靠运行，有关的国际标准对电缆的各种试验做了明确的规定。主要试验项目包括：测量绝缘电阻、直流耐压和泄漏电流。其中测量绝缘电阻主要是检验电缆绝缘是否老化、受潮以及耐压试验中暴露的绝缘缺陷。直流耐压和泄漏电流试验是同步进行的，其目的是发现绝缘中的缺陷。但是近年来国内外的试验和运行经验证明：直流耐压试验不能有效地发现交联电缆中的绝缘缺陷，甚至造成电缆的绝缘隐患。德国Sechiswag公司在1978～1980年41个回路的10 kV电压等级的XLPE电缆中，发生故障87次；瑞典的3 kV～24．5 kV电压等级XLPE电缆投运超出9 000 km，发生故障107次，国内也曾多次发生电缆事故，相当数量的电缆故障是由于经常性的直流耐压试验产生的负面效应引起。因此，国内外有关部门广泛推荐采用交流耐压取代传统的直流耐压。

上世纪80年代至90年代中期，加拿大、德国、美国等先进国家制定了相应的交流耐压试验标准并推广应用。从90年代末开始，我国的广东、北京、上海、浙江、山东等地出台了对xlpe电缆做交流试验的暂行规定。国标GB50150-2006 《电气装置安装工程电气设备交接试验标准》采用变频串联谐振耐压方式。
