110kV等级及以下试验站的设备配置

GIS设备安装需要下列主要材料。

（1）涂于密封环的密封胶。

（2）涂于导体接触面的电力脂。当导体接触的时间长了，灰尘、水分、杂物随之侵入到导体的接触面的间隙中，增加其接触电阻，引起触头发热。为了防止这些杂物入侵到触头之间，故用电力脂填充到接触面间的间隙中去。它既有导电性，也可缓解触头间的电腐蚀。由于导体触头间的温度不同，所用电力脂的滴点温度也不一样，型号各异。国产电力脂的标准见附录。

（3）GIS设备的洗涤剂，一般用含水量很少的无水酒精。它对有机物不分解，去污能力强，不腐蚀金属，对人身无害，价钱也比较便宜。不允许用工业酒精，其含水量较高。

（4）清洁GIS设备时，必须要用不起毛、不脱线的细白布。用白色是易于看清污物。当要消除毛刺、划痕、凹凸不平之处，要用很细的纱布磨平，然后用白布沾上无水酒精洗净。

（5）当GIS设备的零件清洗干净之后，要用清洁的塑料薄膜将原件覆盖，以防灰尘、水分、杂物再次污染。

GIS设备所用的工器具、仪表、主要消耗材料清单见附录。

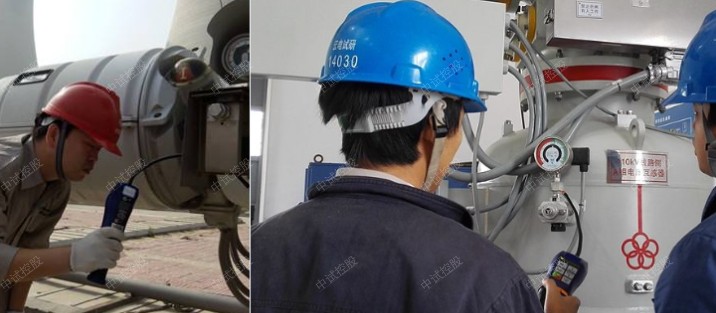

四、SF6气体和氮气的准备工作

安装GIS设备时，要用SF6气体作绝缘介质。充入的SF6气体应符合国标GB8905-88的规定。



ZSBP-600KVA/400KV变频串联谐振技术标准配置、110kV等级及以下试验站的设备配置

1.变频串联谐振试验装置以调整输出频率激发串联谐振.

2.变频串联谐振耐压成套装置包括以下基本部件：

变频电源、励磁变压器、高压电抗器、电容分压器及附件等。

3.600/400变频串联谐振耐压装置中试控股系统功能满足以下试验要求：

110KV电缆,S=300mm2 500m

220KV电缆,S=500mm2 300m

110KV.220KV开关，变压器.刀闸试验。

110KV.220KV开关、主变，GIS试验。

中试控股以下环境条件下能够不影响正常试验：

温度范围：—10～45℃

海拔高度：≤2000m 相对温度：≤90%

3.3系统技术参数如下：

a、输出电压波形：正弦波，波形畸变率≤0.5%

b、输出分辨率：0.1HZ

c、输出频率范围：30～300 HZ

d、额定负载下连续运行时间：30min,且各部件温升≤35K

e、品质因数：30～300

f、不稳定度：0.01%

g、系统测量精度：1.0级

h、输入工作电源：380V、50HZ

i、系统噪声：≤60分贝

3.4系数使用功能：

a、具备手动试验/自动调谐/自动试验三种模式，并可任意切换。

b、具备大屏幕显示，可指示：输出电压(有效值)及输出频率等。

c、具备试验电压、时间、试验频率范围等试验参数设置功能。

d、具备过压、过流保护功能，并可任意整定设置。

e、具备放电保护功能，在高压发生闪络时，可自动降电源，同时可以提示“电保护”及相关信息。

f、具备掉电保护功能。

g、具备过热保护功能。

h、具备零值保护功能，系统和变频电源只能零启动、零退出。

i、具备各种数据打印功能。

j、具备系统故障自诊断功能。

三、ZSBP-600KVA/400KV变频串联谐振技术标准配置、110kV等级及以下试验站的设备配置本装置特点：

1、主机保护功能齐全，有过流、过压、闪络、过热、零值升压、掉电保护等功能，出厂前经满负载试验合格。

2、励磁变压器箱为双层铝塑结构，美观轻巧。高压侧圈为三组线圈，且线圈有原件过压保护。

3、电抗器可任意组合串联或并联。

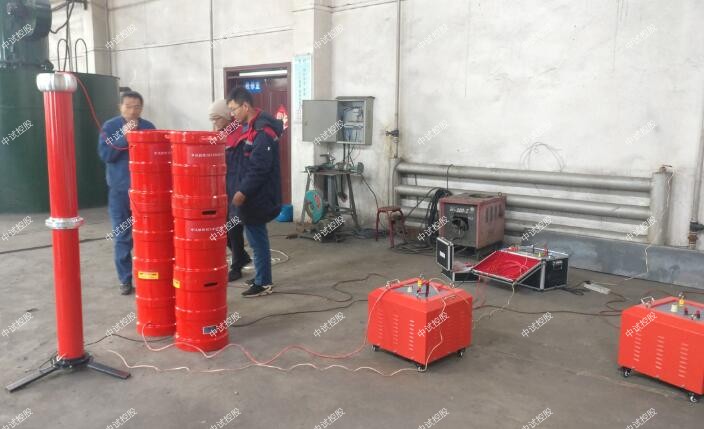

ZSBP-270kVA/108kV变频串联谐振试验装置

技术指标

1．额定电压：

95kV满足35kV开关、GIS等电气设备的交流耐压试验；试验电压≤265kV,试验时间1min；

52kV满足35kV/300mm2电缆2km交流耐压试验,试验电压≤128kV,试验时间60min；

22kV满足10kV/300mm2电缆6km交流耐压试验,试验电压≤128kV,试验时间5min；

80kV满足110kV/63M VA主变中性点交流耐压试验,试验电压≤80kV,试验时间1min；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作60分钟；

4．装置自身品质因数：Q>50

5. GIS，开关等试验满负荷时品质因数：Q>20（与负载相关）

6．输入电源：三相380V或单相220V

7．频率调节范围：30Hz～300Hz

8．系统测量精度：1.5％

9．装置具有过压、过流、零位启动等保护功能

被试品对象及试验要求

10kV/300mm2电缆5km的交流耐压试验，电容量≤2.253uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。

110kV/63MVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压80kV,试验时间1min。

装置主要技术参数及功能

1） 额定容量：270kVA

2） 额定电压：27kV；54kV；108kV

3） 额定电流：10A；5A；2.5A

4） 测量精度：系统有效值1.5级

5） 工作频率：30-300Hz

6） 装置输出波形：正弦波

7） 品质因素：装置自身Q≥30(f=45Hz)

8） 波形畸变率：输出电压波形畸变率≤1%

9） 输入电源：单相220或三相380V电压，频率为50Hz

10） 工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11） 温 升：额定负载下连续运行60min后温升≤65K

12） 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

六、工作环境

环境温度：－10℃–40℃;

相对湿度：≤90%RH;

海拔高度: ≤1000米；

八、试验时设备组合方式

试验时设备使用关系列表

九、系统配置及其参数

(一) 变频电源ZSBP- 15kW 1台

1) 额定输出容量：15kW

2) 工作电源：220/380±10%V（单/三相），工频

3) 输出电压：0–400V

4) 额定输入电流：37.5A

5) 额定输出电流：37.5A

6) 电压分辨率：0.01kV

7) 电压测量精度：1.5%

8) 频率调节范围：30–300Hz

9) 频率调节分辨率：≤0.1Hz

10) 频率稳定度：0.1%

11) 运 行 时 间：额定容量下连续60min

12) 温 升：额定容量下连续运行60min元器件最高温度≤65K

13) 噪 声 水 平：≤50dB

14) 尺寸（长宽高mm）：460×340×420

15) 重 量：约15kg

(二) 激励变压器ZSJLB-15kVA1台

1) 额定容量：15kVA

2) 输入电压：0-400V

3) 输出电压：1.5/3/6kV

4) 结 构：干式

5) 尺寸（长宽高mm）：520×520×460

6) 重 量：约85kg

(三) 高压电抗器ZSDK-67.5kVA/27kV 4节

1) 额定容量：67.5kVA;

2) 额定电压：27kV

3) 额定电流：2.5A

4) 电 感 量：50H/单节

5) 品质因素：Q≥30 (f=45Hz)

6) 结 构：干式

7) 尺寸（内径高mm）：?382×435

8) 重 量：约90kg

（四）电容分压器FRC-1500pF/110kV 1套

1) 额定电压：110kV

2) 高压电容量：1500pF

3) 介质损耗：tgσ≤0.5%

4) 分 压 比：1500：1

5) 测量精度：有效值1.5级

6) 尺寸（内径高mm）：?140×1000

7) 重 量：约8kg





造成GIS设备故障可分为七类，它们各占的故障率如下。

（1）由于和安装单位的工艺不良，而造成的故障约占40%，这个比例较高。故此在GIS设备时，施工单位的管理、工艺好的单位才能受委托施工。

（2）由于的清洁工作不好，使GIS造成故障的占16%，这个比例也不低。可见的管理水平很重要。

（3）由于安装现场不清洁，使GIS造成故障的占13%。这是施工人员的素质差、管理水平低所致。

（4）由于元件装配误差大，而占成GIS故障的占10%。这个问题既有的，也有安装单位的。

（5）由于设计不善而造成故障的占7%。这里有设计部门的，也有电力设计单位的。

（6）由于运行人员操作错误造成的故障占7%。

（7）其他不明原因造成的故障占7%。

上面是GIS设备发生故障原因的分析。在GIS设备中，哪些元件的故障率高？根据运行经验各种元件的故障率如下：

（1）隔离开关和接地隔离开关故障率30%；

（2）盆型绝缘子故障率26.6%；

（3）母线故障率15%；

（4）电压互感器故障率11.66%；

（5）断路器故障率10%；

（6）其他元件故障率6.74%。

从上面的统计数字得知，GIS设备容易发生故障的元件，是隔离开关和盆型绝缘子，两种元件所造成的故障占了56.6%，一半还多。可见运行中要加强对隔离开关的巡视。

人们常说GIS设备的故障少，这是相对于技术水平落后的常规设备而言。并不是GIS设备不发生故障。在运行中切不可麻痹大意，不重视其安全。GIS设备万一发生故障，停电的范围比常规式要大，检修时间也长，经济损失也要大。
