GIS设备结构与电场有什么关系？

GIS设备绝缘介质是SF₆气体，GIS设备绝缘的击穿电压是与电场的均匀程度、极性、间隙距离、气体的压力诸因素有关的。而中试控股
常规的高压电器的主要绝缘介质是空气，电场结构为不均匀电场，为了提高绝缘介质的电压，可以用加大间隙距离的方法来解决。但是对于以SF₆气体绝缘的电器设备就不能用单纯加大间隙间的距离这个方法来解决。

在加大电极间距离的同时，要尽量使其电场均匀。因此在设计GIS设备的绝缘时，带电体与外壳之间使用同轴圆柱体的结构，即稍不均匀电场结构。为了达到电场尽量均匀和电压最高这一目的，外壳直径与带电体直径之比e=2.718倍的设计。GIS设备的所有转角之处，都要呈圆弧型，不能起棱角。电极周围要用均压罩屏蔽。安装时不要有划痕和凹凸不平之处存在。采取这些措施的所有目的，就是为了保证GIS设备的电场保持均匀。

ZSBP-600KVA/400KV变频串联谐振技术标准、110kvgis耐压试验标准设备

1.变频串联谐振试验装置以调整输出频率激发串联谐振.

2.变频串联谐振耐压成套装置包括以下基本部件：

变频电源、励磁变压器、高压电抗器、电容分压器及附件等。

3.600/400变频串联谐振耐压装置中试控股系统功能满足以下试验要求：

110KV电缆,S=300mm2 500m

220KV电缆,S=500mm2 300m

110KV.220KV开关，变压器.刀闸试验。

110KV.220KV开关、主变，GIS试验。

中试控股以下环境条件下能够不影响正常试验：

温度范围：—10～45℃

海拔高度：≤2000m 相对温度：≤90%

3.3系统技术参数如下：

a、输出电压波形：正弦波，波形畸变率≤0.5%

b、输出分辨率：0.1HZ

c、输出频率范围：30～300 HZ

d、额定负载下连续运行时间：30min,且各部件温升≤35K

e、品质因数：30～300

f、不稳定度：0.01%

g、系统测量精度：1.0级

h、输入工作电源：380V、50HZ

i、系统噪声：≤60分贝

3.4系数使用功能：

a、具备手动试验/自动调谐/自动试验三种模式，并可任意切换。

b、具备大屏幕显示，可指示：输出电压(有效值)及输出频率等。

c、具备试验电压、时间、试验频率范围等试验参数设置功能。

d、具备过压、过流保护功能，并可任意整定设置。

e、具备放电保护功能，在高压发生闪络时，可自动降电源，同时可以提示“电保护”及相关信息。

f、具备掉电保护功能。

g、具备过热保护功能。

h、具备零值保护功能，系统和变频电源只能零启动、零退出。

i、具备各种数据打印功能。

j、具备系统故障自诊断功能。

三、ZSBP-600KVA/400KV变频串联谐振技术标准、110kvgis耐压试验标准设备装置特点：

1、主机保护功能齐全，有过流、过压、闪络、过热、零值升压、掉电保护等功能，出厂前经满负载试验合格。

2、励磁变压器箱为双层铝塑结构，美观轻巧。高压侧圈为三组线圈，且线圈有原件过压保护。

3、电抗器可任意组合串联或并联。

1、 型式试验

型式试验是在试制新产品时，对该产品的各相技术条件进行的试验。其试验标砖按有关的规程执行，其试验项目如下。

（1） 绝缘试验。

（2） 主回路电阻测量和各部分温升试验。

（3） 主回路及接地回路的动稳定和热稳定试验。

（4） 高压断路器的开断和关合能力试验。

（5） 高压开关的机械试验。

（6） 闭锁辅助回路和防护等级的试验。

（7） 外壳强度试验。

（8） 抗震试验。

（9） 压力释放试验。

（10）无线电干扰是按。

（11）外壳的内部故障电弧烧穿试验。

（12）固体绝缘材料的试验。

（13）各类绝缘子的试验。

（14）极限温度下的操作试验。

（15）密封性试验。

（16）防雨试验。

（17）噪音试验。

上述试验，用户不须在现场监督，只提出试验报告，如用户对上列试验有疑问时，可要求进行复试。

2、 出厂试验

GIS设备在完成之后，应进行检验产品的质量试验，其项目如下。

（1）主回路工频耐压试验。

（2）辅助回路、控制回路的绝缘试验。

（3）主回路电阻测量。

（4）局部放电测量。

（5）外壳压力试验。

（6）密封性试验。

（7）SF6气体含水量测量。

（8）机械操作试验。

（9）电动、气动、液动的辅助装置试验。

（10）二次接线检查。

3、 现场试验

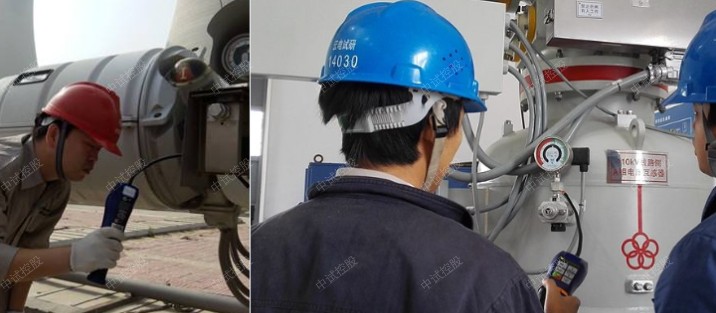

GIS设备安装完毕后，在施工现场作试验，其目的是检验在安装过程中是否符合国家规定的安装规程，作为GIS设备最后的一次检验，其项目不必全试，只选择主要的项目，其项目如下。

（1）主回路的绝缘试验。

（2）辅助回路的绝缘试验。

（3）主回路电阻测量。

（4）密封试验。

（5）SF6气体含水量的检测。

（6）局部放电和无线电干扰试验。

（7）互感器的变比测量。

（8）GIS设备的高压耐压试验。

（9）元件试验（必要时）。

（10）竣工试运转试验。
