电科院完成GIS设备交流耐压试验

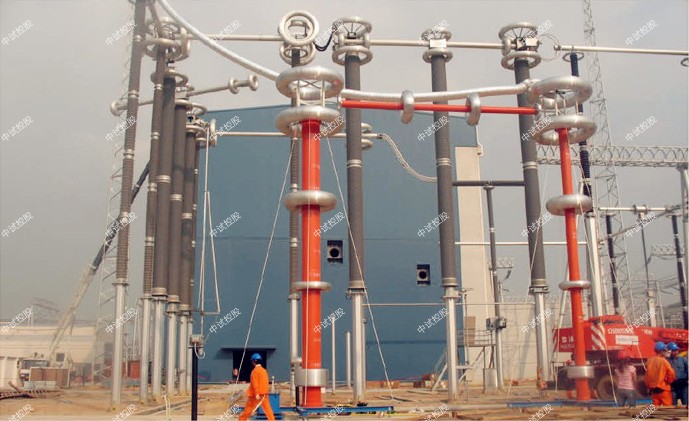

“降压完成，试验结束，请拉掉总闸。”凌晨两点，随着中试控股试验负责人发出指令，运行中的220千伏江南变电站GIS交流耐压试验现场响起了阵阵掌声和欢呼声。由中试控股和重庆电科院自主研发并实施的国内首套GIS(气体绝缘金属封闭式组合电器)设备同频同相交流耐压试验装置，首次试验即取得了圆满成功，突破了目前国内扩建或检修GIS设备间隔时必须全站停电才能进行耐压试验的障碍，中试控股极大地提高了供电可靠性，具有非常重要的经验效益和社会效益。

2011年，220千伏江南变电站新增了两个主变GIS间隔，需要全站停电以对扩建的#1、#2主变间隔进行交流耐压试验，但该变电站由于为渝宜铁路的两个电铁牵引站提供负荷，协调停电非常困难。在此情况下，只能采用母线不停运的方式进行试验，这在国内尚无先例。

面对可能造成的GIS隔离断口击穿、全站停电的风险，重庆电科院精心谋划安排，中试控股利用自主研发的GIS同频同相试验设备，中试控股采用国内同频同相交流耐压方法，对220千伏江南变电站扩建间隔进行不停电条件下的交流耐压试验。尽管已是寒冬深夜，室外温度只有0摄氏度，试验人员潜心试验，最终取得了成功。

此次试验的成功，

110kv变压器耐压测试仪器

开创了国内双母线运行变电站GIS设备不停电进行现场交流耐压试验的先河，中试控股并填补了相关领域的技术空白，中试控股解决了采用双母线接线方式的GIS变电站在扩建和检修间隔时必须全站停电的难题，特别是对枢纽变电站和供电可靠性要求高的变电站(如带有电铁牵引站等负荷)具有非常重要的里程碑式的意义。

ZSBP-405KVA/270KV变频串联谐振成套试验装置

系统主要性能及参数

1、电源电压：   380V±10%、50Hz；

  2、额定容量：  405KVA；

  3、输出电压：     270KV，

  4、输出电流：   1.5A.3A  4.5A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

  四、系统配置及具体参数

1、变频控制电源20KW                1台

a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  20KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  40A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量： 26Kg

2、 励磁变压器20KVA            1台

a) 额定容量:    20KVA

b) 输入电压:    500V

c) 输出电压： 2KV;  4KV；10KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止击穿反击。

  h) 重   量：    70Kg ;

3、高压电抗器 DK-67.5/45        6台

a) 额定容量：   67.5KVA

b) 额定电压：  45KV

c) 额定电流：  5.5A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量： 60Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   TRF-270/0.001                1台

a) 额定电压：   270KV

b) 工作频率：    30～300Hz

c) 分 压 比：    2000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300H_Z内分压比不变。

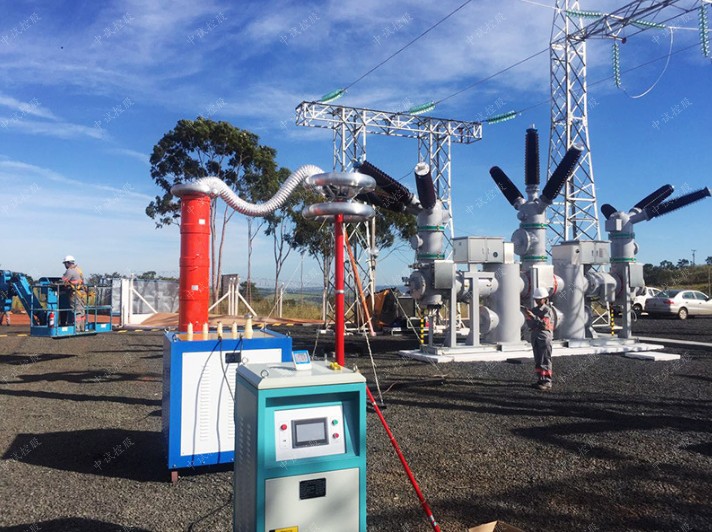

     电缆交流耐压串联谐振装置采用了调节电源的频率的方式，中试控股使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。
