10kv电缆打耐压的设备

目前,GIS的现场交流耐压试验一般采用三种试验设备,即工频试验变压器,调影式申联谐振耐压试验装置和调频式串联谐振耐压试验装置。

工频试验变压器由于其设备庞大笨重、现场运输困难,一般仅适宜于在现场进行110V电压等级的GIS,且试验过程中若被试品发生闪络或击穿,短路电流极易烧伤被试品。

自从有了中试控股串联谐振耐压试验装置以后,现场已很少再使用工频试验变压器作耐压设备。

中试控股10kv电缆打耐压的设备采用铁芯气隙可调节的高压电抗器,其缺点是噪音大、机械结构复杂、设备笨重、运输困难,但试验电压類率一般为工频。

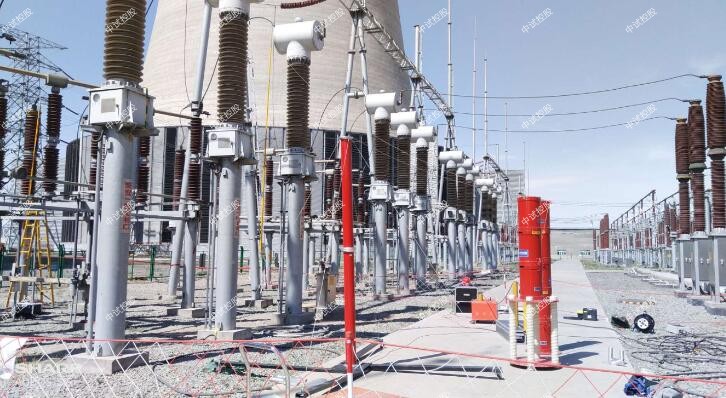

随着电子技术的进步,其可靠性已大大提高。IECS17和GB7674均认为试验电压频率在10-300Hz范图内与工频电压试验基本等效。目前国内外大多采用调频式串联谐振耐压试验装置进行GIS现场交流耐压试验

  ZSBP-1000kVA/500kV变频谐振试验装置、10kv电缆打耐压的设备

（四）设备主要配置及技术参数说明：

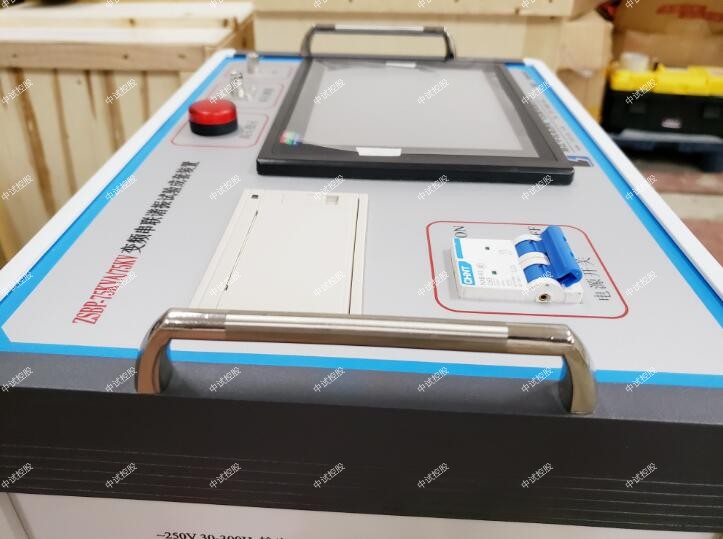

1.变频电源一台：

额定功率：40kVA；

输入电压： 380/220V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

输出电流：0～80A

重量：28kg

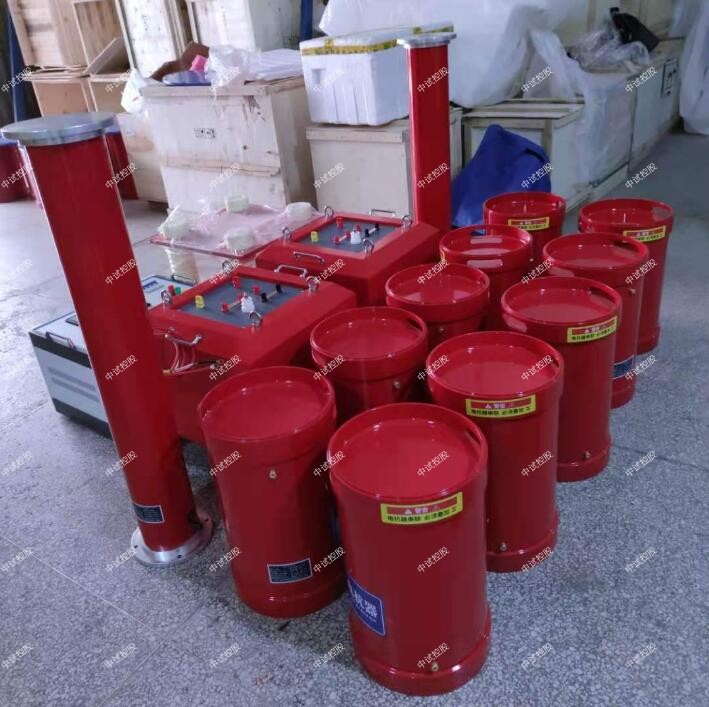

2.  高压谐振电抗器（共10台）：100KVA/50KV

额定工作电压：50kV

额定工作电流：2A

额定电感量：95H

连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：65kg

3.  激励变2台：

额定容量：20kVA

输入电压：500V

输出电压：2/4/8/20Kv

重量：90kg

4.电容分压器一台： 500kV纯电容式

   自身电容量：1000pF

   工作频率：30～300Hz

分压比：3000:1

   不确定度：1.5%±200V

   额定电压:500kV

   重量：30kg

（1)串联谐振(电压谐振)法。当试验变压器的额定电压不能满足所需试验电压，但电流能满足被试品试验电流的情况下，可用串联谐振的方法来解决试验电压的不足。

（2)并联谐振(电流谐振）法。当试验变压器的额定电压能满足试验电压的要求，但电流达不到被试品所需的试验电流时，可采用并联谐振对电流加以补偿，以解决试验电源容量不足的问题。

（3）中试控股串并联谐振法。除了以上的串联、并联谐振外，当试验变压器的额定电压和额定电流都不能满足试验要求时，可同时运用串、并联谐振线路，也称为串并联补偿法。

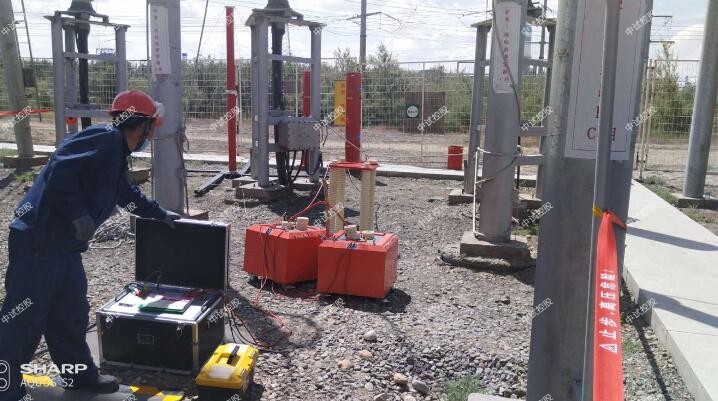

 （1)应该先调谐，再升压。当采用串联谐振试验装置时，试验电压的频率应不低于40Hz，全电压下耐受时间为60s。试验时，应在较低的激磁电压下调谐电感或频率找谐振点，当被试品上电压达到很高时，即达到试验回路的谐振点，可以开始升压进行试验。

（2）谐振试验回路品质因数Q值的高低与试验设备、试品绝缘表面干燥清洁程度及高压引线直径大小、长短有关，因此试验宜在天气晴好的情况下进行。试验设备、试品绝缘表面应干燥、清洁。中试控股尽量缩短高压引线的长度，采用大直径的高压引线，以减小电晕损耗。提高试验回路品质因数Q值。

没有正确地考虑影响绝缘特性的大气条件。由于气压、温度和湿度对火花放电电压及击穿电压都有一定影响，若不考虑这些因素就可能导致设备不合格的结论。
