220kv电缆打耐压的设备
一、GIS现场交流耐压试验原理
GIS的现场交流耐压试验通常采用试验变压器、中试控股调频式串联谐振耐压试验装置和调感式串联谐振耐压试验装置三种试验设备。自从有了中试控股ZSBP串联谐振耐压试验装置以后,现场已很少使用试验变压器作耐压设备。串联谐振的交流耐压试验方法与常规的交流耐压试验方法相比,有如下点。
1、装置的质量轻,所需电源容量小。
2、试品击穿时所受的破坏小。
3、电压波形好。使被试品上的试验电压波形比较理想。
二、GIS现场交流耐压试验程序
1、220kv电缆打耐压的设备被试品要求
(1)GIS应安装好,SF6气体充气到额定密度,已完成主回路电阻测量、各元件试验以及SF6气体微水含量和检漏试验合格后,才能进行耐压试验。
(2)耐压试验前,应对试品测量绝缘电阻。
(3)耐压试验前,GIS上所有电流互感器的二次绕组应短路并接地。
(4)220kv电缆打耐压的设备耐压试验前,应隔离高压电缆、架空线、电力变压器和电磁式电压互感器(若采用调频式串联谐振耐压试验装置,且耐压标准一样,也可以与主回路一起做耐压)、避雷器和保护火花间隙。
(5)GIS的每一新安装部分都应进行耐压试验,同时,对扩建部分进行耐压时,相邻设备原有部分应断电并接地。
2、试验电压的加压方法
220kv电缆打耐压的设备规定的试验电压应施加到每相导体和外壳之间,每次一相,其他相的导体应与接地的外壳相连。试验电源可接到被试相导体任一部位。试验程序应使每个部件都至少施加一次试验电压。在制定试验方案时,必须同时注意要尽可能减少固体绝缘的重复试验次数。例如,应尽量在中试控股GIS不同部位引入试验电压。如怀疑断路器和隔离开关的断口在运输、安装过程中受到损坏或经过解体,应做断口间耐压试验。耐压值与相对地交流耐压值可取同一数值。若GIS整体电容量较大,耐压试验可分段进行。
3、交流耐压试验程序
220kv电缆打耐压的设备GIS现场交流耐压试验的阶段是“老练净化”,其目的是清除GIS内部可能存在的导电微粒或非导电微粒。这些微粒可能是由于安装时带入而清理不净,或是多次操作后产生的金属碎屑,或是紧固件的切削碎屑和电极表面的毛刺而形成的。“老练净化”可使可能存在的导电微粒移动到低电场区使其不再对绝缘起危害作用。“老练净化”电压值应低于耐压值,时间可取数分钟到数十分钟。
第二阶段是耐压试验,即在“老练净化”过程结束后进行耐压试验,时间为1min。现场的具体实施方案应与。
4、现场耐压试验的判据
(1)如果GIS的每一部件均已按选定的完整试验程序耐受规定的试验电压而无放电,则认为整个GIS通过试验。
(2)在试验过程中如果发生击穿放电,则应根据放电能量和放电引起的各种声、光、电、化学等各种效应以及耐压试验过程中进行的其他故障诊断技术所提供的资料进行综合判断。遇有放电情况,可采取下述步骤:
① 进行重复试验,如果该设备还能经受规定的试验电压时,则认为放电是自恢复放电,耐压试验通过。
②220kv电缆打耐压的设备 如果重复耐压失败,须将设备解体,打开放电间隔,仔细检查绝缘损坏情况,采取必要的修复措施,再进行规定的耐压试验。

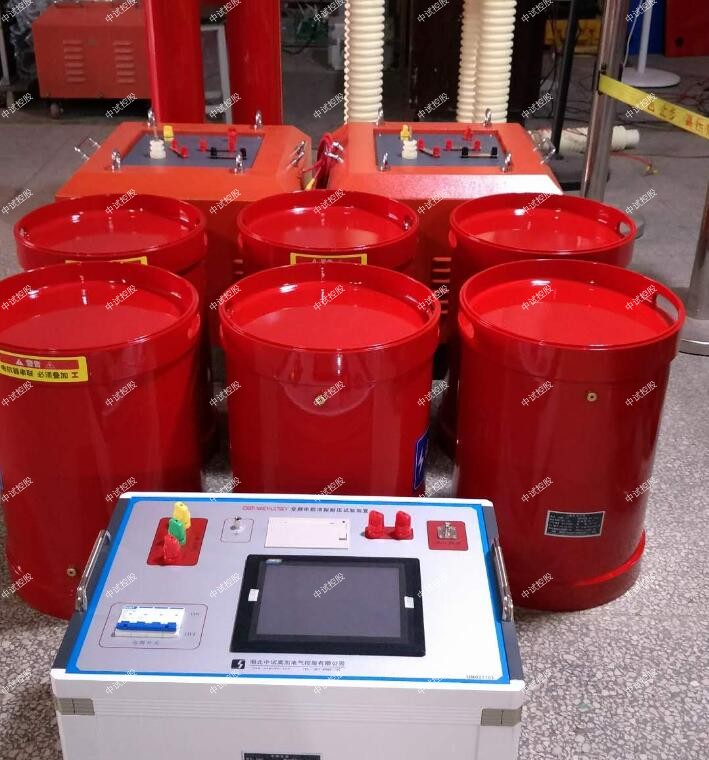

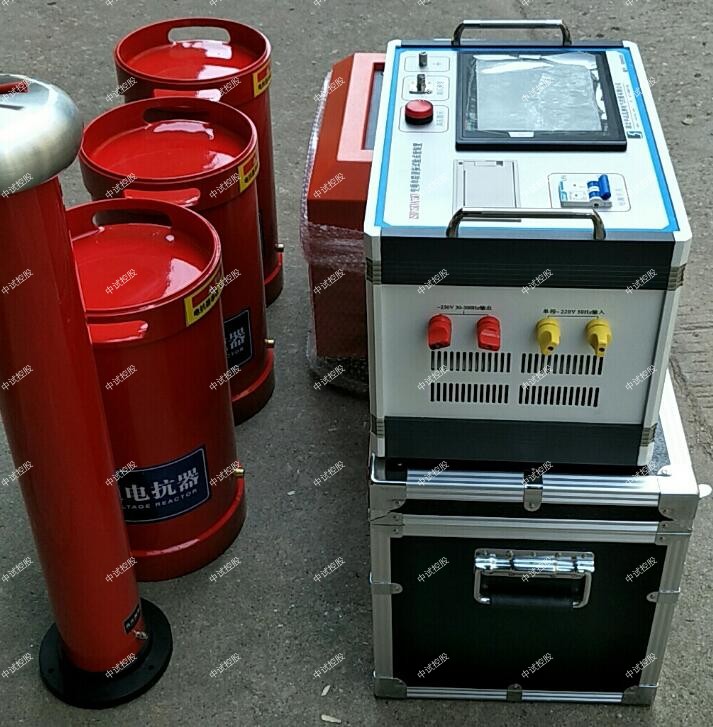

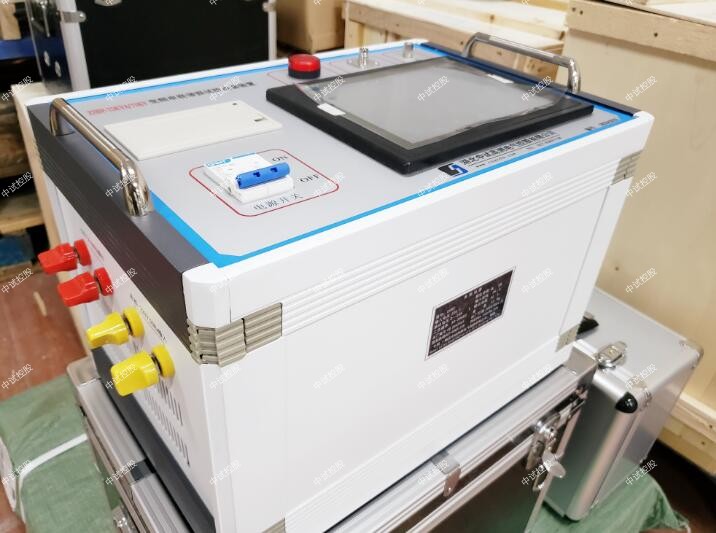

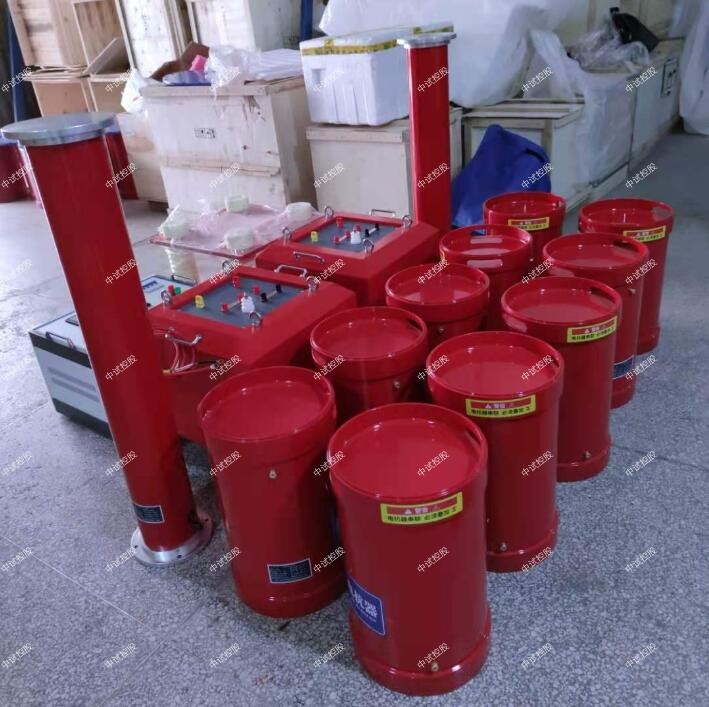

ZSBP-1320kVA/500kV变频串联谐振试验装置
二、 工作环境
1. 环境温度:-100C –50 0C;
2. 相对湿度:≤90%RH;
3. 海拔高度: ≤1000米;
三、 装置主要技术参数及功能
1. 额定容量:1320kVA;
2. 输入电源:单相220或三相380V电压,频率为50Hz;
3. 额定电压:55kV;495kV;
4. 额定电流:24A, 2.2A;
5. 工作频率:30-300Hz;
6. 装置输出波形:正弦波
7. 波形畸变率:输出电压波形畸变率≤1%;
8. 工作时间:额定负载下允许连续60min;过压1.1倍1分钟;
9. 温 升:额定负载下连续运行60min后温升≤65K;
10. 品质因素:装置自身Q≥30(f=45Hz);
11. 保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);
12. 测量精度:系统有效值1.0级;
