调感式变频串联谐振耐压装置主要针对11kV/30MW水轮发电机的交流耐压试验设计，装置体积相对较小，由变频控制电源、励磁变压器、电抗器、电容分压器组成，装置试验效率非常高，可以通过以下几种模式工作：全自动模式、手动模式、自动调谐手动升压模式，同时装置的全面保护功能可以让操作者放心使用。
1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。
2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品。
4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
5、不会出现任何恢复过电压。试品发生击穿时，因失去振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪落电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。电缆故障测试仪由于受技术、工艺、元器件等各种因素的限制，产品品种少，精度低，自身安全性能差，用以进行产品或零部件耐压试验的简易试验器起步，少数品种经进一步完善后形成了商品。代表产品是介质击穿装置，但70年代耐压测试仪的研制和生产一直停滞不前，1970年竟成为市场上唯一的耐压仪型号。
我国耐压测试仪转入大批量生产而形成安全试验仪器新门类始于80年代初。绝缘子火花间隙测零仪在各类国家安全标准全面制订并强制执行的大背景下，迅速推出大批型号各异的新产品。现在，我国已形成的安全耐压试验仪器技术指标基本与国外相当。
在国内外，此类仪器还有耐压测试仪、无线绝缘子分布电压测量表介质击穿装置、耐压试验器、电涌绝缘测试仪、高压试验器等不同的名称。
电气安全主要测试指标包括交/直流耐压强度测试、绝缘电阻测试、泄漏电流测试、接地电阻测试等。耐压测试仪是测量各种电器装置、绝缘材料和绝缘结构的耐电压能力的仪器，该仪器能调整输出需要的交流（或直流）试验电压和设定击穿（保护）电流。大功率调节直流阻性负载箱相信通过本文您对耐压强度测试有了更深的了解。
耐压测试仪的结构
（1）升压部分
调压变压器、升压变压器及升压部分电源接通及切断开关组成。 感应耐压倍频发电机组测试系统220V电压通过接通，切断开关加到调压变压器上调压变压器输出连接升压变压器。用户只需调节调压器就可以控制升压变压器的输出电压。
（2）控制部分
电流取样，时间电路、报警电路组成。控制部分当收到启动信号， owts电缆振荡波局放检测系统仪器立即在接通升压部分电源。当收到被测回路电流超过设定值及发出声光报警立即切断升压回路电源。当收到复位或者时间到信号后切断升压回路电源。
（3）显示电路
显示器显示升压变压器输出电压值。超高频法变压器局部放电监测装置显示由电流取样部分的电流值，及时间电路的时间值一般为倒计时。
（4）程控耐压测试仪
以上是传统的耐电压试验仪的结构组成。随着电子技术及单片，智能三相用电检查仪计算机技术飞速发展；程控耐压测试仪这几年也发展很快，程控耐压仪与传统的耐压仪不同之处主要是升压部分。程控耐压仪高压升压不是通过市电由调压器来调节，而是通过单片计算机控制产生一个50Hz或60Hz的正弦波信号再通过功率放大电路进行放大升压，输出电压值也由单片计算机进行控制，其它部分原理与传统耐压仪差别不大。
10KV;20KV;35KV;110KV;220KV;所用变压器耐压试验装置耐压测试仪的基本原理：
在试验中，样品在要求的试验电压作用之下达到规定时间时，耐电压测试仪自动或被动切断试验电压；一旦出现击穿，电流超过设定击穿（保护）电流，能够自动切断输出并同时报警，蓄电池预警在线监测系统以确定样品能否承受规定的绝缘强度试验。它可以直观、准确、快速、可靠地测试各种被测对象的受电压、击穿电压、漏电流等电气安全性能指标，并能在IEC或国家安全标准规定的测试条件下，进行工频和直流以及电涌、电力测功机冲击波等不同形式的介电能试验。

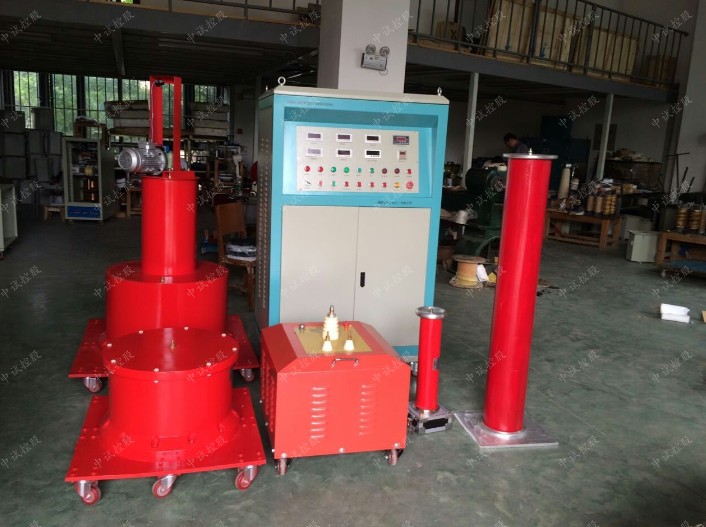

ZSBP-1000kVA/500kV变频谐振试验装置技术指标
设备主要配置及技术参数说明：
1.变频电源一台：
额定功率：40kVA；
输入电压： 380/220V 45～65Hz
输出电压：0～500V可调
输出电压频率：30～300Hz
0.01Hz步进可调
频率不稳定度≤0.02%
输出电流：0～80A
重量：28kg
2. 高压谐振电抗器（共10台）：100KVA/50KV
额定工作电压：50kV
额定工作电流：2A
额定电感量：95H
连续工作时间：60min
温 升：小于60度
工作频率：30-300Hz
重量：65kg
3. 激励变2台：
额定容量：20kVA
输入电压：500V
输出电压：2/4/8/20Kv
重量：90kg
4.电容分压器一台： 500kV纯电容式
自身电容量：1000pF
工作频率：30～300Hz
分压比：3000:1
不确定度：1.5%±200V
额定电压:500kV
重量：30kg
