GIS现场交流耐压试验电压值及试验电压的施加步骤GIS现场交流耐压试验
GIS设备现场安装、调试完成，中试控股必须进行耐压试验。其目的是检查总体安装后的绝缘性能是否完好，中试控股验证是否存在各种隐患(如安装错误，包装、运输、储存和安装调试中的损坏，存在异物等)导致内部故障。
1、中试控股交流耐压时对试品的要求
①试品应完全安装好，充气到额定密度，并进行密封性试验和气体湿度测量合格后，才能进行耐压试验；
②耐压试验前，应对试品测量绝缘电阻；
③耐压试验前，GIS上所有电流互感器的二次绕组应短路并接地；
④耐压试验前，中试控股应隔离高压电缆、架空线、电力变压器和电磁式电压互感器(如采用变频电源，电磁式电压互感器经频率计算不会引起磁饱和，也可以和主回路一起耐压)、避雷器和保护火花间隙；
⑤GIS主回路的每一部分都应进行耐压试验。
2、交流耐压试验电压值及试验电压的施加
中试控股现场交流耐压试验电压值为出厂试验施加电压值的80%。中试控股规定的试验电压应施加到每相导体和外壳之间，每次一相，其他相的导体应与接地的外壳相连。试验电源可接到被试相导体任一部位。选定的试验程序应使每个部件都至少施加一次试验电压。在制定试验方案时，中试控股必须同时注意要尽可能减少固体绝缘的重复试验次数。例如，应尽量在GIS不同部位引入试验电压。如怀疑断路器和隔离开关的断口在运输、安装过程中受到损坏或经过解体，应做断口间耐压试验。

3、GIS交流耐压试验判据
GIS的每一部件均已按选定的试验程序耐受规定的试验电压而无击穿放电，则认为整个GIS通过试验。在试验过程中，如果发生击穿放电，可采取下列步骤：
①进行重复试验，如果该设备还能经受规定的试验电压时，则认为放电是自恢复放电，耐压试验通过；
②如果重复耐压失败，须将设备解体，打开放电间隔，仔细检查绝缘损坏情况，采取必要的修复措施，再进行规定的耐压试验。


ZSBP-432KVA/216KV变频谐振试验装置/35kv变电站检修试验设备

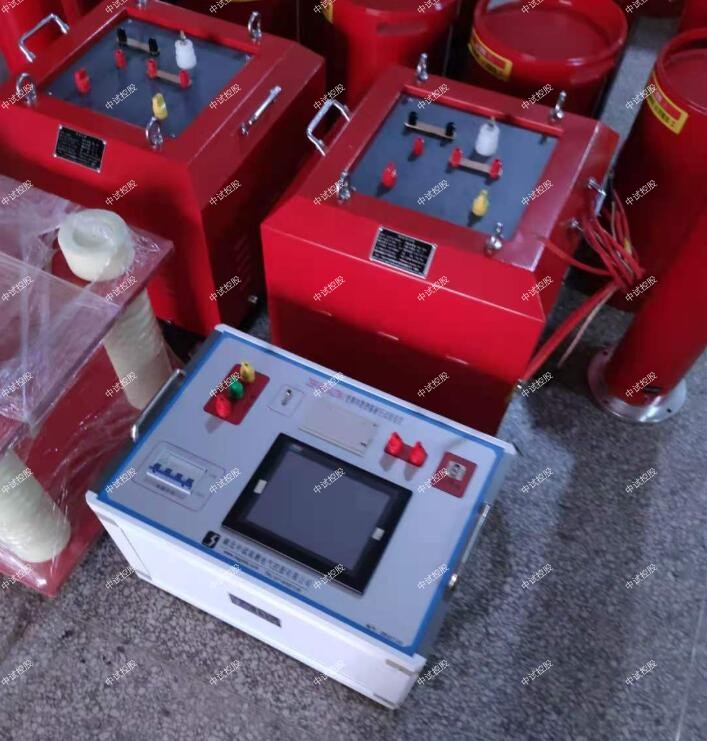

（四）设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：20kVA；

输入电压：380/220V 45～65Hz

输出电压：0～500V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

输出电流：0～40A

重量：16kg

2.  高压谐振电抗器（共4台）：54KVA/54KV

额定工作电压：54kV

额定工作电流：1A

额定电感量：100H

连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：48kg

3.  激励变1台：

额定容量：20kVA

输入电压：500V

输出电压：1.8kV，3.6kV， 6kV，

4.电容分压器一台：FRC-220kV纯电容式(分两节单节/110KV)

   高压电容量：1000pF

分压比：2000:1

   工作频率：30～300Hz

   误差精度：1.5%

   额定电压:220kV

   重量：10kg

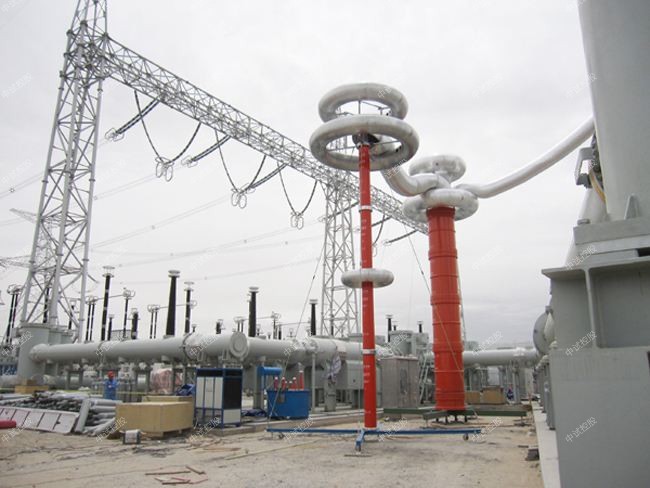

ZSBP-432KVA/216KV变频谐振试验装置/35kv变电站检修试验设备在GIS设备交流耐压试验中的应用

电力设备在运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化，其中包括整体劣化和部分劣化，形成缺陷。交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法，是预防性试验的一项重要内容。此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是保证电力设备安全运行的一种重要手段。

1 GIS设备试验要求
1.1GIS设备应完全安装好，SF6气体充气到额定密度，已完成主回路电阻测量、各元件试验以及SF6气体微水含量和检漏试验。所有电流互感器二次绕组接地，电压互感器二次绕组开路并可靠接地。
1.2在做GIS设备交流耐压试验前，应将下列设备与GIS隔离开来：高压电缆和母线；电力变压器和大多数电磁式电压互感器；避雷器和保护火花间隙。
1.3GIS设备的每一新安装部位都应进行耐压试验，同时，对扩建部分进行耐压试验时，相邻设备原有部分应断电并接地。否则，对于突然击穿会给原有设备带来不良影响。

4 ZSBP-432KVA/216KV变频谐振试验装置/35kv变电站检修试验设备GIS设备现场耐压试验的结果判断
若GIS分段后进行耐压试验的进出线间隔较多，而试验过程中发生非自恢复放电或击穿，仅靠人耳的监听难以判断故障发生的确切位置，且容易发生误判断而浪费人力、物力和对设备造成不必要的损害。若在现场采用以放电产生冲击波而引起外壳振动波原理研制的故障定位器，就可以确定放电间隔。每次耐压试验前，将传感器分别安装在被试部分，特别是断路器、隔离开关、母线与各间隔的连接部位绝缘子的连接外壳上。如因传感器数量有限，使放电或击穿发生未预报，则应根据监听放电的情况，降压断电后移动传感器，重新升压直到找到放电或击穿部位。

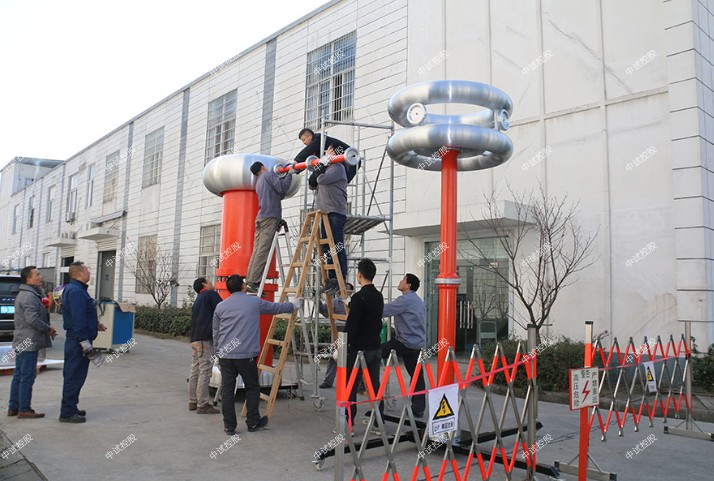

在正常工频试验条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置（交流试验变压器）往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。相比，ZSBP-432KVA/216KV变频谐振试验装置/35kv变电站检修试验设备中试控股变频串联谐振试验装置（体积与重量约为传统油浸式试验变压器的1/2～1/3）由变频电源、励磁变压器、电抗器、分压器以及补偿电容器组成。成套装置单件体积小，重量轻，现场搬运方便，而且进行任意组合。
