交流耐压与直流耐压区别

耐压测试是一种破坏性的测试，它用来检测经常发生的瞬态高压下的产品的绝缘能力是否合格。它在一定时间内施加高压到被测试设备以确保设备的绝缘性足够强。

　　交流耐压和直流耐压都是耐压试验，中试控股是鉴定电力设备绝缘强度的方法。

　　直流耐压试验

　　直流耐压试验电压较高，中试控股对发现绝缘某些局部缺陷具有特殊的作用，可与泄露电流试验同时进行。

　　直流耐压试验与交流耐压试验相比，具有试验设备轻便、对绝缘损伤小和易于发现设备的局部缺陷等优点。与交流耐压试验相比，直流耐压试验的主要缺点是由于交、直流下绝缘内部的电压分布不同，直流耐压试验对绝缘的考验不如交流更接近实际。

　　

做高压电气实验设备

使用直流测试电压的其中一个好处在于在直流模式下，流过耐压测试仪报警电流测量装置的是真正的流过样品的电流。中试控股采用直流测试的另一个好处在于可以逐渐的施加电压。

　　直流耐压测试的不足在于它只能在一个方向施加测试电压，不能像交流测试那样可以在两个极性上面施加电动力，中试控股而多数电子产品正式在交流电源下进行工作的。另外，由于直流测试电压较，因此直流测试比交流测试成本要高。

　　交流耐压试验

　　交流耐压试验对绝缘的考验非常严格，能有效地发现较危险的集中性缺陷。它是鉴定电气设备绝缘强度的最直接的方法，对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平、避免发生绝缘事故的重要。

　　交流耐压试验有时可能使绝缘中的一些弱点更加发展，因此在中试控股试验前必须对试品先进性绝缘电阻、吸收比、泄露电流和介质损耗等项目的试验，若实验结果合格方能进行交流耐压试验。否则，应及时处理，待各项指标合格后再进行交流耐压试验，以免造成不应有的绝缘损伤。

　　交流耐压测试的有点在于，它可以检测所有的电压极性，这更接近与实际的实用情况。另外，由于交流电压不会对电容充电，因此大多数情况下，无需逐渐升压，直接输出相应的电压就可以得到稳定的电流值。并且，交流测试完成以后，无需进行样品放电。

　　交流耐压测试的不足在于，如果测试中的线路中有大得Y电容，子啊某些情况下，交流测试将会误判。大部分安全标准允许使用者在测试钱不连接Y电容，或者改为使用直流测试。直流耐压测试在加高压与Y电容时，不会误判，因为此时电容不会允许任何电流通过。

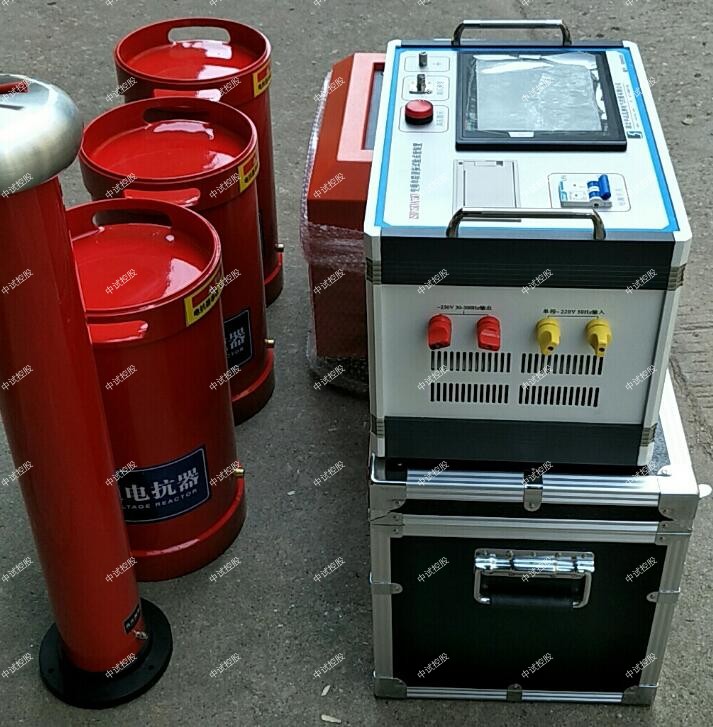

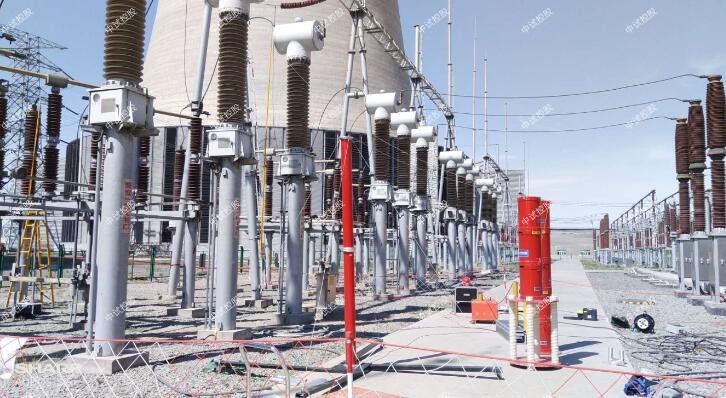

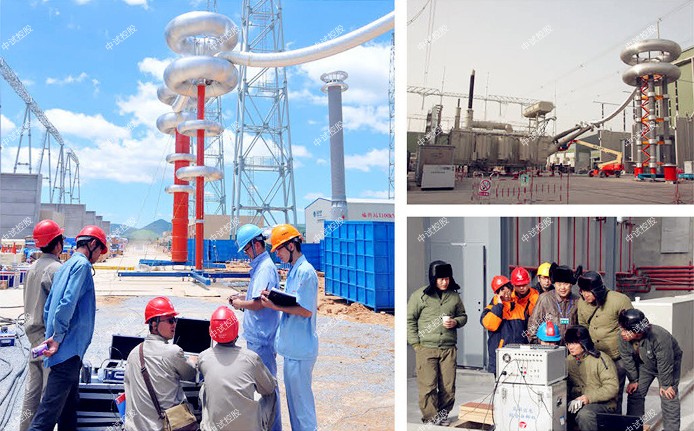

ZSBP-108kVA/108kV变频谐振试验装置、做高压电气实验设备

1．额定电压：108KV

被试品的：

22kV---满足10kV电缆交流耐压试验；

52kV---满足35kV电缆交流耐压试验；

72kV---满足35kV变压器交流耐压试验；

2．输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6.  水力发电机试验时满负荷下品质因数：Q>10（与负载相关）

7．电缆试验时满负荷下品质因数：Q>30（与负载相关）

8．主变压器试验满负荷时品质因数：Q>30（与负载相关）

9. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

10．输入电源： 220V

11．频率调节范围：30Hz～300Hz

12．系统测量精度：1.5％±200V

13．装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《水轮发电机组安装技术规范》                GB/T8564――2003

《高压谐振试验装置》                      DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防性试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：10kVA；

输入电压： 220V 45～65Hz

输出电压：0～250V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

输出电流：0～40A

重量：16kg

2.  中试控股高压谐振电抗器（共4台）：27KVA/27KV

额定工作电压：27kV

额定工作电流：1A

额定电感量：90H

连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：38kg

3.  激励变1台：

额定容量：10kVA

输入电压：250V

输出电压：3/6kV，

4.电容分压器一台：FRC-110kV纯电容式

   自身电容量：2000pF

   工作频率：30～300Hz

分压比：1000:1

   不确定度：1.5%±200V

   额定电压:110kV

   重量：10kg

交流耐压试验装置（串联谐振）常见故障解决方法

　串联谐振又称中试控股交流耐压试验装置常见故障及解决方法：



　　一．主机复位



　　原因：主机供电电源波动；外界强磁场干扰；主机未可靠接地；



　　二．主机找不到谐振点。



　　原因：系统谐振点在主机的输出频率范围之外；系统接线错误；系统未可靠接地；高压采样反馈信号开路或连接不可靠；试品有故障。



　　排除方法：



　　1.检查接地装置可靠，接地连接线是否有断开点；



　　2.检查励磁变压器的高低压线圈的通断；



　　3.检查每一只电抗器的通断；



　　4.中试控股检查分压器的信号线的通断；



　　5.检查分压器的高低压电容臂的通断；



　　6.装置自身升压时没有谐振点，还需要检查补偿电容器的通断；



　　三．Q值偏低，即电压升不上去，或升不高。



　　现象：



　　1.调谐曲线是一条曲线，有较低的尖峰；



　　2.试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；



　　原因：



　　1.中试控股电抗器与试品电容量不匹配，没有准确找到谐振点；



　　2.试品损耗较高，系统Q值太低；



　　3.励磁变压器高压输出电压较低；



　　4.高压连接线过长或没有采用高压放晕线



　　排除方法：



　　1.将补偿电容器并接入试验回路，加大回路电容量；



　　2.尽可能将多只电抗器串联，提高回路电感量；



　　3.提高励磁变压器的输出电压；



　　4.干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；



　　5.中试控股一般在设备较高电压输出时，采用高压放晕线，或将普通高压输出线改为较短的连线，一般不超过5米。



　　四．电源跳闸。



　　原因：谐振系统回路短路
