35KV63000kVA变压器耐压测试仪

串联谐振耐压试验的影响因素有哪些

影响中试控股串联谐振耐压试验有以下相关因素：

1、在谐振条件下，XL=XC，电路的阻抗变小，并减小到电路的电阻。即Zr=R

2、在谐振条件下，由于电路的阻抗变小，所以电路中的电流变大。即Ir=V/Zr=V/R

3、因此，由于谐振电流Ir的值变大，因此电路消耗的功率也变大。即Pr=I2Rr

4、在谐振条件下，电路汲取的电流非常大，或者可以说汲取了较大电流。因此，电感Lie（VL=IXL=Ix2πfrL）和电容Cie（VC=IXC=IxI/2πfrC）两端的电压降也将非常大。

5、高压引线的影响

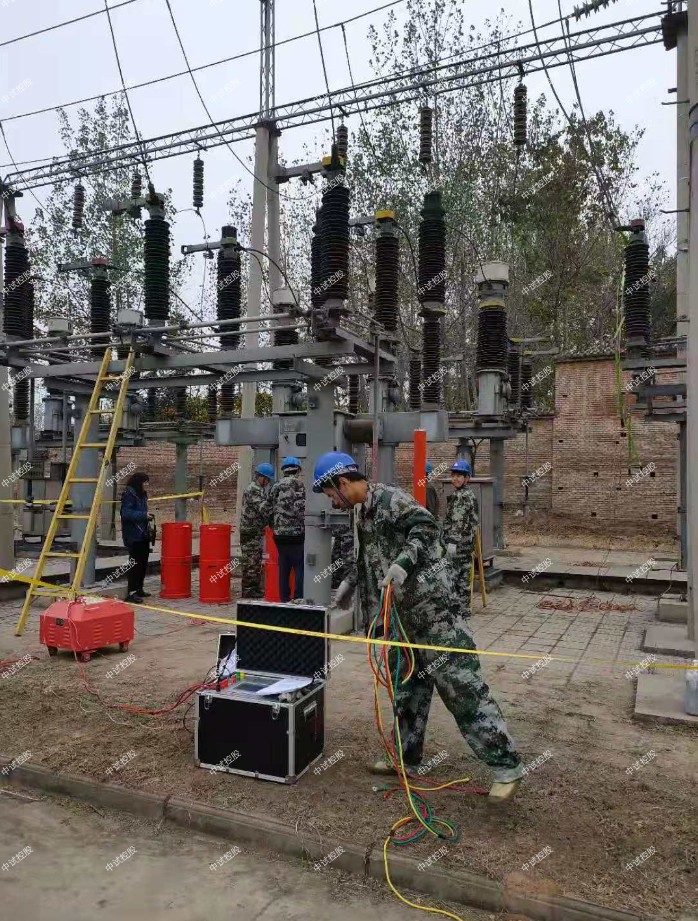

当进行单台电气设备的交流耐压试验时，中试控股由于试验产品的电容量小，高压导线对试验的影响很小，室外配电设备整体进行交流耐压试验时，设备的安装高度随电压等级的升高而增大，电压越中试控股高，高压引线越长，一般地，高电压引线长，提高了电晕损耗，增加了电路的等效电阻。杂散电容形成的杂散电容与被测电容并联，电路的谐振频率降低，使q值降低。同时，周围电磁场的干扰增大，使得q值减小，因此，在进行高压级电气设备的交流耐压试验时，应尽可能使用波纹管的高压引线。

6、天气的影响

在高湿度条件下，引线的电晕损耗大大增加，周围电磁场的干扰增大，使q值减小。当电路温度高时，电路的等效电阻大大增加，从而降低Q值。

7、试验时间的影响

随着试验时间的延长，设备受热，等效电阻增大，q值也呈下降趋势，这种现象在大热天非常显著，设备通常需要30分钟的休息才能继续使用。

在电源系统中，在谐振条件下，电路的电感和电容组件（例如断路器，电抗器等）上会积聚过多电压，可能会造成损坏。因此，避免了电力系统中的串联谐振条件。但是，在某些电子设备中，例如收音机和电视接收机的天线电路，调谐电路等。串联谐振条件用于增加所需频率（fr）的信号电压和电流。

ZSBP-108kVA/108kV变频谐振试验装置、35KV63000kVA变压器耐压测试仪

1．额定电压：108KV

被试品的：

22kV---满足10kV电缆交流耐压试验；

52kV---满足35kV电缆交流耐压试验；

72kV---满足35kV变压器交流耐压试验；

2．中试控股输出电压波形畸变率：<1.0％

3.允许连续工作时间：额定条件下一次性工作60分钟，

4．装置自身品质因数：Q>50

5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）

6.  水力发电机试验时满负荷下品质因数：Q>10（与负载相关）

7．电缆试验时满负荷下品质因数：Q>30（与负载相关）

8．主变压器试验满负荷时品质因数：Q>30（与负载相关）

9. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）

10．输入电源： 220V

11．频率调节范围：30Hz～300Hz

12．ZSBP-108kVA/108kV变频谐振试验装置、35KV63000kVA变压器耐压测试仪系统测量精度：1.5％±200V

13．装置具有过压、过流、零位启动等保护功能

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》       GB50150-2006

《水轮发电机组安装技术规范》                GB/T8564――2003

《高压谐振试验装置》                      DL/T 849.6—2004

《电抗器》                                     GB10229.88

《电力设备预防性试验规程》                     DL/T596-1996

《耦合电容器和电容分压器》                     IEC358(1990)

（四）设备主要配置及技术参数说明：

1.变频电源一台：

额定功率：10kVA；

输入电压： 220V 45～65Hz

输出电压：0～250V可调

输出电压频率：30～300Hz

0.01Hz步进可调

频率不稳定度≤0.02%

输出电流：0～40A

重量：16kg

2.  高压谐振电抗器（共4台）：27KVA/27KV

额定工作电压：27kV

额定工作电流：1A

额定电感量：90H

连续工作时间：60min

温    升：小于60度

工作频率：30-300Hz

重量：38kg

3.  激励变1台：

额定容量：10kVA

输入电压：250V

输出电压：3/6kV，

4.电容分压器一台：FRC-110kV纯电容式

   自身电容量：2000pF

   工作频率：30～300Hz

分压比：1000:1

   不确定度：1.5%±200V

   额定电压:110kV

   ZSBP-108kVA/108kV变频谐振试验装置、35KV63000kVA变压器耐压测试仪重量：10kg

选择直流耐压还是交流耐压好

选择直流耐压还是交流耐压好？中试控股直流耐压试验和工频交流耐压试验都能有效地发现绝缘缺陷，但各有特点，因此两种方法不能相互代替，必要时，应同时进行，相互补充。对额定电压不低于6kV的电机，如果工频电压设备不能满足要求，可采用直流耐电压试验代替。

　　●直流耐压试验。能有效地发现绝缘受潮、脏污等整体缺陷，并能通过电流与泄漏电流的关系曲线发现绝缘的局部缺陷。由于直流电压下按绝缘电阻分压，所以，能比交流更有效地发现端部绝缘缺陷。同时，因直流电压下绝缘基本上不产生介质损失，因此，直流耐压对绝缘的破坏性小。另外，由于直流耐压只需供给很小的泄漏电流，因而所需试验设备容量小，携带方便。

　　中试控股直流高压发生器 主要适用于电力、工矿、冶金以及钢铁等企业对其氧化锌避雷器、电力电缆、变压器以及发电机等高压电气设备进行直流耐压试验。

　　●交流耐压试验。在被试设备电压的2.5倍及以上进行，从介质损失的热击穿观点出发，可以有效地发现局部游离性缺陷及绝缘老化的弱点。由于在交变电压下主要按电容分压，故能够有效地暴露设备绝缘缺陷。但是，交流耐压对绝缘的破坏性比直流大，而且由于试验电流为电容电流，所以需要大容量的试验设备。

 　　中试控股的基础上，根据国家中试控股最新电力行业标准而设计的、性能先进的新型智能耐压试验设备，中试控股它是鉴定电力设备绝缘强度的严格、有效和直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
