35KV50000kVA变压器耐压测试仪

绝缘耐压试验分为了直流耐压试验和交流耐压试验这两种，在过去进行的电缆耐压试验时都采用中试控股的是直流耐压试验。经过研究和实践才了解到：直流耐压试验对塑绝缘是无效的且具有很大的危害性。我国在九十年代的时候就已经开始研究和实践交流耐压试验技术了。经过了中试控股20多年的研究和实践，世界各国纷纷采用的交流耐压试验代替了直流耐压试验。如今在国内外有关标准机构都对于高压电缆的试验方法做出了更改和修订了。中试控股而国际大电网工作会议对目前采用的直流耐压试验方法提出了疑议，还推荐使用工频以及接近工频的交流试验方法，在全世界范围捏推广和应用。在我国的电网相对发达的省份，交流耐压试验已经成为强制性标准了。其他的地区额试验规程中试控股也在起草和酝酿中了。交流耐压实验取代了传统直流耐压试验已经是大势所趋了。

35KV50000kVA变压器耐压测试仪广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

1、6kV-500kV高压交联电缆 的交流耐压试验

2、发电机 的交流耐压试验

3、GIS和SF6开关 的交流耐压试验

4、6kV-500kV变压器 的工频耐压试验

5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

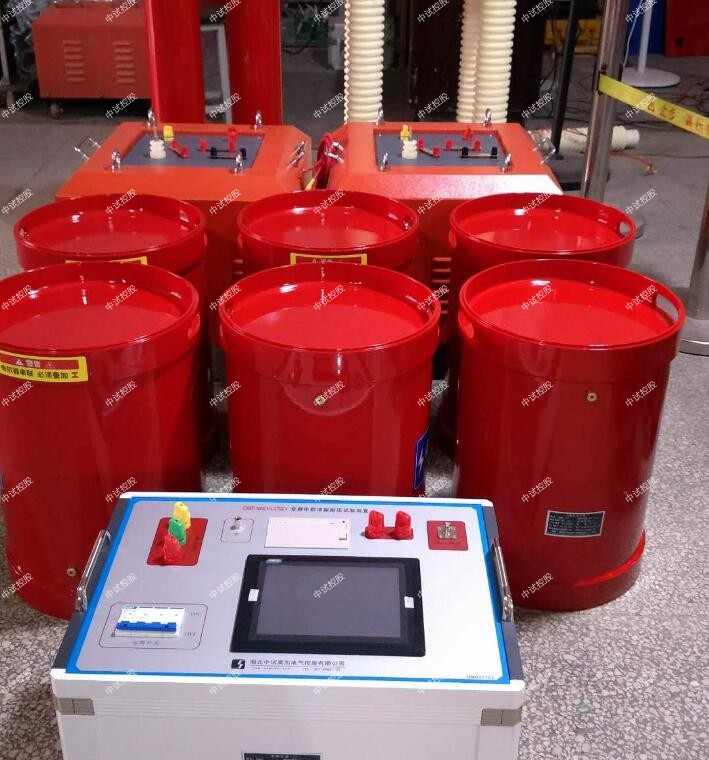

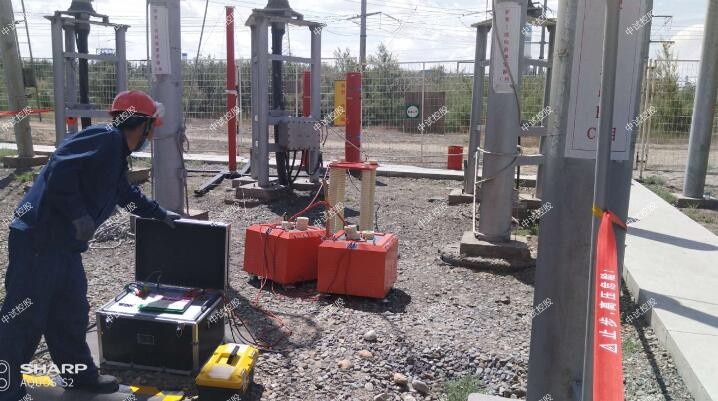

 ZSBP-200kVA/200kV变频串联谐振成套试验装置、35KV50000kVA变压器耐压测试仪

一、        被试品对象及试验要求

1. 110kV变电站开关、母线、GIS等电气设备的交流耐压试验，试验频率为30-300Hz,试验电压不超过200kV。

2．110kV及以下电压等级变压器交流耐压试验，电容量≤0.02μF，试验电压不超过160kV。

3．35kV/300mm2电缆1000m，电容量≤0.198μF，试验频率为30-300Hz,试验电压52kV。

4. 10kV/300mm2电缆2000m，电容量≤0.75μF，试验频率为30-300Hz,试验电压17.4kV。（满足6kV被试品对象要求）

5. 35kV及以开关，电容量≤0.003uF，试验频率为30-300Hz，试验电压不超过108kV。

二、        工作环境

1.     环境温度：－150C –40 0C;

2.     相对湿度：≤90%RH;

3.     海拔高度:  ≤3000米；

三、        35KV50000kVA变压器耐压测试仪装置主要技术参数及功能

1.       额定容量：200kVA；

2.       输入电源：单相220V电压，频率为50Hz；

3.       额定电压：50kV；200kV

4.       额定电流：1A； 4A；

5.       工作频率：30-300Hz；

6.       波形畸变率：输出电压波形畸变率≤1%；

7.       工作时间：额定负载下允许连续30min；过压1.2倍1分钟；

8.       温    升：额定负载下连续运行30min后温升≤65K；

9.       品质因素：装置自身Q≥30(f=45Hz)；

10.   保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11.   测量精度：系统有效值1.5级；

四、        设备遵循标准

GB10229-88            《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900　　　　　　　　《电工名词术语》

GB/T16927.1~2-1997　　 《高电压试验技术》

五、35KV50000kVA变压器耐压测试仪装置容量确定

装置容量定为200kVA/200kV，分4节电抗器，电抗器单节为50kVA/50kV/1A/90H通过组合使用能满足上述被试品的试验要求。

六、系统配置及其参数

1.       激励变压器JLB-10kVA/3kV/6kV/0.25kV    1台

a)      额定容量：10kVA；

b)      输入电压：0-250V，单相；

c)       输出电压：3kV；6kV

d)      结    构：干式；

e)       重    量：约70 kg；

2.       变频电源BXZ-10kW/220V                         1台

a)       额定输出容量：10kW

b)      工作电源：220±10%V（单相），工频

c)       输出电压：0 – 250V，单相，

d)      额定输入电流：40A

e)       额定输出电流：40A

f)        输 出 波 形：正弦波

g)       电压分辨率： 0.01kV

h)       电压测量精度：1.5%

i)         频率调节范围：30 – 300Hz

j)         频率调节分辨率：≤0.1Hz

k)       频率稳定度：    0.1%

l)         运 行 时 间：额定容量下连续30min

m)    额定容量下连续运行30min元器件最高温度≤65K;

n)       噪 声 水 平：≤50dB

o) 结构及性能特点：

1）35KV50000kVA变压器耐压测试仪参数显示：大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、、参数查询等。

2）参数设置：可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护

3）试验模式：有全自动、手动2种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态

4）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；

5） 中试控股数据存储功能：试验结果保存、打印、回查等

① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；

② 数据查询：可将已保存的试验结果数据显示到屏幕上；

6）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；

7）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

8)重  量：约18kg；

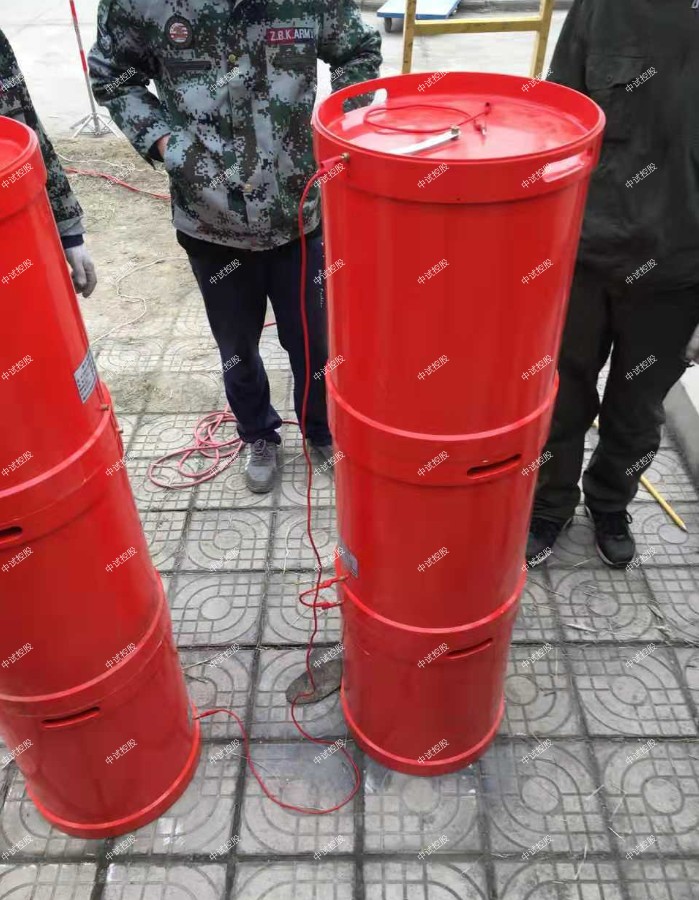

3.       高压电抗器DK-50kVA/50kV                  4节

a)       额定容量：50kVA;

b)      额定电压：50kV；

c)       额定电流：1A；

d)      电 感 量：90H/单节；

e)       品质因素：Q≥30 (f=45Hz)；

f)        结    构：干式；

g)       重    量：约45kg；

4、电容分压器FRC-200 kV -1000 pF                 1套

a)       额定电压： 200kV

b)      高压电容量：1000pF

c)       介质损耗：tgσ≤0.5%；

d)      分 压 比： 1000：1

e)       测量精度：有效值1.5级;

f)  重    量：约20kg

绝缘耐压试验分为了直流耐压试验和交流耐压试验这两种，在过去进行的电缆耐压试验时都中试控股采用的是直流耐压试验。经过研究和实践才了解到：直流耐压试验对塑绝缘是无效的且具有很大的危害性。我国在九十年代的时候就已经开始研究和实践交流耐压试验技术了。经过了20多年的研究和实践，世界各国纷纷采用的交流耐压试验代替了直流耐压试验。如今在国内外有关标准机构都对于高压电缆的试验方法做出了更改和修订了。，而国际大电网工作会议对目前采用的直流耐压试验方法提出了疑议，还推荐使用工频以及接近工频的交流试验方法，在全世界范围捏推广和应用。在我国的电网相对发达的省份，交流耐压试验已经成为强制性标准了。其他的地区额试验规程也在起草和酝酿中了。交流耐压实验取代了传统直流耐压试验已经是大势所趋了。

35KV50000kVA变压器耐压测试仪广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

1、6kV-500kV高压交联电缆 的交流耐压试验

2、发电机 的交流耐压试验

3、GIS和SF6开关 的交流耐压试验

4、6kV-500kV变压器 的工频耐压试验

5、其它电力高压设备如母线，套管，互感器的交流耐压试验。



高压电气实验设备及技术改造

国家经济发展飞速猛进，各个领域都会受到一定的影响。尤其是近年来，电网改造，扩建的呈现上升趋势，，所以中试控股为了保障国家电网等其他电站的安全稳定运行，是必须要对高压电气实验设备进行良好的检测和维修，达到标准，以保障安全稳定的运行。我们从一般的角度来说，高压电气设备就是科学性的调试和检验高压电气设备的产品，经过专业人员的细心检测和评估来提早发现设备中存在的问题，进行系统的维修和测试，达到了标准。从而有效的避免了由于舍必不稳定，不安全运行而带来了一系列问题，起到了预防作用。减少故障率。

一．高压电气设备的测试

  中试控股通常情况下是需要定期的去进行检查和测试，以便达到了准确度。了解目前该设备处于什么样的状态来做出科学性的判断。可以用到以下几种测试仪。

1.直流电阻测试仪。它能够帮助你快速的测试高压电气设备的电流是否达到了稳定值，使得测量的时间大大的缩短了，同时具有自动化程度高，操作简单等特点，方便了工作人员的操作。

2.回路电阻测试仪。均可以接受国家电流标准之内的电压设备测试，仪器具有体积小，抗干扰能力强，操作简单，精度准确。并且是智能化，人工化全程工作。带有数据存储功能。

3.高压开关特定测试仪。高压开关特定测试仪能够完全适用于金属触头的开关，通过测试各种开关动作的时间，速度，和行程来判断出高压电气设备的开关是否正常。

4.变频串联谐振试验装置。它主要是用于电力电缆，变压器交流耐压方面来判断绝缘性质的质量问题，采用了调节电源频率的方式实现了谐振，对现场电源的要求是非常的低，试验特效好。操作简单，符合国家要求，确保了人员和设备的安全性。并且带有监测峰值的功能，可以实时的监测高压电气设备的试验波形，来做出比对的结果，是很精确的数据。现阶段已经广泛应用于电力，石油，化工等行业，影响力日益突出。

二．高压电气设备的设备车现状以及相关改进方案

1.设备车。目前，中试控股我们国家用在高压电气设备的设备试验车主要是改造以后完成的中型客车，几乎所有的设备安装在设备车上面，方便了以后的运作。迅速有效的达到想要去的地方和目的地，进行电气测试，完成工作的过程是如此的简单，有效。实验设备的主体主要是包括前端测试单元，测试通道控制单元，以及数据通道等。测试时候可以与电缆相连接，启动测试设备可以将试验以后的数据进行记录，方便了以后科学性的对数据分析和整理。虽然设备车使用起来非常的方便，简单，但是缺点就是价格昂贵，一般的企业或者是单位都支付不起。所以很难得到普及应用。

2.常规性试验设备。现在国家大部分的高压电气设备都是用传统的机器，她是不可以完全自动化的工作，并且体积是非常的庞大，不容易携带。造成了很多方面的困扰。还有一点是至今是没有与计算机进行对接，所以采集的数据没有功能直接传输到计算机中心，进行智能化分析，工作人员只能是用笔来记录，大大的增强了工作强度。相对来说，试验经验丰富的工作人员可能因为一丝一毫的误差，可能会带来了严重的后果，最主要的一点是目前一台机器的价格非常的昂贵，所以大部分的企业都是进行相关方面的改造，来达到了工作要求。希望改造以后更加能够适应高压电气设备的检测工作。

3.高压电气设备的改进方案。鉴于上述对于高压电气设备的不良情况以及缺点，我们将为你进行科学性的改进，并且提供专业的指导和建议。从而使电气设备能够更加有效的为我们工作，来满足日益增强的工作动力和需求变化。首先开发一款软件在原先的设备基础上面，并且设计好接口与计算机方面进行对接。通过合理的方式来提高了工作效率，老进一步的去更新了所有的内容。我们的计算机能够短时间里面帮助工作人员实时的记录数据，短时间里面进行处理分析。目前系统的软件主要环境有windowsxp，visualbasic等系统按照标准可以分为以下几种，测试报考打印程度，数据录用存贮和管理，数据综合分析比较与测试报告显示程度。采用这种通用测试数据结构能够便于管理和扩充，不仅仅使得工作人员减少了不必要的时间，更加重要的一点是能够保障了数据的准确性和有效性。数据采集的结果按照规律性以及其他方面来比对，全面分析以后做出正确的判断，测试的内容主要包括了电流互感器，电压互感器，少油真空断路器等。

4.开发相关的管理软件和应用程序。计算机行业可以说变化是迅猛的，中试控股所以创新技术是很关键，拥有创新意识无论对于企业来说还是对于个人来说都是具有重要的意义，传统的高压电气设备不具有先进的功能，所以在原先的基础方面是可以将以计算机技术为辅助功能，实现了有效的工作效率，使得设备的运作能力大大的增强了很多，也是满足了不同领域行业的日益增长的需求。开发一款基于电脑系统为主要平台的高压电气设备管理功能的软件，对工作方面进行有效的数据采集和分析，完全方便了更多工作人员的工作状态，减少了精力方面投入。

5.尝试建立起良好的数据库，以供参考。任何的行业都是具有数据采集的工作，是为了以后或者是当前能够从数据方面准确的读出良好的性能和工作状况，方便工作人员和行业领域的人们对于项目的管理和分析，往往是提高了项目的可行性和准确度。高压电气设备的测试工作可以建立起数据库管理档案，比起以上的改进方案中提到的计算机记录来说，优势是在于能够让数据清楚的战士在工作人员面前，做出果断的判断和实行策略。每一个工作站都可以建立起一个数据库，并用数字编号来进行管理和整理，当我们的常规测试设备对高压电气设备进行了测试工作以后，就可以轻松的将数据手动的记录到了计算机里面来。完善了许多原先基础方面缺点。以上的几种方案改进，也是具有一定的局限性，所以要按照具体的情况来实行，才是达到了科学标准。

  如今，高压电气设备的技术日益成熟，中试控股测试工作也是逐渐的完善，但是由于常规的试验已经是不能够满足了现有的需求，很多的公司或者是企业是没有足够的资金方面的支持，所以导致了进行改造工作。使用了一部分的钱投入到改造的工作当中，帮助测试的结果更加的具有了准确性。也是一定的程度上面减少了劳动成本，提高了工作环境和效率。通过科学性的测试，保障了我们的高压电气设备的运作安全，有效的进行维修和检测的工作，使得企业在发展的过程中取得优势的地位，改善目前企业的生存环境，利于企业的良好发展。利于以后的经济效益突出。希望将来的发展会越来越好，设备的技术方面会朝着良好的方向不断的变化，给社会和经济带来了极大的作用和价值。
