110kv变电站检修试验设备

做GIS交流耐压试验时应特别注意什么？

（1)规定的试验电压应施加在每一相导体和金属外壳之 间，每次只能一相加压，其他相导体和接地金属外壳相连接。

(2)当试验电源容量有限时，可将GIS用其内部的断路器 或隔离开关分断成几个部分分别进行试验，同时不试验的部分应 接地，并保证断路器断口、断口电容器或隔离开关断口上承受的 电压不超过允许值。

(3)中试控股GIS内部的避雷器在进行耐压试验时应与被试回路断 开，GIS内部的电压互感器、电流互感器的耐压试验应参照相应 的试验标准执行。

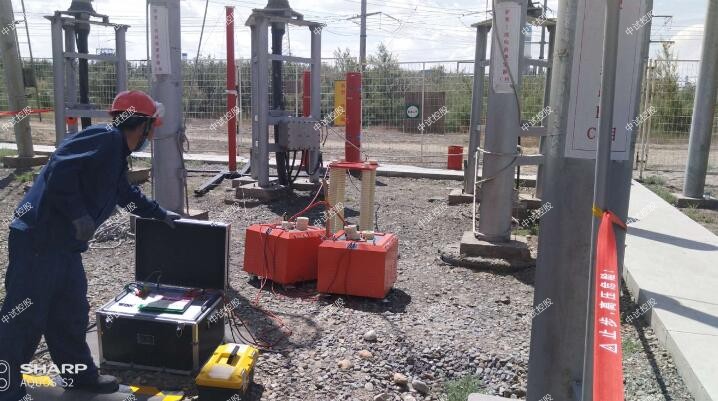

 ZSBP-500KVA/200KV变频串联谐振成套试验装置、110kv变电站检修试验设备

二、系统主要性能及参数

1、电源电压：   380V±10%、50Hz；

  2、额定容量：   500KVA；

  3、输出电压：    200KV.

  4、输出电流：     2.5A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

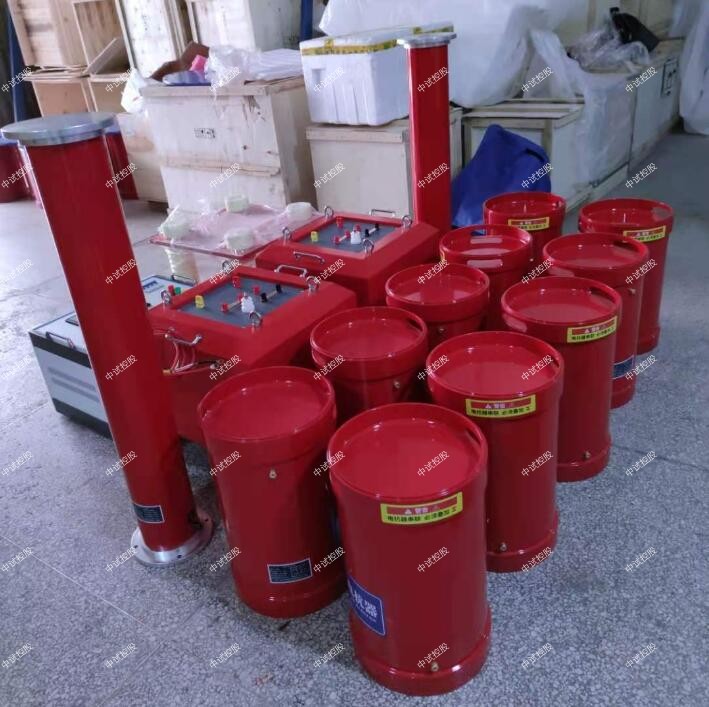

  四、ZSBP-500KVA/200KV变频串联谐振成套试验装置、110kv变电站检修试验设备系统配置及具体参数

1、变频控制电源25KW                1台

a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  25KW

c) 工作电源:      交流220V/380V、50Hz 。

d) 输出电压:      0～500V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  50A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动试验2种模式。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重   量：25Kg

2、 励磁变压器25KVA            1台

a) 额定容量:    40KVA

b) 输入电压:     500V

c) 输出电压：   3KV；4.5KV,  6KV

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构： 采用干式结构,绝缘耐热等级H级,变压器规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止击穿反击。

  h) 重   量：    80Kg ;

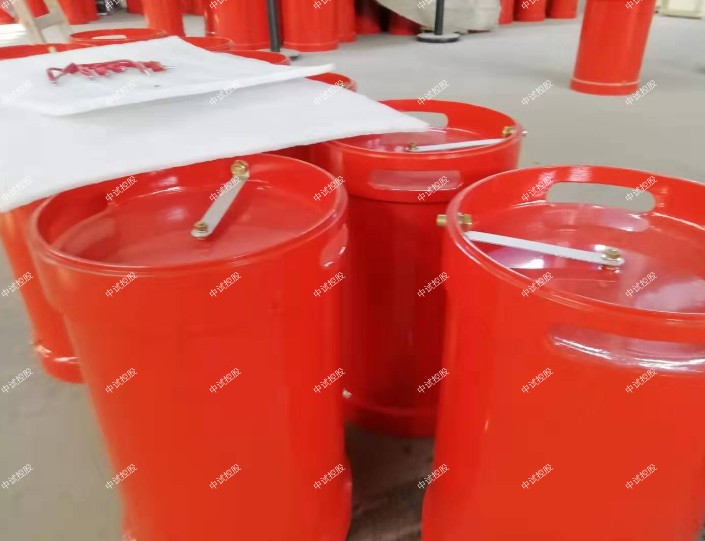

3、高压电抗器 DK-83.5/33.5         6台

a) 额定容量：   83.5KVA

b) 额定电压：   33.5KV

c) 额定电流：  2.5A

e) 品质因素：  Q≥30

f) 结    构：  干式；

    g)  重    量：  75Kg/台

h) 连续运行时间：≥ 1小时

4、 电容分压器   TRF-200/0.001                1台

a) 额定电压：    200KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    30Kg

h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300H_Z内分压比不变。
