110KVGIS设备现场耐压试验装置

变频串联谐振试验装置用好对电力等部门的作用是非常巨大的，但如果应用不当造成的危害也是非常大的，因此我们一定要在使用此装置前了解其正确的使用方法。
ZSBP-324kVA/54kV变频串联谐振成套装置、110KVGIS设备现场耐压试验装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频串联谐振试验过程中，励磁变的容量应大于有功功率P，并在励磁变最低输出电压满足试验要求的前提下尽量降低励磁变的变比，从而相应减小励磁变原边的输入电流。由于被试电缆的电容量较大，若在试验时试品击穿或发生高压引线对地放电，在电缆的接地端处，试验接地线和控制箱外壳等处，可能会产生暂态过电压。本设备已在控制箱和主要部件内，采取多重暂态过电压保护措施，能保证设备的正常工作。
      此外，在试验接地线布置方面还应注意采取下列保护措施：
      1、中试控股试验设备(谐振电抗器、分压器、励磁变压器等)应尽量靠近被试电缆头，减少试验接地线的长度，即减少接地线的电感量。
      2、采用专配的一点接地式试验接地线组。特别注意试验接地线应尽可能的短，不要任意延长接地线长度。
      3、试验时操作人员除接触调谐、调压绝缘旋钮外，不要触及控制箱金属外壳，否则在高压侧击穿或放电时，可能有轻微的刺痛感。有条件时，建议操作人员站在橡胶绝缘垫上工作。
      4、试验变压器有800V、1000V、1500V三个端子，当系统所需高压小于15kV时选用800V端子，当系统所需高压大于15kV小于60kV时1000V端子，当系统所需高压大于60kV时选用1500V端子。

ZSBP-324kVA/54kV变频串联谐振成套装置、110KVGIS设备现场耐压试验装置

一、 中试控股串联谐振被试品对象及试验要求：

35kV /300 mm2电缆，长度2000m的交流耐压试验，中试控股电容量≤0.38uF，试验频率为30-300Hz，试验电压52kV。

10kV /300 mm2电缆，长度6000m的交流耐压试验，电容量≤2.25uF，试验频率为30-300Hz，试验电压22kV。

二、电缆耐压测试仪工作环境：

1. 环境温度：－150C –45 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度: ≤3000米；

三、 装置主要技术参数及功能：

1. 额定容量：324kVA；

2. 输入电源：220（单相）/380（三相）±10%V，频率为50Hz；

3. 额定电压：54kV；27 kV；

4. 额定电流：6A；12A；

5. ZSBP-324kVA/54kV变频串联谐振成套装置、110KVGIS设备现场耐压试验装置工作频率：30-300Hz；

6. 波形畸变率：输出电压波形畸变率≤1%；

7. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8. 温 升：额定负载下连续运行60min后温升≤65K；

9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 测量精度：系统有效值1.5级；

ZSBP-512kVA/256kV变频串联谐振试验装置
一、512kVA/256kV变频串联谐振试验装置适用范围

满足110kV/300mm2长度≤0.8km电缆的变频交流耐压试验，电容量≤0.12uf,最高试验电压128kV。

满足35kV/300mm2长度≤1.8km电缆的变频交流耐压试验，电容量≤0.342uf,最高试验电压52kV。

满足10kV/300mm2长度≤5km电缆的变频交流耐压试验，中试控股电容量≤1.85uf,最高试验电压22kV。

满足110kVGIS的交流耐压试验，试验频率30-300Hz,试验电压不超过184kV。

满足35kV/60000kVA变压器的交流耐压，电容量≤0.015uf,最高试验电压68kV。

满足110kV/60000kVA变压器中性点的交流耐压，电容量≤0.015uf,最高试验电压95kV。

满足35kV PT、CT开关、母线和绝缘子等电气设备的交流耐压，最高试验电压不超过100kV。

二、512kVA/256kV变频串联谐振试验装置特点

1) 自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz;

2) 自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;

3) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据;

4) 五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能;

n 过电压保护：可人工设定过电压保护值;当整套装置的输出电压达到保护整定值时，自动切除整套装置;

n 过流保护：可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时，自动切除整套装置;

n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤

害，变频电源内电子元件不会击穿;

n 中试控股断电保护：试验电源断电后，装置能快速保护;

n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出;

5) 中试控股液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流;

三、512kVA/256kV变频串联谐振试验装置110KVGIS设备现场耐压试验装置技术参数

1. 额定容量：512kVA;

2. 输入电源：380V电压，频率为50Hz;

3. 输出电压：32kV-256kV

4. 输出电流：16A;8A;4A;2A

5. 工作频率：30-300Hz;

6. 波形畸变率：输出电压波形畸变率≤1%;

7. 工作时间：额定负载下允许连续60min;过压1.1倍3分钟;

8. 温 升：额定负载下连续运行60min后温升≤65K;

9. 品质因素：装置自身Q≥30(f=45Hz);

10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

11. 测量精度：系统有效值1.5级;

12. 使用环境：

环境温度：-150C–450C;

相对湿度：≤90%RH;

海拔高度: ≤2500米;

四、512kVA/256kV变频串联谐振试验装置技术参数

1. 激励变压器20kVA-0.4kV 1台

a) 额定容量：20kVA;

b) 输入电压：400V，单相;

c) 输出电压：1kV;3kV;5kV;15kV

d) 结 构：干式

e) 重 量：约105kg;

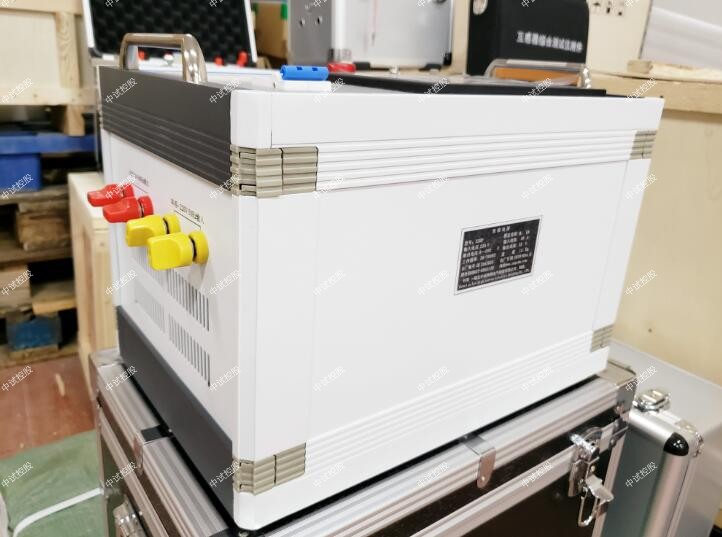

2. 变频电源20kW/380V 1台

a) 额定输出容量：20kW

b) 工作电源：380V，工频

c) 输出电压：0 – 400V，单相，

d) 额定输中试控股入电流：53A

e) 额定输出电流：53A

f) 输出波形：正弦波

g) 电压分辨率：0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度： 0.1%

l) 运行时间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪声水平：≤50dB

o) 重量约30kg;

3. 高压电抗器64kVA/32kV 8节

a) 额定容量：64kVA;

b) 额定电压：32kV;

c) 额定电流：2A;

d) 电感量：86H/节

e) 品质因素：Q≥30 (f=45Hz);

f) 结 构：干式;

g) 重 量：约75kg;

4. 电容分压器FRC-200kV -1000 pF 1套

a) 额定电压：200kV;

b) 高压电容量：1000pF

c) 介质损耗：tgσ≤0.5%;

d) 分压比：1000：1

e) 测量精度：有效值1.5级;

f) 重 量：约18kg;

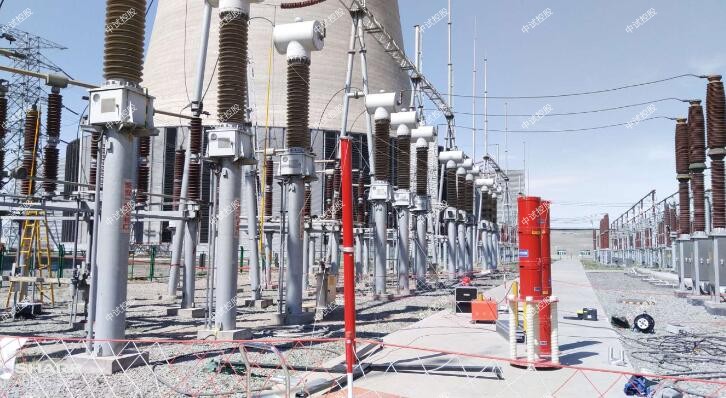

110KVGIS设备现场耐压试验装置适用于10KV-500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。
      1、中试控股在做试验前，应先检查仪器是否完好无损，各连接导线是否完好，确保电源输出，信号采样线缆稳妥连接，导通无阻。
      2、试验前要确保接线准确无误，尤其是地线回路，一定要安全接地。
      3、试验时，对试验现场要划安全区域，并置专人看守，杜绝闲杂人等靠近。
      4、不允许正在试验时突然切断系统电源，每次试验时要退出正在试验状态，才可以切断电源。
      5、主机发生故障后，不要自行拆开机箱维修，否则后果自负。
      6、不要在高温、高湿、易燃、易爆和强磁场环境中存放、使用仪器。
      7、维护和保养请使用湿布和中性的清洁剂清洁仪器外壳，不要使用研磨剂和溶剂。

  首先，中试控股需要介绍一下串联谐振的作用。电力系统采用串联谐振法对高压大容量电气设备进行绝缘测试。串联谐振在实际应用中需要与电容、电感匹配。只有匹配良好，才能产生谐振电压。那么串联谐振失谐怎么办？

        110KVGIS设备现场耐压试验装置相信会有少部分客户遇到这样的问题，明明刚才做得好好的，现在就做不了，要理解串联谐振失谐我们先要了解一下串联谐振试验装置的组成结构，在电容一定的情况下，我们是通过调节电感和频率让电路产生谐振条件，串联谐振失谐必定有某个参数发生变法，比较常见的失谐现象就是，电缆在实施串联谐振试验时，电缆发生击穿，此时，串联谐振必然失谐，随即电压消失。
