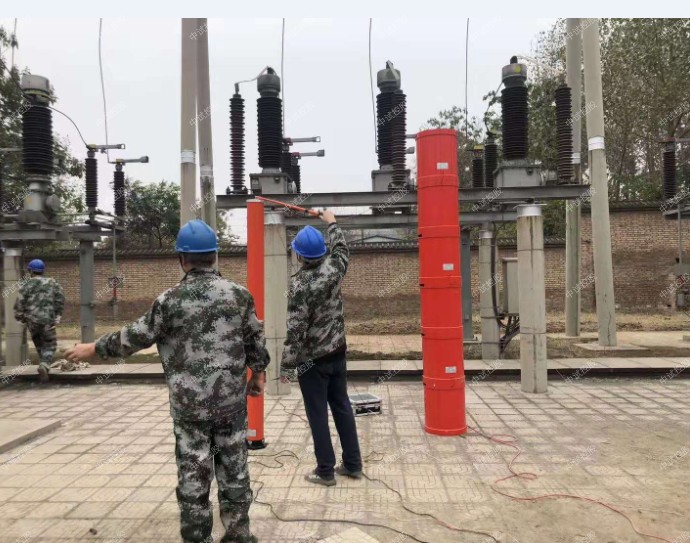

ZSBP-600KVA/400KV变频串联谐振技术标准配置、330KVGIS设备现场耐压试验装置

1.变频串联谐振试验装置以调整输出频率激发串联谐振.

2.变频串联谐振耐压成套装置包括以下基本部件：

变频电源、励磁变压器、高压电抗器、电容分压器及附件等。

3.600/400变频串联谐振耐压装置中试控股系统功能满足以下试验要求：

110KV电缆,S=300mm2 500m

220KV电缆,S=500mm2 300m

110KV.220KV开关，变压器.刀闸试验。

110KV.220KV开关、主变，GIS试验。

中试控股以下环境条件下能够不影响正常试验：

温度范围：—10～45℃

海拔高度：≤2000m 相对温度：≤90%

3.3系统技术参数如下：

a、输出电压波形：正弦波，波形畸变率≤0.5%

b、输出分辨率：0.1HZ

c、输出频率范围：30～300 HZ

d、额定负载下连续运行时间：30min,且各部件温升≤35K

e、品质因数：30～300

f、不稳定度：0.01%

g、系统测量精度：1.0级

h、输入工作电源：380V、50HZ

i、中试控股330KVGIS设备现场耐压试验装置系统噪声：≤60分贝

3.4系数使用功能：

a、具备手动试验/自动调谐/自动试验三种模式，并可任意切换。

b、具备大屏幕显示，可指示：输出电压(有效值)及输出频率等。

c、具备试验电压、时间、试验频率范围等试验参数设置功能。

d、具备过压、过流保护功能，并可任意整定设置。

e、具备放电保护功能，在高压发生闪络时，可自动降电源，同时可以提示“电保护”及相关信息。

f、具备掉电保护功能。

g、具备过热保护功能。

h、具备零值保护功能，系统和变频电源只能零启动、零退出。

i、具备各种数据打印功能。

j、具备系统故障自诊断功能。

三、本装置特点：

1、主机保护功能齐全，有过流、过压、闪络、过热、零值升压、掉电保护等功能，前经满负载试验合格。

2、励磁变压器箱为双层铝塑结构，美观轻巧。高压侧圈为三组线圈，且线圈有原件过压保护。

3、电抗器可任意组合串联或并联。
