220KVGIS设备现场耐压试验装置又叫做串联谐振，可分为调频式和调感式。中试控股变频串联谐振装置一般是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式，分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。

ZSBP-44kVA/44kV 串联谐振试验仪器/220KVGIS设备现场耐压试验装置

一、 被试品对象及试验要求：

10kV/300mm2电缆1km的交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

10kV/2000kVA主变的交流耐压试验，中试控股电容量≤0.01uF，试验频率45-65Hz，试验电压35kV，试验时间1min。

10kV/185mm2电缆1km的交流耐压试验，电容量≤0.3123uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

二、 工作环境：

1. 环境温度：－15C -45C;

2. 相对湿度：≤90%RH;

3. 海拔高度: ≤3000米；

三、 装置主要技术参数及功能：

1. 额定容量：44kVA；

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压：22kV；44kV；

4. 额定电流：2A；1A；

5. 工作频率：30-300Hz；

6. ZSBP-44kVA/44kV 串联谐振试验仪器/220KVGIS设备现场耐压试验装置装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

9. 温 升：额定负载下连续运行5min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. 测量精度：系统有效值1.5级；

中试控股这套串联谐振的频率在30到300直接才能运行，超过300或者低于30都是无效的。

ZSBP-44kVA/44kV 串联谐振试验仪器/220KVGIS设备现场耐压试验装置到了这里很多客户可能直接以0.0033uF为电容值，直接去计算频率值，这样是不对的，我们的分压器中铭牌表示了2500PF的电容值。所以需加上2500PF。这样还不够，知道了电容值，还需要知道电感值。这里一节电抗器铭牌表示的电感为60H,电流为1.25A。这样我们就可以算出频率值和电流值了。对于被试品电缆一节电抗器就可以完成了。

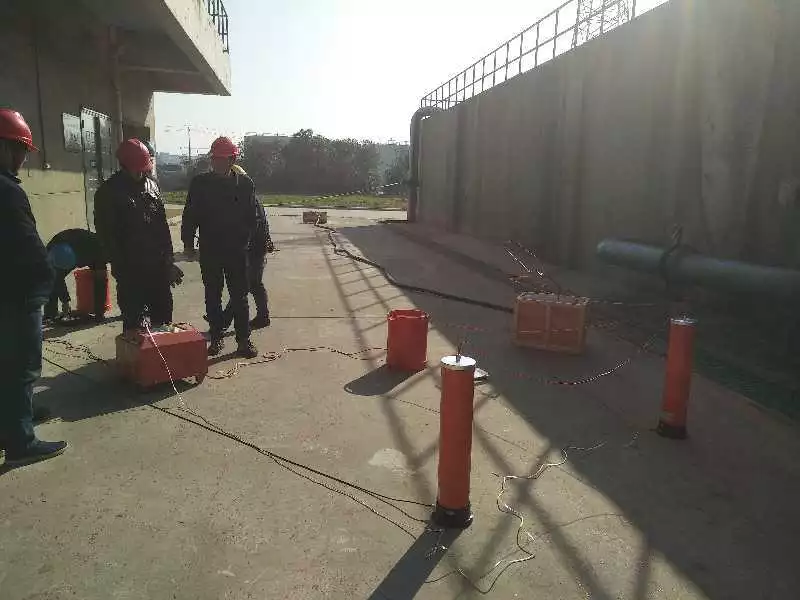

开始接线-仪器组装连线

将变频电源接上380V电源、电源输出线接上激励变压器、按激励变压器面板图纸对激励变压器进行接线及切换夹片。用专配的可拖地电压输出线接电抗器，电抗器在和分压器连接，分压器也有专配的数据线2根，这里只用其中一根线（另根备用，）与变频电源连接。然后将变频电源、激励变压器、分压器上的接地端子分别接地。很多客户会忘激励变压器X尾端也要需接地，这里需要特别注意。

中试控股最后对现场试验可以接补偿电容，也可以不接，如何接上补偿电容在计算频率时需要加上补偿电容值，反之不加。加上补偿电容时直接将补偿电容并联在分压器上，接地端子接地就可以了。补偿电容在做主变时需要接，因为主变电容值很小，所以在做主变时会接上补偿电容。

仪器与电缆连线

ZSBP-44kVA/44kV 串联谐振试验仪器/220KVGIS设备现场耐压试验装置将电抗器与分压器之间引出一根线直接连接到需试验电缆相上即可，电缆另外两相及屏蔽线接地，电缆另端树丫式分开。注意：在连接电缆前需为电缆做绝缘试验，确认每相与地及相与相之间绝缘完好。

接线完成后开通电源，开机，对变频电源进行设置，主要修改2个地方，一个为试验电压，一个为耐压时间。完成设置后第一次试验为自动试验，第二次为手动试验

自动试验

ZSBP-44kVA/44kV 串联谐振试验仪器/220KVGIS设备现场耐压试验装置直接进入自动试验界面，点击自动试验，试验将动找谐振点，升压，计时及降压

手动试验

中试控股可以手动调整频率找谐振点，用手动升到所需电压，点击开始计时，计时完成，点击降压停机

在现场讲解了2种操作模式（手动和自动），现在试验已经完毕，大家清楚了吗？
