电缆进线式高压设备耐压试验仪

谐振现象是正弦稳态电路的一种特定的工作状态。通常，谐振电路由电容、电感和电阻组成，按照其原件的连接形式可分为串联谐振电路、并联谐振电路和耦合谐振电路等。

由于谐振电路具有良好的选择性，中试控股在通信与电子技术中得到了广泛的应用。比如，串联谐振时电感电压或电容电压大于激励电压的现象，在无线电通信技术领域获得了有效的应用，例如当无线电广播或电视接收机调谐在某个频率或频带上时，就可使该频率或频带内的信号特别增强，而ZSBP-22kVA/22kV变频串联谐振耐压试验装置、电缆进线式高压设备耐压试验仪把其他频率或频带内的信号滤去，这种性能即称为谐振电路的选择性。所以研究串联谐振有重要的意义。

在含有电感L 、电容C 和电阻R 的串联谐振电路中，需要研究在不同频率正弦激励下响应随频率变化的情况， 中试控股即频率特性。Multisim 仿真软件可以实现原理图的捕获、电路分析、电路仿真、仿真仪器测试等方面的应用， 其数量众多的元件数据库、标准化仿真仪器、直观界面、简洁明了的操作、强大的分析测试、可信的测试结果都为众多的电子工程设计人员提供了一种可靠的分析方法， 同时也缩短了产品的研发时间。

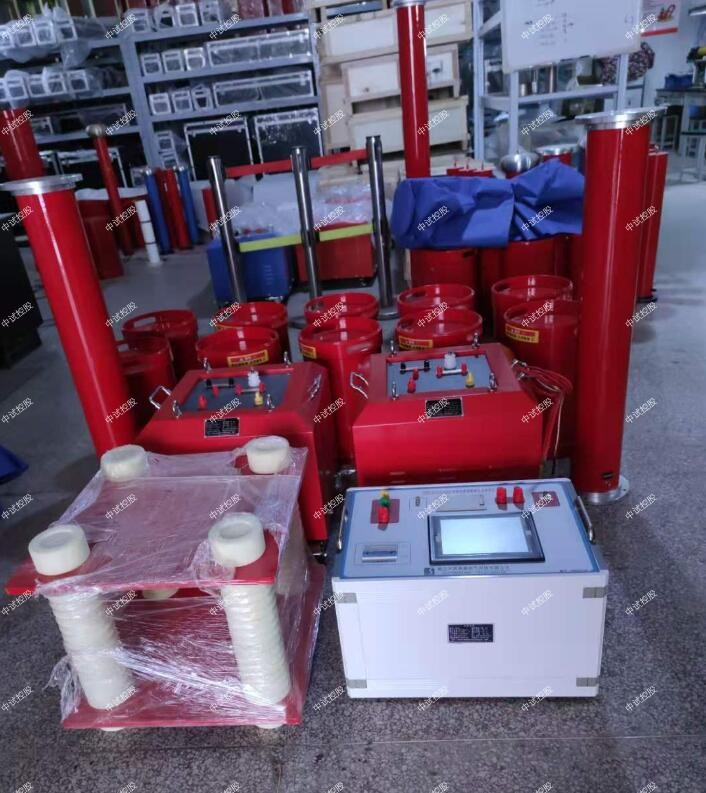

ZSBP-22kVA/22kV 变频串联谐振耐压试验装置、电缆进线式高压设备耐压试验仪
一、 满足试品范围

1、10kV/25mm2电缆1km交流耐压试验，电容量≤0.1576uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、10kV/120mm2电缆0.6km交流耐压试验，电容量≤0.1562uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

3、10kV/300mm2电缆0.5km交流耐压试验，电容量≤0.1877uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

4、10kV/630mm2电缆0.2km交流耐压试验，电容量≤0.102uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

特征
ZSBP-22kVA/22kV 变频串联谐振耐压试验装置、电缆进线式高压设备耐压试验仪中试控股采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。

我公司调频谐振装置主要功能及其技术特点：

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

2、整个装置单件重量很轻，便于现场使用。

3、中试控股装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。

4、能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、中试控股采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。

7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。

8、设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

9、有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。

35kV电缆长度1km谐振交流耐压装置
设计两节电抗器，则单节电抗器为202.5kVA/135kV/1.5A/276H，装置总容量为405kVA。

验证：
1、110kV/300mm长度0.5km电缆的交流耐压试验，电容量≤0.0735uF，试验频率30-300Hz，试验电压128kV，试验时间60min。
使用电抗器两节并联，则L=350/2=175H
2、35kV/300mm长度1km电缆的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

ZSBP-22kVA/22kV 变频串联谐振耐压试验装置、电缆进线式高压设备耐压试验仪使用电抗器两节并联，则L=276/2=138H

中试控股当回路发生串联谐振时,X1=Xc,Uc=U/RXc=U/RXL。其中XL为回路感抗,Xc为回路弯抗,U为励磁电压,Uc为试品承受电压。设谐振回路的品质因数为Q,则Uc=QU,即被试品上获得的电压为励磁电压的Q倍,被试品上获得的容量也为试验电源容量的Q倍,就实现了用低电压小容量试验变压器对大容量试品进行交流耐压试验的目的。

ZSBP-88kVA/22kV 变频串联谐振试验装置
一、 被试品对象及试验要求：
10kV/300mm2电缆2km的交流耐压试验，电容量≤0.751uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

10kV/5000kW电机的交流耐压试验，电容量≤0.03uF，试验频率45-65Hz，试验电压16kV，试验时间1min。

二、 工作环境：

1. 环境温度：－150C –45 0C;

2. 相对湿度：≤90%RH;

3. 海拔高度: ≤3000米；

三、 装置主要技术参数及功能：

1. 额定容量：88kVA；

2. 输入电源：单相220或三相380V电压，频率为50Hz；

3. 额定电压：22kＶ ；

4. 额定电流：4A；

5. 工作频率：30-300Hz；

6. 装置输出波形：正弦波

7. 波形畸变率：输出电压波形畸变率≤1%；

8. 工作时间：额定负载下允许连续5min；过压1.1倍1分钟；

9. 温 升：额定负载下连续运行5min后温升≤65K；

10. 品质因素：装置自身Q≥30(f=45Hz)；

11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12. 测量精度：系统有效值1.5级；

ZSBP-324kVA/270kV变频串联谐振交流耐压装置
串联谐振被试品对象及试验要求：

110kV开关、母线、绝缘子、套管等电气设备的交流耐压试验，中试控股试验频率为20-300Hz,试验电压不超过265kV。

110kV/40000kVA主变分段绝缘的交流耐压试验，电容量≤0.018μF，试验频率为45-65Hz，试验电压不超过80kV。

35kV/300mm2电缆1km，电容量≤0.1945μF，试验频率为20-300Hz,试验电压52kV。

6kV/3*120mm2电缆6500m，电容量≤2.13μF，试验频率为20-300Hz,试验电压15kV。

10kV/50MW发电机，中试控股电容量≤0.33uF，试验频率为45-55Hz，试验电压不超过23kV。

工作环境：

环境温度：－150C –40 0C;

相对湿度：≤90%RH;

海拔高度: ≤3000米；

ZSBP-22kVA/22kV 变频串联谐振耐压试验装置、电缆进线式高压设备耐压试验仪主要技术参数及功能：

额定容量：324kVA；

输入电源：单相220V/三相380V电压，频率为50Hz；

额定电压：45kV；90kV；180kV；270kV

额定电流：7.2A；3.6A；1.8A；1.2A；

工作频率：20-300Hz；

波形畸变率：输出电压波形畸变率≤1%；

工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

温 升：中试控股额定负载下连续运行60min后温升≤65K；

品质因素：装置自身Q≥30(f=45Hz)；

保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

测量精度：系统有效值1.5级；

串联谐振实验结论

从Multisim 仿真软件进行RLC串联谐振电路实验的结果来看， RLC串联谐振电路在发生谐振时，电感上的电压UL与电容上的电压UC 大小相等，相位相反。这时电路处于纯电阻状态，且阻抗最小，激励电源的电压与回路的响应电压同相位。谐振频率f0与回路中的电感L和电容C有关，与电阻R和激励电源无关。ZSBP-22kVA/22kV 变频串联谐振耐压试验装置、电缆进线式高压设备耐压试验仪品质因数Q值反映了曲线的尖锐程度，电阻R 的阻值直接影响Q 值。
