220KV高压电缆打耐压试验装置

串联谐振和并联谐振各有什么特点

在电阻、电感串联电路中，出现电压、电流同相位现象，叫做串联谐振（也称为变频谐振）。中试控股其特点是：电路呈纯电阻性，电源、电压和电流同相位，电抗x等于0，阻抗z等于电阻r。此时电路的阻抗最小，电流最大。在电感和电容上可能产生比电源电压大很多倍的高电压，ZSBP-324kVA/270kV变频串联谐振交流耐压装置、220KV高压电缆打耐压试验装置因此串联谐振也称电压谐振。 在电力工程上，由于串联谐振会出现过电压、大电流，以致损坏电气设备，所以要避免串联谐振。

在电阻、电容、电感并联电路中，出现电路端电压和总电流同相位的现象，叫做并联谐振，其特点是：并联谐振是一种完全的补偿，电源无需提供无功功率，只提供电阻所需要的有功功率，并联谐振电路总阻抗大，因而电路总电流变得小，但对每一支路而言，中试控股其电流都可能比总电流大得多，因此并联谐振又称电流谐振， 并联谐振不会产生危及设备安全的谐振过电压，但每一支路会产生过电流。

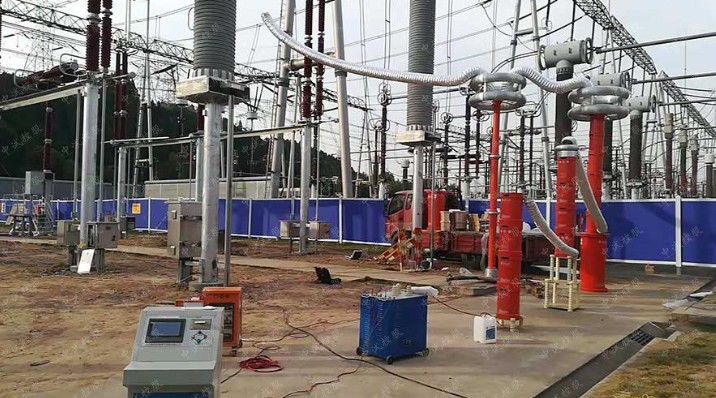

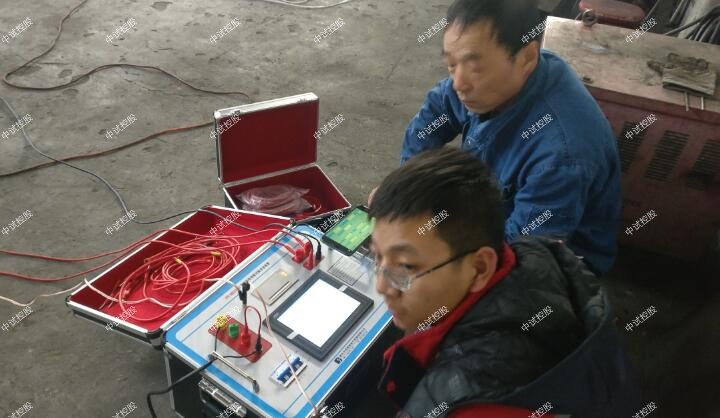

ZSBP-324kVA/270kV变频串联谐振交流耐压装置、220KV高压电缆打耐压试验装置
串联谐振被试品对象及试验要求：

110kV开关、母线、绝缘子、套管等电气设备的交流耐压试验，中试控股试验频率为20-300Hz,试验电压不超过265kV。

110kV/40000kVA主变分段绝缘的交流耐压试验，电容量≤0.018μF，试验频率为45-65Hz，试验电压不超过80kV。

35kV/300mm2电缆1km，电容量≤0.1945μF，试验频率为20-300Hz,试验电压52kV。

6kV/3*120mm2电缆6500m，电容量≤2.13μF，试验频率为20-300Hz,试验电压15kV。

10kV/50MW发电机，中试控股电容量≤0.33uF，试验频率为45-55Hz，试验电压不超过23kV。

工作环境：

环境温度：－150C –40 0C;

相对湿度：≤90%RH;

海拔高度: ≤3000米；

装置主要技术参数及功能：

额定容量：324kVA；

输入电源：单相220V/三相380V电压，频率为50Hz；

额定电压：45kV；90kV；180kV；270kV

额定电流：7.2A；3.6A；1.8A；1.2A；

ZSBP-324kVA/270kV变频串联谐振交流耐压装置、220KV高压电缆打耐压试验装置工作频率：20-300Hz；

波形畸变率：输出电压波形畸变率≤1%；

工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

温 升：中试控股额定负载下连续运行60min后温升≤65K；

品质因素：装置自身Q≥30(f=45Hz)；

中试控股保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

测量精度：系统有效值1.5级；

ZSBP-324kVA/270kV变频串联谐振交流耐压装置、220KV高压电缆打耐压试验装置中试控股采用的是谐振原理，在系统回路中产生一定频率的电压与回路中的电容，电抗产生谐振，其电容（试品）两端产生谐振电压后，再进行升压，使电容两端的电压达到试验电压。

       通过以上原理和现场的实际试验情况，一般变频串联谐振试验装置试验中的过电压发生于两种情况下，一种是在仪器寻找谐振点，产生谐振电压的过程中；一种是在升压到达试验电压的情况下。

       中试控股在通过串联谐振试验找到谐振点并升压到试验电压时，如果出现试品耐压不合格或者现场环境没发生大的变化等现象，试验是不会产生过电压保护或者其他故障。但是由于电网电压不是恒定的，电源输入电压是波动的，那么高压输出也是具有一定的波动性，此种情况可能会造成电压波峰出现过电压保护。如果出现电源电压波动，可以调整仪器的过电压保护，提高过电压保护设置，我们一般要求过电压保护设置到电压保护的1.1倍，此时设置到1.2倍基本没有问题。
