高压输电线路综合测试仪

 相关规程标准:

      《 DL/T 1119-2010 输电线路参数测试仪通用技术条件中试控股 》
      《 110千伏及以上送变电基本建设工程启动验收规程 》
      《 DL/T 559-94  220-500kV电网继电保护装置运行整定规程 》
      《 GB 50150 - 2016 电气装置安装工程电气设备交接试验标准中试控股 》

高压输配电线路运行维护的要点
　　 线路的防风维护
　　杆塔是高压输配电线路的重要组成部分，杆塔稳固是高压输配电线路正常工作的基本保障，但是，在现实生活中，风力的大小会直接影响杆塔的水平荷载，如果杆塔地基牢固度不足，就会出现杆塔倾斜、倒塌等情况。对此，在维护工作中，需要适当加宽、加强塔基，提高塔基的牢固程度，使其对较大等级风力有足够抵抗能力，有效保障线路的正常工作。
　　 线路的防雷维护
　　雷击是高压输配电线路最容易发生的安全问题，做好雷击的防护十分必要，防护措施主要有：①安装避雷线、避雷针或者避雷器等，通过这些避雷设施，预防雷电直接接触导线，有效减小导线所受到的伤害，降低导线故障率；②使用自动重合闸，中试控股使短路线路短时间内可以自动合闸通电，降低雷击跳闸的影响，发挥补救与控制作用。
　　 绝缘子的防污维护
　　绝缘子是预防高压输配电线路短路故障发生的重要装置，绝缘子受污后，其绝缘能力会被削弱，发生绝缘子闪络，造成电流外漏，引发短路等一系列故障。所以，必须做好绝缘子的防污维护，做好绝缘子的日常清理与定时定点清理，并安装探测器来监测地漏电流，根据监测结果来判断绝缘子的污染情况，做出合理的清理计划。

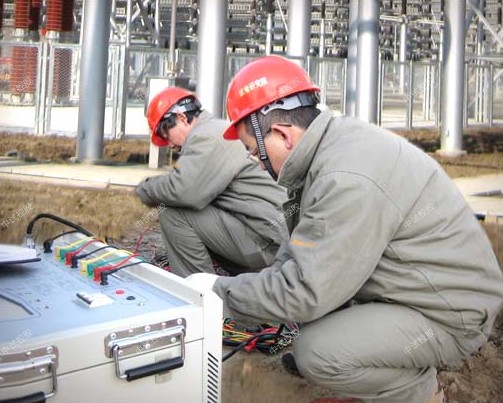

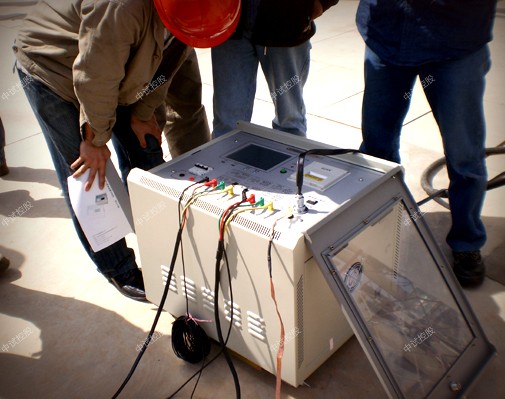

ZSXL-Y 输电线路异频参数测试系统、高压输电线路综合测试仪
ZSXL-Y输电线路异频参数测试系统，集成异频测试电源、测量仪表、数学模型于一体，消除强干扰的影响，保证仪器设备的安全，能极其方便快速、准确地测量输电线路的工频参数。

特征
1、本输电线路异频参数测试系统能快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，还可以测量线路间互感和耦合电容(线路直阻采用专门的线路直阻仪进行测量) ；
2、抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量；
3、外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量；
4、输电线路异频参数测试系统以DSP数字信号处理器为内核，实现测试电源、仪表、计算模型集成化，将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶，旋转鼠标操作方式，面板汉字微型打印机打印结果，操作十分简便；
5、测试过程快捷，仪器自动完成测试方式控制、升压降压控制和数据测量和计算，并打印测量结果，一个序参数的测量约一分钟就能完成，试验时间缩短，工作量大大减小，5分钟内可完成传统方法两个小时的工作量；
6、测量精度高，仪器本身提供接近工频的异频电源(47.5Hz和52.5Hz)，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；
7、解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；
8、输电线路异频参数测试系统可以保存2048组测试数据，并能够通过USB接口导出到上位计算机进行数据管理及报告生成。

参数

ZSXL-Y 输电线路异频参数测试系统、高压输电线路综合测试仪供电电源 三相，AC380V±10%，15A，50Hz (有效值)
仪器内部异频电源特性 最大输出电压 三相，0～200V(有效值＜±1%)
最大输出电流 5A
输出频率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因数在0.1～1.0时，±0.5%读数±1个字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大输出功率 三相3×3kW(9kW)
具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路)
测量范围 电容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
线路长度从0.3km到400km均应能够稳定准确测试
测量分辨率 电容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
ZSXL-Y 输电线路异频参数测试系统、高压输电线路综合测试仪测量准确度 电容 ≥1μF时，±1%读数±0.01μF
＜1μF时，±3%读数±0.01μF
阻抗 ≥1Ω时，±1%读数±0.01Ω
＜1Ω时，±3%读数±0.01Ω
阻抗角 测试条件：电流＞0.1A
±0.3°(电压＞1.0V)，±0.5°(电压:0.2V～1.0V)
保护功能护功能 仪器具有过流、过压、接地等保护功能。 仪器面板带有三相保险，过流过压都是通过保险保护仪器安全和操作人员安全(前提是按照高压试验安全操 作要求，将仪器大地端子可靠接地)，不会烧坏仪器。
波形畸变率 正弦波，畸变率＜2%。
绝缘性能、抗震性能   绝缘电阻(MΩ)
电源输入端 大于10 MΩ
电流输出端 大于10 MΩ
电压测量端 大于10 MΩ
耐压强度 1.5kV，1min，无击穿飞弧；满足长途、恶劣路面运输,试验室做0.5m跌落试验后能可靠稳定测试
抗干扰参数 抗干扰电流 线路首末两端短接接地时不小于50A。 能在仪器输出信号与干扰信号之比为1：10的条件下稳定准确完成测试。 具有二相线路工频参数测试的功能。
重量 主机65Kg
ZSXL-Y 输电线路异频参数测试系统、高压输电线路综合测试仪使用环境 使用环境：环境温度：-15℃～40℃；相对湿度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

高压输配电线路运行及维护

在电力系统中，中试控股许多电力输送都需要使用高压输配电线路，尤其是大型工业生产区，如果高压输配电线路运行出现问题，就会造成严重的经济损失，加上其高压特性，对周边群众的生命财产安全也有着极大威胁。因此，加强对高压输配电线路运行的研究，提高维护工作水平，保障高压输配电线路的安全，有着重要现实意义。
　　1、影响高压输配电线路运行安全的因素
　　1.1 人为破坏因素
　　人为破坏是造成高压输配电线路损坏的原因之一，其发生的原因主要是未认识到高压输配电线路的重要性。人为破坏大多是间接破坏，包括在高压输配电线路附近植树造林、工程施工等，前者会增加高压输配电线路火灾发生概率，后者则会造成地基破坏，杆塔倒塌引起线路断裂；此外，也有小部分人为获取私利，盗取地下电缆。
　　1.2 自然环境因素
　　自然环境因素是影响高压输配电线路运行安全的重要因素，尤其在一些恶劣天气下，高压输配电线路容易被损坏，中试控股常见的问题有：当遇到冰雪天气时，导线、杆塔上凝结冰霜，增加了导线、杆塔上的垂直荷载，容易造成导线的短路、断裂，严重者会发生杆塔倒塌；当遇到雷电天气时，空旷地洼地区的高压输配电线路易发生雷电现象，引发断电问题。
