输电线路故障测试仪

电能供应量加大
　　随着我国的改革开放，逐渐发展出了很多大中型城市，这些城市在发展中，以后后期的运行中，都依赖电源，中试控股再加上工商业的繁荣，我国对电能的需求量加大，这样对于供电企业而言，在这方面会面临很大的压力。如果日常维护管理不到位，出现了长时间超负荷运行，那么就可能出现短路、线路中断、线路起火等问题，针对这些情况，要求工作人员在日常维护中，必须加大对电力设备的检查力度，对于发生过重大安全事故的设备，要做重点的检查，避免故障的再次发生。
　　 发生故障的主观原因
　　由于电力工程质量不合格，后期运行不到位，再加上整体规划设计不合理，导致故障频发。第一，出现短路问题，在山丘中安装输配电线路，如果树木和线路之间的安全距离没有控制好，那么二者就容易连接，经常发生短路故障；第二，线路在正常运行时，如果在日常检查过程中，工作人员没有严格按照流程操作，对线路下生长的草木没有及时清理，对树木没有修整，就会出现短路甚至是跳闸故障；第三，对于输配电线路而言，如果线路中的线对线平行度出现问题，导致各自线路的安全距离不够，在强电流作用下，就会出现打连火灾，直接影响用户的用电安全。
　　对客观因素的分析
　　一般设计输电线路时，尽可能都远离城市中心和农村，这些地方是野外、郊区，因此在很大程度上会受到自然因素的影响。例如雷击比较严重，据不完全统计，雷击导致的线路问题占到12%，除此之外，雷雨、暴风雪也会有影响，这些自然因素是不能控制的，但是在设计中一定要安装避雷针，除此之外，相关的配套设施也要进行配置安装，将自然因素对线路的影响降到最低。

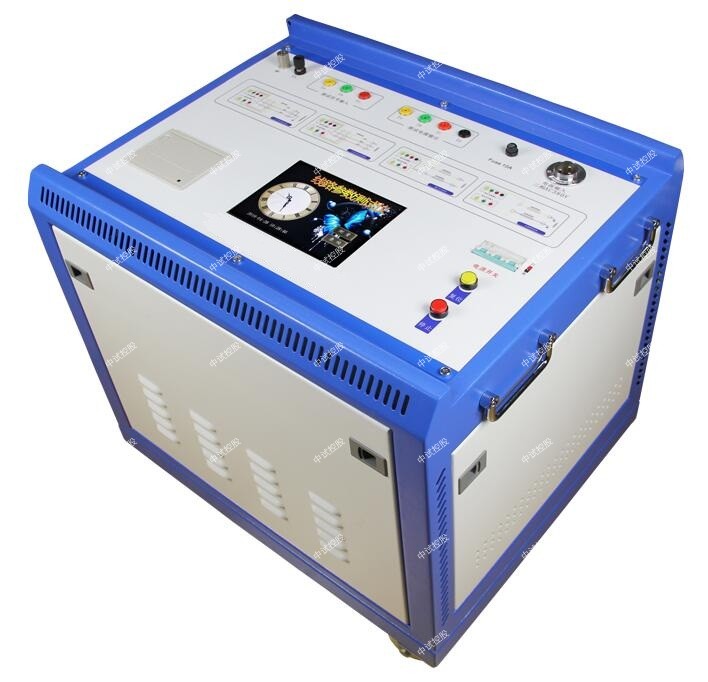

ZSXL-Y 输电线路异频参数测试系统/输电线路故障测试仪
ZSXL-Y输电线路异频参数测试系统，集成异频测试电源、测量仪表、数学模型于一体，消除强干扰的影响，保证仪器设备的安全，能极其方便快速、准确地测量输电线路的工频参数。

特征
1、本中试控股输电线路异频参数测试系统能快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，还可以测量线路间互感和耦合电容(线路直阻采用专门的线路直阻仪进行测量) ；
2、抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量；
3、外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量；
4、输电线路异频参数测试系统以DSP数字信号处理器为内核，实现测试电源、仪表、计算模型集成化，将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶，旋转鼠标操作方式，面板汉字微型打印机打印结果，操作十分简便；
5、测试过程快捷，仪器自动完成测试方式控制、升压降压控制和数据测量和计算，并打印测量结果，一个序参数的测量约一分钟就能完成，试验时间缩短，工作量大大减小，5分钟内可完成传统方法两个小时的工作量；
6、测量精度高，仪器本身提供接近工频的异频电源(47.5Hz和52.5Hz)，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；
7、解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；
8、输电线路异频参数测试系统可以保存2048组测试数据，并能够通过USB接口导出到上位计算机进行数据管理及报告生成。

参数

ZSXL-Y 输电线路异频参数测试系统/输电线路故障测试仪供电电源 三相，AC380V±10%，15A，50Hz (有效值)
仪器内部异频电源特性 最大输出电压 三相，0～200V(有效值＜±1%)
最大输出电流 5A
输出频率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因数在0.1～1.0时，±0.5%读数±1个字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大输出功率 三相3×3kW(9kW)
具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路)
测量范围 电容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
线路长度从0.3km到400km均应能够稳定准确测试
测量分辨率 电容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
测量准确度 电容 ≥1μF时，±1%读数±0.01μF
＜1μF时，±3%读数±0.01μF
阻抗 ≥1Ω时，±1%读数±0.01Ω
＜1Ω时，±3%读数±0.01Ω
阻抗角 测试条件：电流＞0.1A
±0.3°(电压＞1.0V)，±0.5°(电压:0.2V～1.0V)
ZSXL-Y 输电线路异频参数测试系统/输电线路故障测试仪保护功能护功能 仪器具有过流、过压、接地等保护功能。 仪器面板带有三相保险，过流过压都是通过保险保护仪器安全和操作人员安全(前提是按照高压试验安全操 作要求，将仪器大地端子可靠接地)，不会烧坏仪器。
波形畸变率 正弦波，畸变率＜2%。
绝缘性能、抗震性能   绝缘电阻(MΩ)
电源输入端 大于10 MΩ
电流输出端 大于10 MΩ
电压测量端 大于10 MΩ
ZSXL-Y 输电线路异频参数测试系统/输电线路故障测试仪耐压强度 1.5kV，1min，无击穿飞弧；满足长途、恶劣路面运输,试验室做0.5m跌落试验后能可靠稳定测试
抗干扰参数 抗干扰电流 线路首末两端短接接地时不小于50A。 能在仪器输出信号与干扰信号之比为1：10的条件下稳定准确完成测试。 具有二相线路工频参数测试的功能。
重量 主机65Kg
输电线路异频参数测试系统使用环境 使用环境：环境温度：-15℃～40℃；相对湿度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

输配电线路运行管理及维护方法

通过调查发现，当前在输配电线路运行管理中还存在很多问题，例如不同地区影响因素不同，受到天气、气候、地域、海拔的影响，以及经济的快速发展，用电需求急剧增加，再加上配电范围广、管理人员不足，在管理中不能进行细致化、集约化的管理，因此管理维护中容易出现故障，导致局部地区电力中断，影响居民的日常用电，下面中试控股就综合对这些问题进行分析，从中总结出有效的管理措施，提高我国的用电管理水平，为以后这方面技术的发展奠定基础。
　　输配电管理中面临的问题和难点
　　受到地理环境的影响
　　中试控股在对输配电线路进行管理和维护过程中，由于不同地区的地理环境，自然气候不同，因此管理和维护的重点也不同。我国地域辽阔，不仅有高原、高海拔地区，同时也有酷暑、苦寒等地区，这些地方的地理环境，天气情况都不同，直接影响输配电管理工作。如果在设计时不对这些影响因素加以考虑和分析，那么在日后的维护管理中肯定会面临很多问题。因此工作人员在日常维护工作中，一定要对设备缺陷进行记录，根据其受到破坏情况的不同，对受损情况做具体的分类，然后在后期进行审查，将所有的安全隐患都排除掉，避免线路在运行中出现故障，造成局部的停电。
