输电线路监测仪

输配电线路的维护措施
建立健全线路管理制度
　　输配电线路的维护是一项重要且必要的工作，必须长期坚持下去，需要依靠中试控股完善的管理制度才能实现更加理想的维护效果，建立健全线路管理制度，能够为相关工作的开展提供可靠的依据，同时还能形成有效的约束作用。根据输配电线网的运行特点，制定出针对性的管理制度，加强对各个运行细节的控制；明确线路运行管理责任，采用分中试控股区分段的方法将线路管理责任进行划分，将管理责任落实到相关部门或者个人；对线路中的各种运行设备进行定期或者不定期检查，保证其工作性能的良好性。
加强线路管理力度

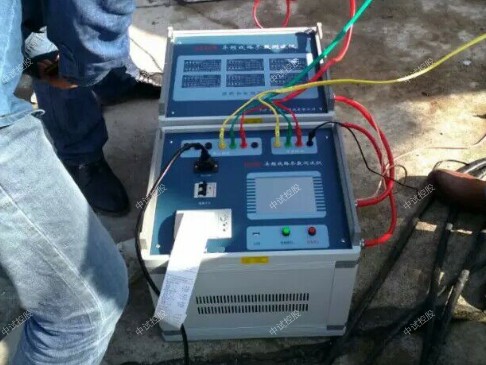

ZSXL-Y 输电线路异频参数测试系统、输电线路监测仪
ZSXL-Y输电线路异频参数测试系统，集成异频测试电源、测量仪表、数学模型于一体，消除强干扰的影响，保证仪器设备的安全，能极其方便快速、准确地测量输电线路的工频参数。

特征
1、本输电线路异频参数测试系统能快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，还可以测量线路间互感和耦合电容(线路直阻采用专门的线路直阻仪进行测量) ；
2、抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量；
3、外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量；
4、输电线路异频参数测试系统以DSP数字信号处理器为内核，实现测试电源、仪表、计算模型集成化，将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶，旋转鼠标操作方式，面板汉字微型打印机打印结果，操作十分简便；
5、测试过程快捷，仪器自动完成测试方式控制、中试控股升压降压控制和数据测量和计算，并打印测量结果，一个序参数的测量约一分钟就能完成，试验时间缩短，工作量大大减小，5分钟内可完成传统方法两个小时的工作量；
6、ZSXL-Y 输电线路异频参数测试系统、输电线路监测仪测量精度高，仪器本身提供接近工频的异频电源(47.5Hz和52.5Hz)，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；
7、解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；
8、输电线路异频参数测试系统可以保存2048组测试数据，并能够通过USB接口导出到上位计算机进行数据管理及报告生成。

参数

仪器供电电源 三相，AC380V±10%，15A，50Hz (有效值)
仪器内部异频电源特性 最大输出电压 三相，0～200V(有效值＜±1%)
最大输出电流 5A
输出频率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因数在0.1～1.0时，±0.5%读数±1个字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大输出功率 三相3×3kW(9kW)
具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路)
ZSXL-Y 输电线路异频参数测试系统、输电线路监测仪测量范围 电容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
线路长度从0.3km到400km均应能够稳定准确测试
测量分辨率 电容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
测量准确度 电容 ≥1μF时，±1%读数±0.01μF
＜1μF时，±3%读数±0.01μF
阻抗 ≥1Ω时，±1%读数±0.01Ω
＜1Ω时，±3%读数±0.01Ω
阻抗角 测试条件：电流＞0.1A
±0.3°(电压＞1.0V)，±0.5°(电压:0.2V～1.0V)
保护功能护功能 仪器具有过流、过压、接地等保护功能。 仪器面板带有三相保险，过流过压都是通过保险保护仪器安全和操作人员安全(前提是按照高压试验安全操 作要求，将仪器大地端子可靠接地)，不会烧坏仪器。
波形畸变率 正弦波，畸变率＜2%。
绝缘性能、抗震性能   绝缘电阻(MΩ)
电源输入端 大于10 MΩ
电流输出端 大于10 MΩ
电压测量端 大于10 MΩ
耐压强度 1.5kV，1min，无击穿飞弧；满足长途、恶劣路面运输,试验室做0.5m跌落试验后能可靠稳定测试
抗干扰参数 抗干扰电流 线路首末两端短接接地时不小于50A。 能在仪器输出信号与干扰信号之比为1：10的条件下稳定准确完成测试。 具有二相线路工频参数测试的功能。
ZSXL-Y 输电线路异频参数测试系统、输电线路监测仪重量 主机65Kg
输电线路异频参数测试系统使用环境 使用环境：环境温度：-15℃～40℃；相对湿度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

实行有计划的线路管理，针对线路的具体检修情况制定出下一次的检修计划，列出需要重点进行检查的环节和对象；对需要维修的线路以及设备费用进行估算，并上报主管部门审批。将线路管理工作进行落实，采用不同形式的巡视方法对线路运行情况进行全方位监控；发动群众力量，提高群众保护线路意识，使其积极参与到线路管理工作中。在进行线路管理的时候要严格按照管理制度进行每一步工作，对各种线路故障问题进行详细的记录、分类，提出针对性的治理措施降低故障发概率。
做好日常检修工作
　　日常检修是输配电线路维护中的重点工作，也是保证线路正常运行的基础，必须提高重视力度。电力部门应该认识到日常检修工作对于线路运行安全及稳定的重要性，加大人力、财力支持，为相关工作的开展提供基础保障；在对线路进行维护时要坚持预防为主、防治结合的基本原则，及时排除各种故障隐患，从根本上避免线路出现运行故障；在进行维修工作的时候，采用带电作业和停电作业相结合的方法，降低线路故障造成的损失。
　　中试控股保证输配电线路的正常运行意义重大，通过对输配电线路常见故障进行分类，找出引起故障的具体原因，制定针对性的解决措施，做好日常维护工作，加强对线路故障的排查，及时排除存在的故障隐患，降低故障发生概率，在提高输配电线路运行的稳定性及安全性方面起到了重要作用。
