电力技术
开关耐压试验仪
时间:2021-01-15

开关耐压试验仪

35kv开关耐压打多少

断口是118Kv 工频是95Kv

10KV1min工频耐压是42KV(38KV是交接实验耐压)(断口48KV),冲击耐压是75KV(断口85).35KV1min工频耐压是95KV,冲击耐压是185KV.

一般情况下,35KV的高压开关柜是不作整体耐压试验的,而要求对内部的元件进行单独试验;若开关柜内有油浸式电力变压器、并联电抗器,则试验为85KV,交接试验为72KV;若开关柜内有断路器和电压、电流互感器,则试验为80KV,交接试验为72KV;若开关柜内有干式电抗器,则试验为80KV,交接试验为80KV;若开关柜内有支柱绝缘子和隔离开关,则试验为100KV,交接试验为100KV;若开关柜内有干式电力变压器,则试验为70KV,交接试验为60KV.

35kv变压器油箱密封试验标准:24h,50kpa,注:密封性能要求,在试验后应无渗漏和损伤.波纹油箱密封试验剩余压力不小于规定值的70%.35kv变压器油箱机械强度试验标准

交流耐压试验共三个项目,就是相对地的交流耐压试验;极间(断口)交流耐压试验;相间交流耐压试验(仅对三相共箱的断路器进行).交接和试验按85kV/1min;预防性试验72kV/1min.接线用文字很难表达,有时间的话画个图给你.

根据《电气装置安装工程 电气设备交接试验标准》gb 50150-91 的规定,10kv油浸变压器交流工频耐压试验标准为:出厂35kv,交接30kv;10kv并联电抗器交流工频耐压试验标准为:出厂35kv,交接30kv;10kv电压互感器交流工频耐压试验标准





开关耐压试验仪/ ZSYDJ-5KVA/50KV工频耐压试验装置


10KV耐压试验机5KVA/50KV / ZSYDJ-5KVA/50KV工频耐压试验装置 是根据DL/T848.2-2004行业标准而设计的,中试控股的全套装置由高压试验变压器和TC/XC控制箱(台)组成,其中TC/XC控制箱(台)由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

 ZSYD(J/Z)-5KVA/50KV高压试验变压器:
容量:5KVA
输入电压:AC200V  50Hz
输入电流:25A
输出电压:AC:50KV    DC:70KV
输出电流:AC:100mA    DC:100mA

ZSXC-5KVA控制箱:
容量:5KVA
输入电压:AC220V 50Hz
输入电流:23A
输出电压:0~250V
输出电流:0~25A


1.日期、电压、电流、时间四组数据同蓝色5.7寸大屏液晶显示,带背光,读数清晰、直观,同时显示电压、电流、时间等,有各种数据设置功能;

2.中试控股全中文界面,工作状态显示,操作简单明了,适用面广;

3.带状态显示,带提醒功能,使用者对设备所处的状态一目了然;

4.轻触式面板按键操作,所有功能均可通过按键设定,提高了产品的安全性、可靠性;

5.中试控股全数字式调校,摒弃了陈旧的电位器调整方式,现场使用极为方便;

6.按键直接设定电流、电压变比,在不同变比输入的情况下,应用自如;

7.电流、过电压保护。保护准确、迅速,可有效保证人员和设备的安全;

8.按键,可轻松实现电压的交流、直流两种显示方式,有自动升压功能,有交/直流转换显示功能;升压速度可调整,能满足不同升压速度的需求;

9.硬、软件抗干扰技术相结合,性能稳定,抗干扰性强;

10.路输出,可靠的过流过压保护,精确的电压控制能力,较小的电压控制误差;可用于过流、过压保护等不同场合;

11.电器启动/停止条件可任意设定。可设定时间范围1秒~9999秒;

12.远程通信、门联锁警灯警铃、外接分压器校验接口等;

14.积小、重量轻、结构合理、可靠耐用

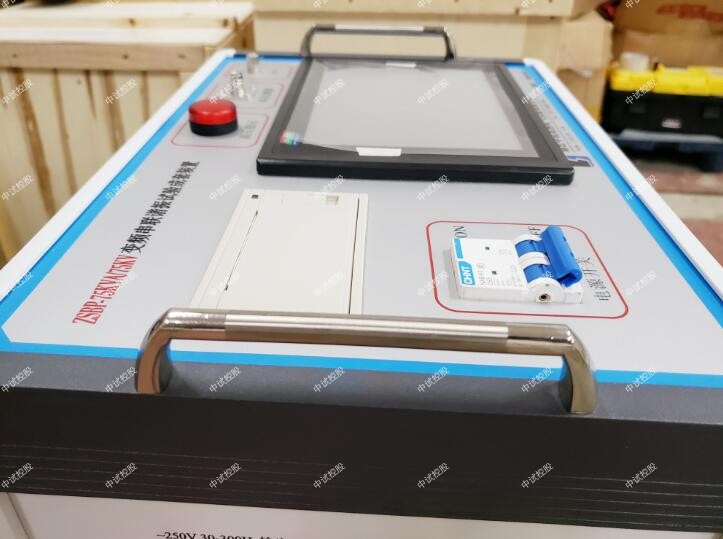

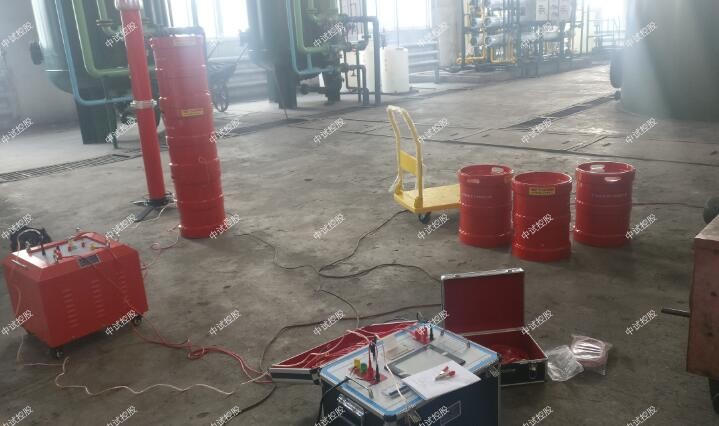

ZSBP-270kVA/108kV 变频串联谐振试验装置开关耐压试验仪

一、 被试品对象及试验要求:

1、35kV/300mm2电缆2km的交流耐压试验,电容量≤0.389uF,试验频率30-300Hz,试验电压52kV,试验时间60min。

2、10kV/400mm2电缆5km的交流耐压试验,电容量≤2.1uF,试验频率30-300Hz,试验电压22kV,试验时间5min。

3、35kV开关柜、互感器、母线母盘的交流耐压试验,试验频率30-300Hz,试验电压95kV,试验时间1min。

二、 串联谐振工作环境:

1. 环境温度:-100C –50 0C;

2. 相对湿度:≤90%RH;

3. 海拔高度: ≤1000米;

三、 装置主要技术参数及功能:

1. 额定容量:270kVA;

2. 输入电源:单相220或三相380V电压,频率为50Hz;

3. 额定电压:27kV;54kV;108kV

4. 额定电流:10A;5A;2.5A

5. 工作频率:30-300Hz;

6. 装置输出波形:正弦波

7. 波形畸变率:输出电压波形畸变率≤1%;

8. 工作时间:额定负载下允许连续60min;过压1.1倍1分钟;

9. 温 升:额定负载下连续运行60min后温升≤65K;

10. 品质因素:装置自身Q≥30(f=45Hz);

11. 保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

12. 测量精度:系统有效值1.5级;

特点:
1、装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作并能记下闪络电压值,以供试验分析。
2、整个装置单件重量很轻,便于现场使用。
3、装置具有三种工作模式:全自动模式、手动模式、自动调谐手动升压模式;方便用户根据现场情况灵活选择,提高试验速度。
4、能存储和异地打印数据,存入的数据编号是数字,方便识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。
6、ZSBP-44kVA/44kV变频串联谐振耐压试验装置采用DSP平台技术,可根据用户需要增减功能和升级,人机交换界面更为人性化。
7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此试验所需的电源功率只有试验容量的1/Q。
8、设备的重量和体积大大减少。串联谐振装置中,省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振激磁电源只需试验容量的1/Q,中试控股使得系统重量和体积大大减少,一般为普通试验装置的1/10-1/30。
9、有效改善输出电压波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效防止了谐波峰值对试品的误击穿。
10、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q,而用并联谐振或者试验变压器做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的忧患。
11、不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪络电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且不会出现任何恢复过电压。


ZSZGF-60KV、5mA直流高压发生器开关耐压试验仪
直流高压发生器是根据中国新电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分:直流高压发生器》设计制造的新一代便携式高压检测仪器,专门用来检测电力器件的电气绝缘强度和泄漏电流。
技术参数
规格 60/5
额定电压(kV) 60
额定电流(mA) 5
额定功率(W) 300
整机质量(kg) 9
整机体积(mm³) 465*390*190
倍压筒高度(mm) 440
输出电压精度 ±(1.0%读数±2个字)
输出电流精度 ±(1.0%读数±2个字)
纹波系数 ≤0.5%
工作方式 间断使用,额定负载30分钟
过载能力 空载电压可超出额定电压10%使用10分钟
最大充电电流为1.25倍额定电流
电源 AC220V±10% 50HZ
工作环境 温度: -10-40℃
 相对湿度:室温为25℃时不大于85%(无凝露)
 海拔高度:1500米以下



开关耐压试验仪60KV一体式直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。

注意事项
1、请务必反复检查直流泄漏电流耐压试验仪ZGF-60KV/2mA联接线、接地线是否正确,各部位接地要良好,严禁接地线串联。注意安全距离,确保人身安全。
2、每次试验后,应将升压电位器回到零位(粗调、细调都回零位),按绿色按钮,切断高压并关闭电源开关,zui后进行放电。
3、未经允许,请勿开启仪器,这会影响产品的保修。自行拆卸概不负责。
4、仪器运输时应避免雨水浸蚀,严防碰撞和坠落。

60KV一体式直流高压发生器应用AIPWM技术,对PWM技术的不准确线性度进行了调整,使仪器精度得到了大幅度提高。并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值,不能设定电流值及电压飘移的问题,在保持手动0.75UDC1mA功能按钮的基础上,增加了AI全自动氧化锌避雷器测量,电缆分段耐压试验,自动耐压试验功能,并可以直接打印试验报告及保存实验报告,避免了实验报告手写有错误的问题,保留了手动方式,增加了任意电压、电流下打印功能,及总时间T1和分段计时T2功能。仪器增加了万年历和时间功能,实验报告带有时间和日期。

60KV一体式直流高压发生器具有多种保护功能,如:低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。推动信号快速关断保护在输出端采用专用传感器取样,反应时间为纳秒级,通过纳秒级的光隔离元件和纳秒级的模拟开关,全过程在2微秒内将功放电路的推动信号切断,保证在输出短路的情况下,不损坏功率器件。是指主要用于绝缘和漏电检测中的高压电源,高压电源和高压发生器已经没有严格的区别。

60KV一体式直流高压发生器在行业内率先采用分节式结构,即既可用于高电压等级,又能用于较低电压等级,并保持其精度不变。以100/200kV/2mA分两节为例,单节时可做100kV/2mA使用,可用于35kV及以下系统电气设备直流高压试验,此时可保证测量的准确性避免大马拉小车;两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。
