操作隔离开关时拉不开怎么办？
一、隔离开关介绍

   隔离开关（Isolatingswitch）是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

   隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

    一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

    隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

二、隔离开关拉不开的原因 ①冰雪冻结；

②传动机构卡涩；

③接触部分熔接或卡住。

（1）用手动操动机构操作的

三、隔离开关拉不开的解决办法 隔离开关发生拉不开时，不应强行拉开。操作时应注意检查支柱绝缘子及机构的动作，防止绝缘子断裂。

（2）用电动操动机构操作的隔离开关拉不开时，应停止操作，检查电动机及连杆。

（3）用液压操动机构操作的隔离开关拉不开时，应检查液压泵内是否缺油，油质是否变差;若是油压降低不能操作时，应断开油泵电源，改用手动操作。

（4）操动机构的使用部分故障不能操作时，应向调度员申请倒负载后停电处理。

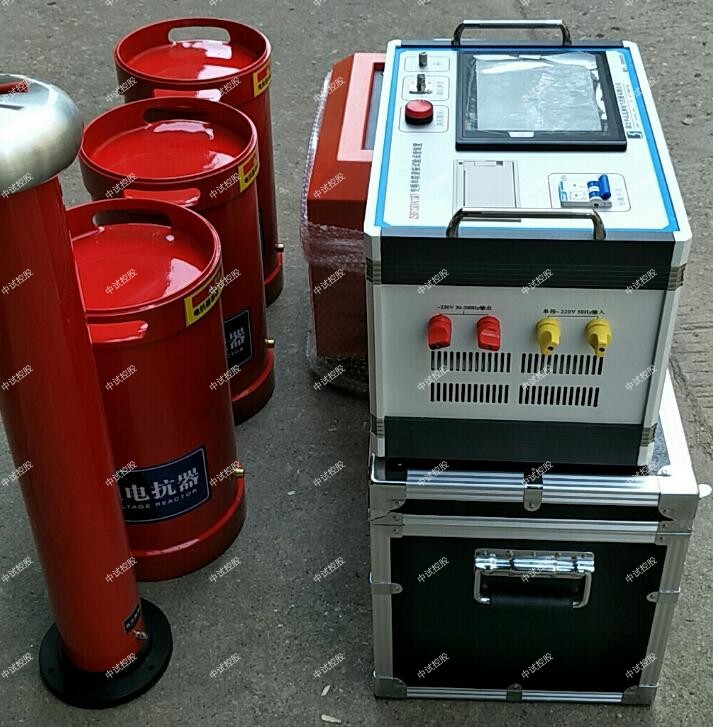

ZSBP-22kVA/22kV 变频串联谐振耐压试验装置、隔离刀闸耐压试验装置
一、 满足试品范围

1、10kV/25mm2电缆1km交流耐压试验，电容量≤0.1576uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、10kV/120mm2电缆0.6km交流耐压试验，电容量≤0.1562uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

3、10kV/300mm2电缆0.5km交流耐压试验，电容量≤0.1877uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

4、10kV/630mm2电缆0.2km交流耐压试验，电容量≤0.102uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

特征
变频串联谐振耐压试验装置，中试控股采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。

我公司调频谐振装置主要功能及其技术特点：

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

2、整个装置单件重量很轻，便于现场使用。

3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。

4、能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、中试控股采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。

7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。

8、设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

9、有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。



ZSZGF-60KV、5mA直流高压发生器、隔离刀闸耐压试验装置
直流高压发生器是根据中国最新电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分：直流高压发生器》设计制造的新一代便携式高压检测仪器，专门用来检测电力器件的电气绝缘强度和泄漏电流。
本仪器采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。使用进口大功率IGBT器件及其驱动技术，消除开关干扰，实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管，使倍压筒更加小巧轻便，提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论，采用屏蔽、隔离和接地等措施，提升整机安全性，并能承受额定电压放电而不损坏。仪器保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。过压整定选用数字拨码开关，操作简单并具有较高的整定精度。增设智能高精度0.75U功能按钮，利于氧化锌避雷器的测试。
本仪器选用一体式设计方案：倍压筒和主机放置在一个机箱内，结合最新科技、选用最新器件，实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点，是高压测试行业的理想测试仪器。
仪器功能
本仪器适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验，亦可作静电吸尘、喷涂等电源。

仪器特征
1.输出电压稳定：采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。全量程平滑调压，输出电压精度高。主机电压表直接显示加载在负载上的电压值，无需外加分压器，接线操作简单。电压分辨率0.1kV，电流分辨率1uA。
2.保护全面：保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。
3.0.75U功能：增设智能高精度0.75U功能一键按钮，按下此按钮，电压电流自动跳转至0.75U状态，利于氧化锌避雷器的测试。
4.零起升压：升压电位器零起升压，采用进口多圈电位器，升压过程平稳，调节精度高。
5.过压设定：过压整定选用数字拨码开关，操作简单，并具有较高的整定精度。
6.一体式设计：选用一体式设计方案，主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带。
7.性能可靠：关键器件选用高性能进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏。
8.操作简单：仪器界面各功能按键，布局合理，指示清晰，易学易用。

技术参数
规格 60/5
额定电压（kV） 60
额定电流（mA） 5
额定功率（W） 300
整机质量（kg） 9
整机体积（mm³） 465*390*190
倍压筒高度（mm） 440
输出电压精度 ±(1.0%读数±2个字)
输出电流精度 ±(1.0%读数±2个字)
纹波系数 ≤0.5%
工作方式 间断使用，额定负载30分钟
过载能力 空载电压可超出额定电压10%使用10分钟
最大充电电流为1.25倍额定电流
电源 AC220V±10%　50HZ
工作环境 温度： -10-40℃
 相对湿度：室温为25℃时不大于85%（无凝露）
 海拔高度：1500米以下



60KV一体式直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。

注意事项
1、请务必反复检查直流泄漏电流耐压试验仪ZGF-60KV/2mA联接线、接地线是否正确,各部位接地要良好,严禁接地线串联。注意安全距离,确保人身安全。
2、每次试验后,应将升压电位器回到零位(粗调、细调都回零位),按绿色按钮,切断高压并关闭电源开关,zui后进行放电。
3、未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸概不负责。
4、仪器运输时应避免雨水浸蚀,严防碰撞和坠落。

60KV一体式直流高压发生器应用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值，不能设定电流值及电压飘移的问题，在保持手动0.75UDC1mA功能按钮的基础上，增加了AI全自动氧化锌避雷器测量，电缆分段耐压试验，自动耐压试验功能，并可以直接打印试验报告及保存实验报告，避免了实验报告手写有错误的问题，保留了手动方式，增加了任意电压、电流下打印功能，及总时间T1和分段计时T2功能。仪器增加了万年历和时间功能，实验报告带有时间和日期。

60KV一体式直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。是指主要用于绝缘和漏电检测中的高压电源，高压电源和高压发生器已经没有严格的区别。



ZSYDJ-5KVA/50KV工频耐压试验装置、隔离刀闸耐压试验装置

是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

 ZSYD(J/Z)-5KVA/50KV高压试验变压器：
容量：5KVA
输入电压：AC200V  50Hz
输入电流：25A
输出电压：AC：50KV    DC：70KV
输出电流：AC:100mA    DC:100mA

ZSXC-5KVA控制箱：
容量:5KVA
输入电压:AC220V 50Hz
输入电流:23A
输出电压:0～250V
输出电流:0～25A

1.日期、电压、电流、时间四组数据同蓝色5.7寸大屏液晶显示，带背光，读数清晰、直观,同时显示电压、电流、时间等，有各种数据设置功能;

2.中试控股全中文界面，工作状态显示，操作简单明了，适用面广;

3.带状态显示，带提醒功能，使用者对设备所处的状态一目了然;

4.轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性;

5.中试控股全数字式调校，摒弃了陈旧的电位器调整方式，现场使用极为方便;

6.按键直接设定电流、电压变比，在不同变比输入的情况下，应用自如;

7.电流、过电压保护。保护准确、迅速，可有效保证人员和设备的安全;

8.按键，可轻松实现电压的交流、直流两种显示方式,有自动升压功能，有交/直流转换显示功能;升压速度可调整，能满足不同升压速度的需求;

9.硬、软件抗干扰技术相结合，性能稳定，抗干扰性强;

10.路输出，可靠的过流过压保护，精确的电压控制能力，较小的电压控制误差;可用于过流、过压保护等不同场合;

11.电器启动/停止条件可任意设定。可设定时间范围1秒～9999秒;

12.远程通信、门联锁警灯警铃、外接分压器校验接口等;

14.积小、重量轻、结构合理、可靠耐用

使用方法：

（1）中试控股试验前,要将高压试验变压器的外壳“ ┻ ”端，

电源控制箱的接地端“ ┻ ”必须良好接地,否则将危及人身与设备的安全。

（2）操作前必须熟悉高压试验变压器与电源控制箱的电气原理接线图。如果要做直流耐压与泄漏试验时，可先将高压硅或微安表旋在高压试验变压器的高压端。

（3）中试控股准备完毕，检查线路无误后，可合上总电源开关，此时绿色开关指示灯亮，表示电源已接通；同时绿色停止按钮上的指示灯也亮，假如不亮应把调压器手柄按逆时针方向返回零位,绿色停止按钮上的指示灯亮,否则起动按钮拒 合闸。

（4）中试控股按下起动按钮，红色按钮指示灯亮，这时按顺时针每秒1.5～2千伏的速度均匀缓慢地旋动调压器手柄，高压逐步上升并密切注意电压表的指示及试品情况，直到调到所需试验高压为止。

[高压试验示意图] 高压试验示意图

（5）中试控股要测试产品的耐压试验时间，可拨动定时器所需定时时间再按下定时，即在规定的时间里测试产品耐压，然后报警告知，若被测产品被击穿,过流继电器自动跳闸，此时试品为不合格。

（6）中试控股如需保护被测产品免被击穿，可先在高压侧连续接保护球隙调整保护球放电电压为试验电压的1.15倍左右。

控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。

它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。中试控股按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。

10KV耐压试验机5KVA/50KV / ZSYDJ-5KVA/50KV工频耐压试验装置具有回零检测功能，回零确定后才可进行试验，安全可靠。具有绝缘电阻测试功能，直接反映被试品绝缘强度。

中试控股可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。

1．  接上外部电源，合上电源开关,控制箱绿灯、黄灯亮

(如果黄灯不亮,则说明输出调节手柄不在零位,可逆时针旋转调至零位,直到黄灯亮)，表示可进行试验操作。

2．  按照被试品正常试验所需电流大小和耐压时间，选定电流 倍率转换/切除开关的位置,并设定好过流继电器、时间继电器的动作值。（变压器初级）过流动作设定值=过流继电器刻度盘读数×10×K，其中K为电流倍率转换/切除开关的状态值，分别为1、2、OFF，开关处于×1、×2位置的K值分别为1、2，切除位置为OFF（切除过流保护。

3．  以上所有工作完成后，中试控股表示可以送电操作：按下启动按钮，绿灯灭,红灯亮,一次主回路吸合，调压器受电。顺时针旋动调压器手柄，调压器升压。此时黄灯灭。密切注意高压电压表的指示，当升到被试品的耐压值时，按下计时按钮并注意被试品的情况。

4．  当耐压计时到时，操作箱自动声光报警。应立即逆时针旋转调压器手柄至零位，按停止按钮和计时按钮，红灯灭，绿灯和黄灯亮。试验即告完毕。

5．  在升压或耐压过程中，如发生短路、闪络、击穿等过流时，过流继电器动作，切断主回路。此时应将调压器逆时针旋转至零位。

6．  再次使用时,重复上述步骤。

320×240液晶显示器、高速热敏打印机。

可选择3路、4路、8路等多路测量，高精度传感器和高性能14位AD采集芯片。

人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。

可选显示高压电压、电流，低压电压、电流，时间及耐压结果等数据，显示直观明了。

完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。

自动试验时可在任意点实现升压或降压的暂停，便于在试验中观察试品情况.

具有回零检测功能，回零确定后才可进行试验，安全可靠。

具有绝缘电阻测试功能，直接反映被试品绝缘强度。

逼近式调压算法，中试控股到达设定电压后自动耐压计时，计时结束后自动降压回零。

超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。

试验过程中，都可以按取消按钮退出任何试验。试验出现异常，可以按紧急开关切断高压输出。

精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。

自动错误诊断，易于发现和解决问题。

支持阶段升压（3阶段），可任意设置每阶段电压值，便于发现试品问题。（选配）

支持升压速度智能控制，分0.5kV/S，1kV/S

，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6档速度，方便用户自由选择。

支持交直流两用功能，任选AC/DC试验方式。

配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。

可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。

还可定做10KV耐压试验机5KVA/50KV / ZSYDJ-5KVA/50KV工频耐压试验装置电压微调功能，用于互感器校验系统的升压升流精密调节。

视功能:高压电压 低压电流 零位指示 电源指示 工作指示 计时指示

保护功能:过流保护、零位启动保护、声光语言报警提醒

采用新型时间继电器，计时范围更广(1S~99H)

中试控股采用新型电流继电器，更精确、更可靠，确保人身及设备安全高压试验变压器

采用新型干式变压器绝缘，耐潮，耐冲击，绝缘程度高结构合理，体积小，重量轻

注意事项：

1、中试控股电源产品大多都是高压试验设备，要求由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

2、操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。

3、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按有关标准和规程进行试验操作。

4、各联接线不能接错，特别是接地线不能接错。否则可导致试验装置损坏。

5、本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全距离。

说明： 1 、 如有特殊参数要求，可按用户的技术参数进行设计制作。

结构

隔离刀闸耐压试验装置 / ZSYDJ-5KVA/50KV工频耐压试验装置铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。中试控股产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方，变压器10KVA以上装有可移动的尼龙轮。

原理

隔离刀闸耐压试验装置 / ZSYDJ-5KVA/50KV工频耐压试验装置为单相变压器，单台高压工频交流耐压试验装置的工作过程，用交流220V（10KVA以上为380V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器，调节0~200V或380V电压至工频交流耐压试验装置的初级绕组，根据电磁感应原理，在工频交流耐压试验装置高压绕组可获得试验所需的高电压。

交直流两用高压工频交流耐压试验装置做直流耐压和泄漏试验使用接线方法见图5。由于是交直流两用高压工频交流耐压试验装置，应把高压硅堆短路杆从套管中抽出，使工频交流耐压试验装置为直流输出状态。做直流泄漏试验前，先根据泄漏试验中输出端断路电流不超过高压硅堆的最大整流为宜，选择好限流电阻（水电阻）的阻值，再根据被试品对直流高压波形的要求选择好高压滤波电容的电容值。为了提高对被试品施加电压的测量精度，应在高压侧接入FRC阻容分压器来测量电压。

隔离刀闸耐压试验装置中试控股从零位开始按顺时针方向匀速旋转调压器手轮升压。（升压方式有：快速升压法即20S逐级升压法；慢速升压法，即60S逐级升压法；级慢速升压法供选用）电压从零开始按选定的升压速度升到您所需额定试验电压或额定直流电流下的参考电压。试验中应严密注意直流高压表、泄漏电流表指示以及被试品的情况。试验完毕后，应讯速均匀将高压降至零位，按一下停止按钮，高压、低压输出停止，然后切断电源。此时应用直流高压放电棒给被试品及试验装置本身充分放电。
