断路器耐压试验装置

断路器耐压试验
1、断路器耐压试验目的
定设备绝缘强度最有效和最直接的试验项目,主要为了检查断路器的安装质量,中试控股考核断路器的绝缘强度。
2、试验仪器选择
常规工频试验变:现场试验条件限制,一般较少使用串联谐振试验装置:利用额定电压较低的试验变压器可以得到较高的输出电压,用小容量的试验变可以对大容量的试品进行交流耐压试验。试验过程安全可靠。变频式试验频率范围10-300Hz之间
1、定义
能够关合、承载和开断正常回路条件下的电流,并能关合、在规定时间内承载和开断异常回路条件(包括短路条伴件)下的电流的机械开关装置
2、分类
按照灭弧介质分:空气(K)、油(Y)、SF6气体(L)、真空(Z)
按照结构分类:金属外壳式(如罐式)

加装并联电容器作用
1)均匀断口间电压分布 2)改善开断性能。中试控股在开断近区故障时,电容可以降低断口高频恢复电压上升限度,有利于改善开断性能加装合闸电阻的作用在断路器合闸时对电路的振荡起阻尼作用,使振荡过程变为非周期振荡,从而抑制了线路的合闸过电压
自能式原理:
利用电弧自己的能量,在灭弧室内建立局部高压力形成气吹,熄灭电弧式
4、发展趋势
超高压、大容量、自能化、小型化、组合化、智能化和高可靠

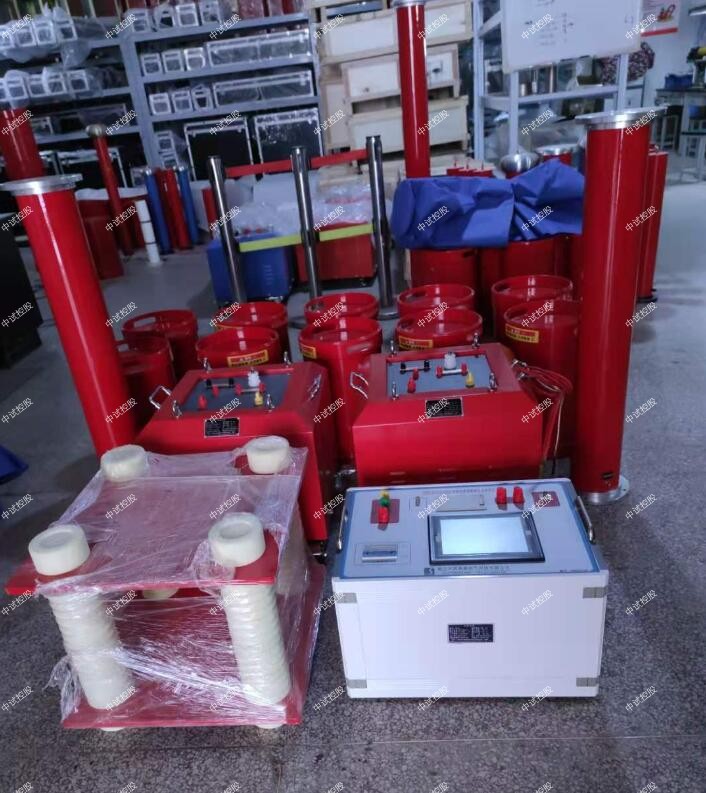

ZSBP-54KVA/54KV变频串联谐振成套试验装置、断路器耐压试验装置
技术方案
一、适用范围
1. 10kV/300mm2的电缆，长度1km，电容量≤0.378uF试验频率为30-300Hz,试验电压22kV。
2. 35kV/300mm2的电缆，长度0.5km，电容量≤0.01uF试验频率为30-300Hz,试验电压52kV。

二、中试控股系统主要性能及参数
1、电源电压：   220V±10%、50Hz；
  2、额定容量：  54KVA；
  3、输出电压：    54KV，
  4、输出电流：   1A，2A，
  5、输出电压波形:  正弦波；
6、输出电压波形畸变率: ≤0.5% ；
7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；
  8、输出频率范围:     30～300Hz ；
    9、品质因数:         ≥30
10、系统噪声:       ≤60db
11、系统测量精度:    1.0级
12、频率分辨率:      0.01Hz
13、频率不稳定度:    ≤0.05%
14、环境温度：       -25℃～ +55℃
相对湿度:       ≤90%
海拔高度:       ≤2000m
15、具备手动试验/自动调谐/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18  具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
20、具备各种数据打印功能。
三、系统配置及具体参数
1、变频控制电源6KW                1台
a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量:  6KW
c) 工作电源:      交流220V、50Hz 。
d) 输出电压:      0～250V可调。
e) 输出电压不稳定度≤0.05%
f) 最大输出电流:  24A
g) 输出波形:正弦波,      波形畸变率:≤0.5%
h) 频率调节范围:  30～300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB
k) 变频电源采用高性能专用微机控制电压、频率调节
l) 变频电源配备专用引线和插头与其他设备进行连接。
m) 保   护 ：具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。
具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
  O) 重   量： 16Kg
2、 中试控股励磁变压器6KVA            1台
a) 额定容量:    6KVA
b) 输入电压:    250V
c) 输出电压：   1.75KV；3.5KV；
d) 工作频率范围： 30～300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；
内置过电压保护,防止击穿反击。
  h) 重   量：    40Kg ;
3、高压电抗器 DK-27/27      2台
a) 额定容量：   27KVA
b) 额定电压：   27KV
c) 额定电流：1A
e) 品质因素：  Q≥30
f) 结    构： 干式；
    g)  重    量： 35Kg/台
h) 连续运行时间：≥ 1小时
4、 电容分压器   60/0.003              1台
a) 额定电压：    60KV
b) 工作频率：    30～300Hz
c) 分 压 比：    1000：1
d) 分压比误差：  ≤1%,
e) 测量精度：    交流有效值1.0级
f) 介质损耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。
五、检验
1、变频电源
1）绝缘电阻测试
2）耐压试验：2000V，1分钟
3）负载试验：在满负荷下，各器件的温升不大于45K 。
2、励磁变压器
1）直流电阻测量
  2）变比测量
  3）空载电流及空载损耗
  4）短路阻抗和负载损耗
  5）绝缘电阻测试
  6）温升试验：额定容量下运行60min,温升不大于65K
 3、电抗器试验
1）直流电阻测量
2）电感量测量
3）交流耐压试验
温升试验：额定容量下运行60min,温升不大于65K
      4、中试控股成套装置试验
（1） 耐压试验：1.1额定电压下，耐压1min；
（2） 短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。
（3）噪音小于60dB；

ZSZGF-60KV、5mA直流高压发生器、断路器耐压试验装置
直流高压发生器是根据中国最新电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分：直流高压发生器》设计制造的新一代便携式高压检测仪器，专门用来检测电力器件的电气绝缘强度和泄漏电流。
本仪器采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。使用进口大功率IGBT器件及其驱动技术，消除开关干扰，实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管，使倍压筒更加小巧轻便，提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论，采用屏蔽、隔离和接地等措施，提升整机安全性，并能承受额定电压放电而不损坏。仪器保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。过压整定选用数字拨码开关，操作简单并具有较高的整定精度。增设智能高精度0.75U功能按钮，利于氧化锌避雷器的测试。
本仪器选用一体式设计方案：倍压筒和主机放置在一个机箱内，结合最新科技、选用最新器件，实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点，是高压测试行业的理想测试仪器。
仪器功能
本仪器适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验，亦可作静电吸尘、喷涂等电源。

执行标准
序号 标准名称
1 DL/T848.1-2004　高压试验装置通用技术条件 第1部分：直流高压发生器
2 DL/T596-2005　电力设备预防性试验规程
3 GB11032-2010　交流无间隙金属氧化物避雷器
4 GB/T 16927.1-2011　高电压试验技术 第1部分：一般定义及试验要求
5 DL/T474.2-2006　现场绝缘实验实施导则:直流高电压试验
6 GB/T.311-2012　高压输变电设备的绝缘配合

仪器特征
1.输出电压稳定：采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。全量程平滑调压，输出电压精度高。主机电压表直接显示加载在负载上的电压值，无需外加分压器，接线操作简单。电压分辨率0.1kV，电流分辨率1uA。
2.保护全面：保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。
3.0.75U功能：增设智能高精度0.75U功能一键按钮，按下此按钮，电压电流自动跳转至0.75U状态，利于氧化锌避雷器的测试。
4.零起升压：升压电位器零起升压，采用进口多圈电位器，升压过程平稳，调节精度高。
5.过压设定：过压整定选用数字拨码开关，操作简单，并具有较高的整定精度。
6.一体式设计：选用一体式设计方案，主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带。
7.性能可靠：关键器件选用高性能进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏。
8.操作简单：仪器界面各功能按键，布局合理，指示清晰，易学易用。

技术参数
规格 60/5
额定电压（kV） 60
额定电流（mA） 5
额定功率（W） 300
整机质量（kg） 9
整机体积（mm³） 465*390*190
倍压筒高度（mm） 440
输出电压精度 ±(1.0%读数±2个字)
输出电流精度 ±(1.0%读数±2个字)
纹波系数 ≤0.5%
工作方式 间断使用，额定负载30分钟
过载能力 空载电压可超出额定电压10%使用10分钟
最大充电电流为1.25倍额定电流
电源 AC220V±10%　50HZ
工作环境 温度： -10-40℃
 相对湿度：室温为25℃时不大于85%（无凝露）
 海拔高度：1500米以下

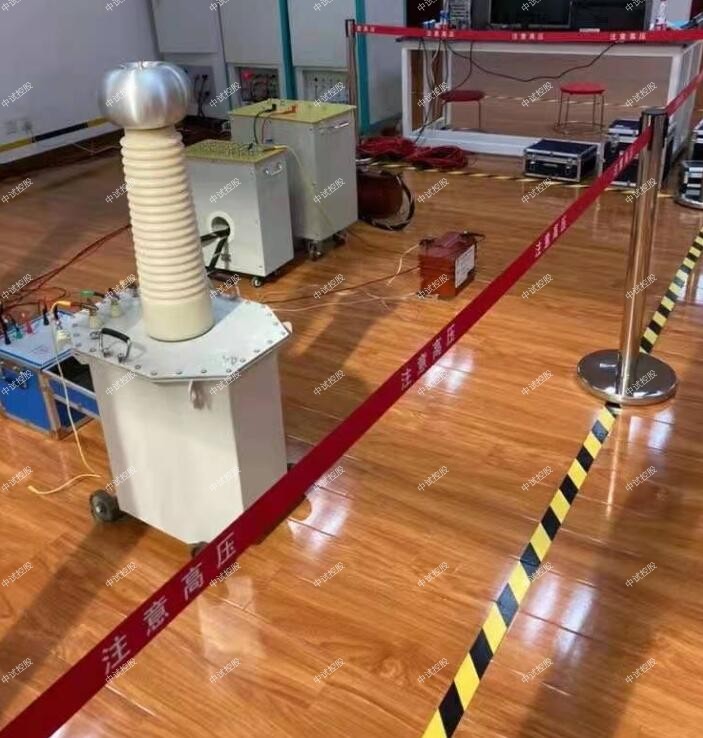

ZSYDJ-5KVA/50KV工频耐压试验装置、断路器耐压试验装置

是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

ZSYD(J/Z)-5KVA/50KV高压试验变压器：
容量：5KVA
输入电压：AC200V  50Hz
输入电流：25A
输出电压：AC：50KV    DC：70KV
输出电流：AC:100mA    DC:100mA

ZSXC-5KVA控制箱：
容量:5KVA
输入电压:AC220V 50Hz
输入电流:23A
输出电压:0～250V
输出电流:0～25A

断路器运行中常见故障及处理方法

常见故障
1)气动、液压机构回路密封不良导致频繁打压
2)断路器套管材质不良导致
本体漏气
4)机械特性测试不合格等
中试控股处理方法:
1)针对目前运行的断路器气动机构出现问题比较多的情况,一方面准备备品,确保备品齐全;另一方面加强设备检修护,按时进行机构大修针对液压机构存在的问题,主要采取更换液压机构密封垫,更
换液压油,加强开关机构油压回路的检修维护工作;加强设备巡视,发现打压频繁,及时进行处理
2)针对开关设备漏气现象比较普遍的现状,我们采取加强开关设备基建过程中的监督和验收,同时加强运行中开关设备的检漏工作,中试控股积极利用SF6气体检漏仪(或红外)成像检漏新技术对开关设备漏气现象进行普测,并要求运行人员加强巡视和记录发现问题及时上报并处理。
