变压器耐压试验装置

变压器耐压试验中需要注意哪些事项？
变压器能否可靠工作，最重要的指标就是绝缘结构。据有关部门调查统计，变压器发生的故障有60％左右是在绝缘系统中，中试控股可见对变压器绝缘性能进行质量检测，是何等的重要。标准GB 19212.1-2003《电力变压器、电源装置和类似产品的安全第1部分:通用要求和试验》对低压变压器工频耐压试验的电压值、受试部位等都有较详细的规定。

一、变压器耐压试验装置耐压试验步骤
在试验中应严格按照下列步骤进行操作，这样才能保证试验结果的正确判断和测试过程的安全保障。
1．检查试验环境有无不安全因素存在。若没有，则将耐压设备开机预热5min。
2．检查试验设备是否置于试验所需的电压挡位，其整定泄漏电流值是否符合要求。
3．将试验设备的高压输出端短路，中试控股通电检查过电流继电器是否动作，或是否 发出击穿信号。
4．将试验设备的测试夹分别接在规定测试的部分（变压器绕组、屏蔽、铁心、框架等互相隔离的两个或更多的零件上）。
5．操作试验设备升压。升压初始，慢慢升至规定值的一半（应避免跳跃），然后迅速增加至规定电压值（整个升压过程大约在10 s），历时1min ，在此期间不允许有连续飞弧和击穿现象发生，然后将电压慢慢退到零位，切断电源，试验完毕。
切记，不可采用突然断电方法，以免瞬时失压引起的振过电压而将变压器JI穿。
二、变压器耐压试验装置耐压试验结果的判断方法
如果在试验过程中发生电压下降或发生JI穿信号，这时不要轻易判断变压器JI穿。应继续进一步测试，做进一步的证实：
1．用兆欧表测其绝缘电阻，若绝缘电阻为零或接近于零，则判为击穿；或进行二次升压试验，电压逐步施加，若是击穿，在电压加到一定值时，可观察到击穿点附近出现连续的火花放电或发热冒烟，则判为击穿。

若第二次施压，电压上升了又下降，电流表的指针摆动剧烈，则判为飞弧不合格。
2．若绝缘电阻没有太大变化，或二次升压后可持续1min无击穿动作，则认为第一次击穿是空气间隙JI穿（尘埃等物质引起），我们通常称为飞弧 。外加电压消失后，JI穿间隙立即自行复原，变压器的绝缘电阻不会发生变化，变压器的绝缘性能没有发生变化，不能判定为不合格。

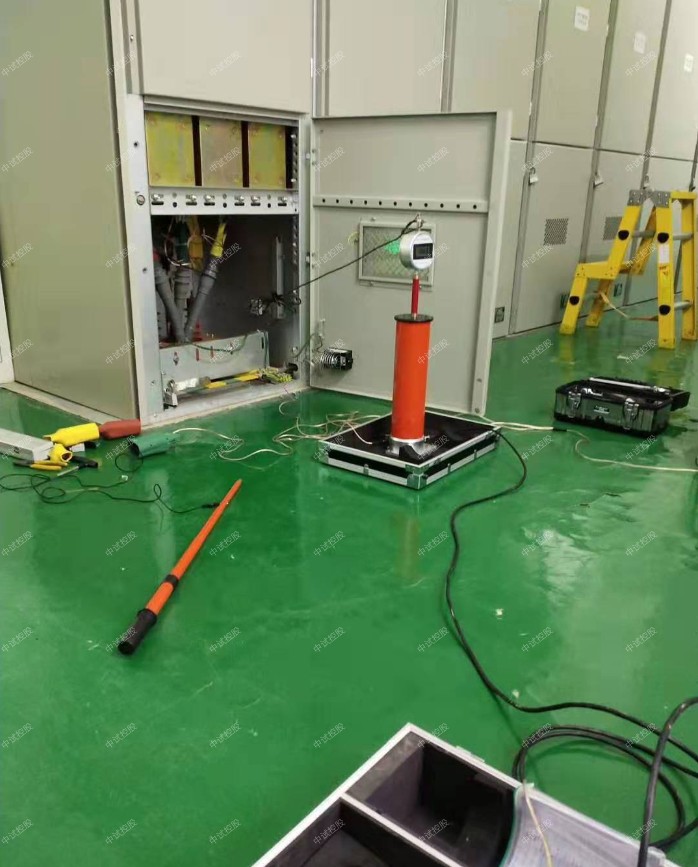

ZSZGF-60KV、5mA直流高压发生器
直流高压发生器是根据中国最新电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分：直流高压发生器》设计制造的新一代便携式高压检测仪器，专门用来检测电力器件的电气绝缘强度和泄漏电流。
本仪器采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。使用进口大功率IGBT器件及其驱动技术，消除开关干扰，实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管，使倍压筒更加小巧轻便，中试控股提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论，采用屏蔽、隔离和接地等措施，提升整机安全性，并能承受额定电压放电而不损坏。仪器保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。过压整定选用数字拨码开关，操作简单并具有较高的整定精度。增设智能高精度0.75U功能按钮，利于氧化锌避雷器的测试。
本仪器选用一体式设计方案：倍压筒和主机放置在一个机箱内，结合最新科技、选用最新器件，实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点，是高压测试行业的理想测试仪器。
仪器功能
本仪器适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验，亦可作静电吸尘、喷涂等电源。

仪器特征
1.输出电压稳定：采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。全量程平滑调压，输出电压精度高。主机电压表直接显示加载在负载上的电压值，无需外加分压器，接线操作简单。电压分辨率0.1kV，电流分辨率1uA。
2.保护全面：保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。
3.0.75U功能：增设智能高精度0.75U功能一键按钮，按下此按钮，电压电流自动跳转至0.75U状态，利于氧化锌避雷器的测试。
4.零起升压：升压电位器零起升压，中试控股采用进口多圈电位器，升压过程平稳，调节精度高。
5.过压设定：过压整定选用数字拨码开关，操作简单，并具有较高的整定精度。
6.一体式设计：选用一体式设计方案，主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带。
7.性能可靠：关键器件选用高性能进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏。
8.操作简单：仪器界面各功能按键，布局合理，指示清晰，易学易用。

技术参数
规格 60/5
额定电压（kV） 60
额定电流（mA） 5
额定功率（W） 300
整机质量（kg） 9
整机体积（mm³） 465*390*190
倍压筒高度（mm） 440
输出电压精度 ±(1.0%读数±2个字)
输出电流精度 ±(1.0%读数±2个字)
纹波系数 ≤0.5%
工作方式 间断使用，额定负载30分钟
过载能力 空载电压可超出额定电压10%使用10分钟
最大充电电流为1.25倍额定电流
电源 AC220V±10%　50HZ
工作环境 温度： -10-40℃
 相对湿度：室温为25℃时不大于85%（无凝露）
 海拔高度：1500米以下

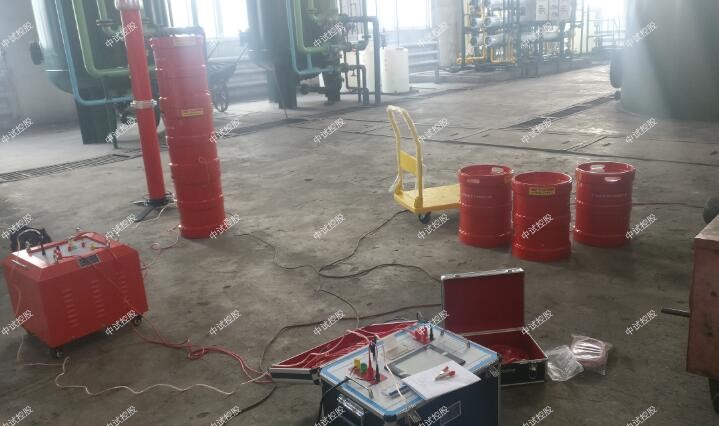

ZSBP-44kVA/44kV变频串联谐振耐压试验装置
一、满足试品范围
1、11kV/300mm2电缆1km交流耐压试验，电容量≤0.3755uF，试验频率30-300Hz，试验电压28kV，试验时间5min。
2、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。
二、装置主要组成
1、变频电源 ZSBP-4kW
2、激励变压器 ZSJL-3kVA
3、高压电抗器 ZSDK-22kVA/22kV
4、电容分压器 ZSFY-3000pF/50kV
三、主要功能及特征
    ZSBP系列变频串联谐振耐压试验装置，中试控股采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛应用，是当前高电压试验的新方法和潮流。
特点：
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，便于现场使用。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。
4、能存储和异地打印数据，存入的数据编号是数字，方便识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、ZSBP-44kVA/44kV变频串联谐振耐压试验装置采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。
7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。
8、设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，中试控股使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
9、有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。
10、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q，而用并联谐振或者试验变压器做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
11、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。
四、主要技术参数
1.额定容量：44kVA
2.额定电压：22kV；44kV
3.额定电流：2A；1A
4.测量精度：系统有效值1.5级
5.工作频率：30-300Hz
6.装置输出波形：正弦波
7.品质因素：装置自身Q≥30(f=45Hz)
8.波形畸变率：输出电压波形畸变率≤1%
9.输入电源：单相220或三相380V电压，频率为50Hz
10.工作时间：额定负载下允许连续60min；过压1.1倍1分钟
11.温    升：额定负载下连续运行60min后温升≤65K
12.保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能
13.环境温度：－20℃-55℃
14.相对湿度：≤90%RH
15.海拔高度:≤3000米
五、ZSBP-44kVA/44kV变频串联谐振耐压试验装置容量验证
装置容量定为44kVA，分两节电抗器，电抗器单节为22kVA1A
六、试验时设备组合方式
组合方式
被试品对象 电抗器选择
（22kVA/22kV两节） 激励变压器
输出端选择 试验电压(kV)
10kV/300mm2电缆1km 使用电抗器两节并联 1.5kV ≤22kV
10kV开关等电气设备 使用电抗器两节串联 3kV ≤42kV
七、中试控股系统配置参数
(一)变频电源ZSXZ-4kW

1)额定输出容量：4kW
2)工作电源：220/380±10%V（单/三相），工频
3)输出电压：0–400V
4)额定输入电流：10A
5)额定输出电流：10A
6)电压分辨率：0.01kV
7)电压测量精度：1.5%
8)频率调节范围：30–300Hz
9)频率调节分辨率：≤0.1Hz
10)频率稳定度：0.1%
11)运 行 时 间：额定容量下连续60min
(二)激励变压器ZSJL-3kVA
1)额定容量：3kVA
2)输入电压：0-400V
3)输出电压：1.5/3kV
4)结    构：干式
6)重    量：约35kg
(三)高压电抗器ZSDK-22kVA/22kV
1)额定容量：22kVA;
2)额定电压：22kV
3)额定电流：1A
4)电 感 量：110H/单节
5)品质因素：Q≥30 (f=45Hz)
6)结    构：干式
(四)电容分压器ZSFY-3000pF/50kV
1)额定电压：50kV
2)高压电容量：3000pF
3)介质损耗：tgσ≤0.5%
4)分 压 比：1000：1
5)测量精度：有效值1.5级
6)重    量：约8kg
(五)ZSBP-44kVA/44kV变频串联谐振耐压试验装置补偿电容器ZSBC-20000pF/40kV
1)额定电压：40kV；
2)高压电容量20000pF；
3)重量：8kg；

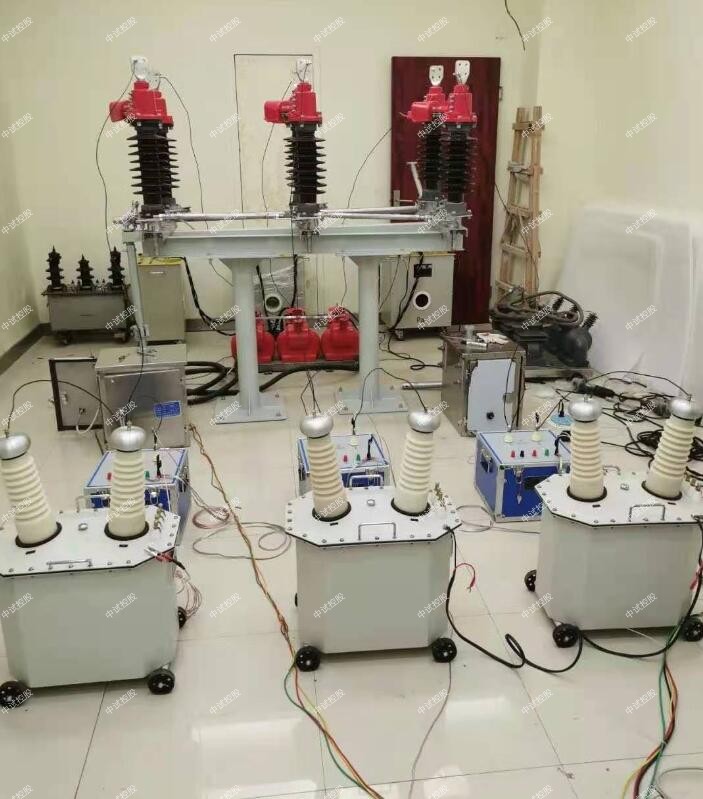

ZSYDJ-5KVA/50KV工频耐压试验装置
变压器耐压试验装置是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由高压试验变压器和TC/XC控制箱（台）组成，其中TC/XC控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

ZSYD(J/Z)-5KVA/50KV高压试验变压器：
容量：5KVA
输入电压：AC200V  50Hz
输入电流：25A
输出电压：AC：50KV    DC：70KV
输出电流：AC:100mA    DC:100mA

ZSXC-5KVA控制箱：
容量:5KVA
输入电压:AC220V 50Hz
输入电流:23A
输出电压:0～250V
输出电流:0～25A耐压试验设备动作电流

低压变压器耐压试验中，在试验电压作用下， 变压器绝缘介质中的电场强度达到某一临界值时，其绝缘性能开始丧失，泄漏电流剧增，当达到耐压设备高压侧过电流继电器预先规定的电流值时，继电器动作，切断高压输出。耐压试验一般均以继电器动作与否中试控股来判定是否击穿，因此过电流继电器的电流整定直接关系到对试品能否正确评判，一般低压电器相关标准明确规定100mA为高压侧过电流继电器的整定值。

耐压试验，又称电气强度试验或介电强度试验，是证明设计、选材和制造工艺的合理性。中试控股也是考核变压器安全性能的非常重要的试验项目之一。其目的在于检验变压器能否在实际运行中长期工作，而不致发生绝缘被施加的额定电压出现飞弧事故。
