300mm2、10kv电缆3公里、180kVA/60kV谐振耐压装置

使用过的人员都知道，变频串联谐振试验装置找谐振点的过程中，其电压与频率的呈现抛物线一样。系统默认找到高电压，也就是抛物线的顶点作为谐振点。由于谐振原理中理论可以将低压电压谐振到80倍（由于品质因数等关系一般不超过30倍），ZSBP-180kVA/60kV变频串联谐振耐压试验装置扫频时需要的电压一般为20-50V，通过激励变后的电压一般为几百伏。中试控股通过以上原理我们发现，如果我们需要的试品试验电压小于系统谐振时谐振点时的电压，系统可能在自动寻找谐振点时就出现过电压保护，此时整个变频串联谐振试验装置是无法及时耐压，试验也是无法完成的。
       而解决此问题的办法也相对比较麻烦，变频串联谐振试验装置不是产生不了试验电压，而是谐振电压高于试验电压，而我们知道系统默认谐振电压是抛物线的顶点，中试控股也就是说在抛物线上升到顶点或者顶点下降的过程中，都会有一个点和试验电压点是一致的。我们只需要通过试验300mm2、10kv电缆3公里、180kVA/60kV谐振耐压装置的手动试验，采用手动找频找到和使用电压一致的频率点再耐压就可以完美解决寻找谐振点过程中的过电压问题。
变频串联谐振试验装置发生谐振时，由于感抗和容抗相等，所以电感和电容两端的电压有效值相等，即：UL=UC。又由于其相位相反，因此这两个电压是相互抵消的。在电容或电感的电压有效值为：UL=UC=XLI0=ω0LIO=ω0LU/R。式中ω0L/R称为谐振电路的品质因数，它代表电压比。即UC/U或UL/U。
       品质因数是衡量谐振电路特性的一个重要参数。如电路中电抗越大，电阻越小，则品质因数越高。因此电容或电感上的电压值将比外加电压大的多。一般电感、电容谐振电路的品质因数可达几十甚至几百。所以变频串联谐振试验装置又叫电压谐振。在电力系统中，串联谐振试验装置将会产生高出电网额定电压数倍的过电压，对电力设备的安全造成很大危害。
      300mm2、10kv电缆3公里、180kVA/60kV谐振耐压装置用好对电力等部门的作用是非常巨大的，但如果应用不当造成的危害也是非常大的，因此我们一定要在使用此装置前了解其正确的使用方法。

ZSBP-180kVA/60kV变频串联谐振耐压试验装置技术方案
1、串并联谐振基本原理：
1．1谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，实现串并联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，在国内外已经得到广泛的使用。

2、特点：
1具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
2具有体积小、重量轻、特别方便野外试验。
3具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
4具有操作极具简单，并具有手动和自动两档。
5采用大屏幕、使试验数据一目了然，并可打印试验结果。
6具有试品击穿后无过电压之虞，对试品的损坏相当小。
7试验所需电源容量小，仅是工频变压器试验所需电源容量的几分之一，解决现场电源难找的问题。

5、使用环境条件
1 周围空气温度：
     最高温度：+45℃       最低温度：-10℃；
     最大日温差：35k       日照强度：0.1w/cm2
2 海拔高度：≤2000m ；
3 相对湿度：≤90 %
4 安装放置地点平坦，电抗器安装倾斜度不小于50 ；
5 周围应无严重影响设备绝缘的气体蒸气，化学性沉积灰尘，污垢及其它爆炸性介质。

6、ZSBP-180kVA/60kV变频串联谐振耐压试验装置具体配置
试验要求：
1．300mm2/10kv电缆长度3公里的交流耐压试验.。试验时间5min，试验电压22kv，试验频率30～300Hz，等效电容量为0.418uF/km。

励磁变压器的配置
1．因品质因数Q值在额定负载下不小于20，所以，励磁变压器为电抗器总容量180KVA，除以品质因数20得10KVA。
2．300mm2、10kv电缆3公里、180kVA/60kV谐振耐压装置配置的励磁变压器规格为YHXZB—10KVA/1.5kv/3kv。

调频电源的配置：
配置的调频电源的规格为ZSBP—10kvA。

电容分压器的配置
因最高试验电压为22kv，所以，电容分压器电压为30kv、电容量为10000PF。
配置1台的电容分压器规格为FRC—30kv/0.01uF。

 1、试验设备(谐振电抗器、分压器、励磁变压器等)应尽量靠近被试电缆头，减少试验接地线的长度，即减少接地线的电感量。
      2、采用专配的一点接地式试验接地线组。中试控股特别注意试验接地线应尽可能的短，不要任意延长接地线长度。
      3、试验时操作人员除接触调谐、调压绝缘旋钮外，不要触及控制箱金属外壳，否则在高压侧击穿或放电时，可能有轻微的刺痛感。有条件时，建议操作人员站在橡胶绝缘垫上工作。
      4、试验变压器有800V、1000V、1500V三个端子，当系统所需高压小于15kV时选用800V端子，当系统所需高压大于15kV小于60kV时1000V端子，当系统所需高压大于60kV时选用1500V端子。

串联谐振试验装置的安全操作准则

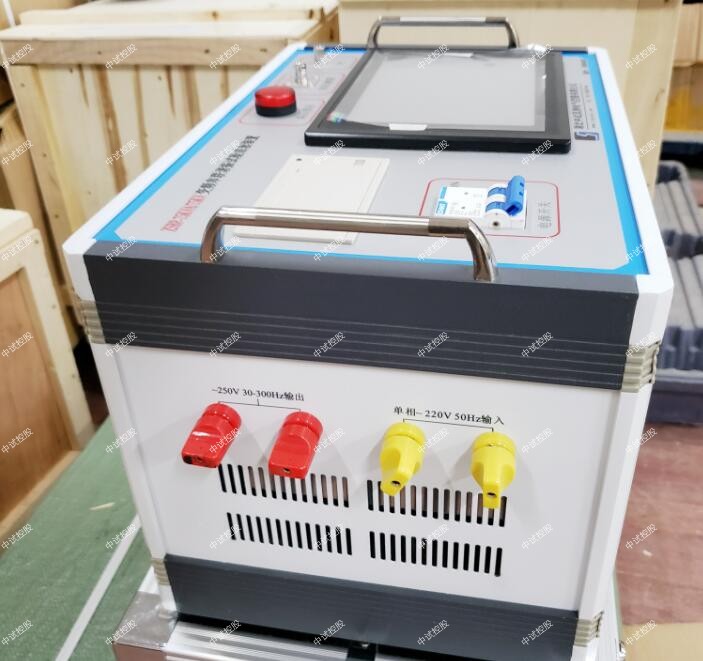

       300mm2、10kv电缆3公里、180kVA/60kV谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。

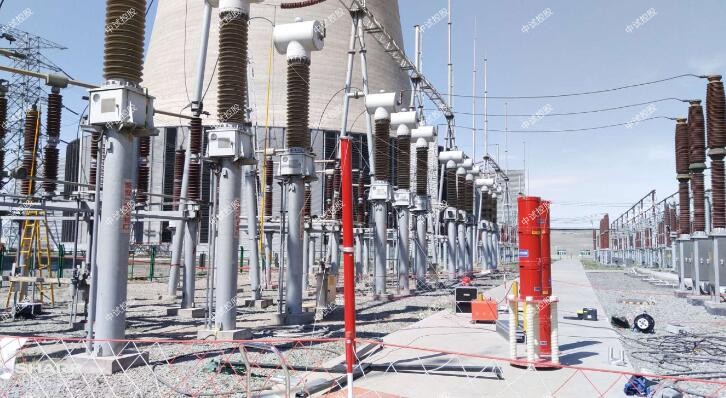

       中试控股变频串联谐振试验装置适用于10KV-500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。
      1、在做试验前，应先检查仪器是否完好无损，各连接导线是否完好，确保电源输出，信号采样线缆稳妥连接，导通无阻。
      2、试验前要确保接线准确无误，尤其是地线回路，一定要安全接地。
      3、试验时，对试验现场要划安全区域，并置专人看守，杜绝闲杂人等靠近。
      4、不允许正在试验时突然切断系统电源，每次试验时要退出正在试验状态，才可以切断电源。
      5、主机发生故障后，不要自行拆开机箱维修，否则后果自负。
      6、不要在高温、高湿、易燃、易爆和强磁场环境中存放、使用仪器。
      7、维护和保养请使用湿布和中性的清洁剂清洁仪器外壳，不要使用研磨剂和溶剂。
