10kv开关、母线等高压电器交流耐压谐振装置

变频串联谐振试验装置不是产生不了试验电压，而是谐振电压高于试验电压，而我们知道系统默认谐振电压是抛物线的顶点，也就是说在抛物线上升到顶点或者顶点下降的过程中，都会有一个点和试验电压点是一致的。我们只需要通过试验变频串联谐振的手动试验，中试控股采用手动找频找到和使用电压一致的频率点再耐压就可以完美解决寻找谐振点过程中的过电压问题。

变频串联谐振试验装置发生谐振时，中试控股由于感抗和容抗相等，所以电感和电容两端的电压有效值相等，即：UL=UC。又由于其相位相反，因此这两个电压是相互抵消的。在电容或电感的电压有效值为：UL=UC=XLI0=ω0LIO=ω0LU/R。式中ω0L/R称为谐振电路的品质因数，它代表电压比。即UC/U或UL/U。
       10kv开关、母线等高压电器交流耐压谐振装置品质因数是衡量谐振电路特性的一个重要参数。如电路中电抗越大，电阻越小，则品质因数越高。因此电容或电感上的电压值将比外加电压大的多。一般电感、电容谐振电路的品质因数可达几十甚至几百。所以变频串联谐振试验装置又叫电压谐振。在电力系统中，串联谐振试验装置将会产生高出电网额定电压数倍的过电压，对电力设备的安全造成很大危害。
      变频串联谐振试验装置用好对电力等部门的作用是非常巨大的，但如果应用不当造成的危害也是非常大的，因此我们一定要在使用此装置前了解其正确的使用方法。

ZSBP-220kVA/55kV 变频串联谐振耐压试验装置技术方案
1、串并联谐振基本原理：
1．1谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，实现串并联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，深受专家好评，在国内外已经得到广泛的使用。

2、串并联谐振试验装置特点：
1具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
2具有体积小、重量轻、特别方便野外试验。
3具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
4具有操作极具简单，并具有手动和自动两档。
5采用大屏幕、使试验数据一目了然，并可打印试验结果。
6具有试品击穿后无过电压之虞，对试品的损坏相当小。
7试验所需电源容量小，仅是工频变压器试验所需电源容量的几分之一，解决现场电源难找的问题。

3、适用范围：
满足300mm2/35kv交联电缆长度1km的交流耐压试验。
满足300mm2/10kv交联电缆长度3km的交流耐压试验。
满足10kv及以下开关、母线等高压电器的交流耐压试验。

4、使用环境条件：
1 环境温度：-10℃～40℃
2 相对湿度：不大于90%
3 海拔高度：2500米以下

总结:10kv开关、母线等高压电器交流耐压谐振装置容量定为220kVA/55KV;分四节电抗器，电抗器单节为55kVA/22kV/2.5A通过组合使用能满足上述被试品的试验要求。

变频串联谐振试验过程中，励磁变的容量应大于有功功率P，中试控股并在励磁变最低输出电压满足试验要求的前提下尽量降低励磁变的变比，从而相应减小励磁变原边的输入电流。由于被试电缆的电容量较大，若在试验时试品击穿或发生高压引线对地放电，在电缆的接地端处，试验接地线和控制箱外壳等处，可能会产生暂态过电压。本设备已在控制箱和主要部件内，采取多重暂态过电压保护措施，能保证设备的正常工作。
      此外，在试验接地线布置方面还应注意采取下列保护措施：

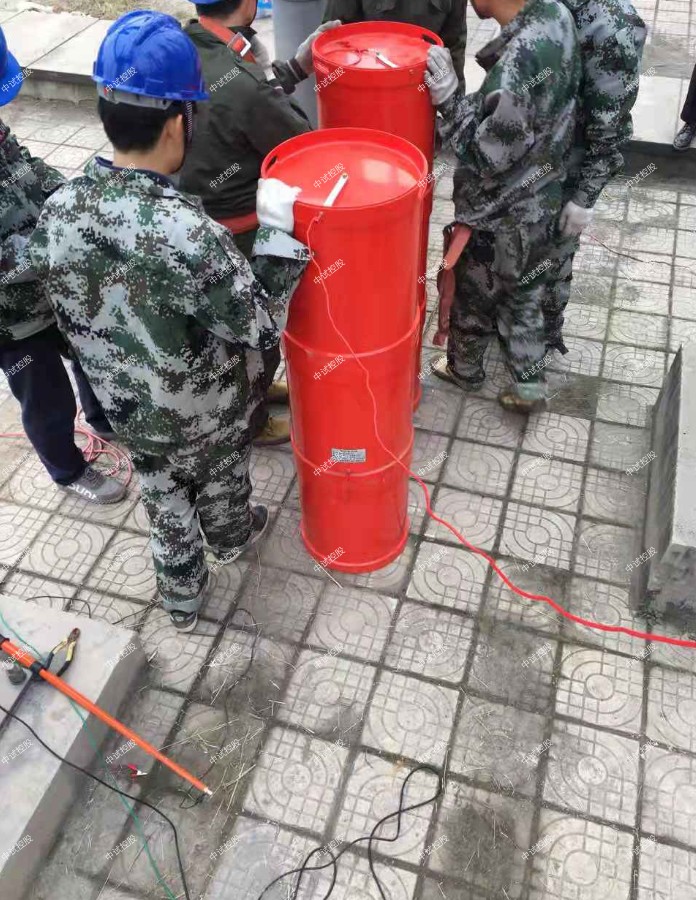

      1、试验设备(谐振电抗器、分压器、励磁变压器等)应尽量靠近被试电缆头，中试控股减少试验接地线的长度，即减少接地线的电感量。
      2、采用专配的一点接地式试验接地线组。特别注意试验接地线应尽可能的短，不要任意延长接地线长度。
      3、试验时操作人员除接触调谐、调压绝缘旋钮外，不要触及控制箱金属外壳，否则在高压侧击穿或放电时，可能有轻微的刺痛感。有条件时，建议操作人员站在橡胶绝缘垫上工作。
      4、试验变压器有800V、1000V、1500V三个端子，当系统所需高压小于15kV时选用800V端子，当系统所需高压大于15kV小于60kV时1000V端子，当系统所需高压大于60kV时选用1500V端子。

串联谐振试验装置的安全操作准则
        10kv开关、母线等高压电器交流耐压谐振装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。
