110kV互感器耐压试验装置

ZSBP-110kV互感器耐压试验装置

与传统的高压直流电源不同的是，在脉冲功率领域，高压电容需要在充电到预设 值后瞬时放电，产生很大的脉冲功率，然后再充电，重复上述过程，电容电压变化
  电容器充电技术有多种不同的分类方式，比如，按照工作频率分，中试控股有工频充电和高频充电，按照充电方式分，有恒压充电和恒流充电。目前，主要有以下三种充电方式：带限流电阻的传统高压直流充电，工频LC谐振式充电电源以及高频开关变换器充电电源。
  (1)带限流电阻的高压直流充电电源 其充电原理图如图 1.2 所示，中试控股在充电阶段，高压直流电源经限流电阻对电容器充电 直至电容电压与电源电压相等；在放电阶段，电容器对负载瞬间放电，发出脉冲功率， 限流电阻起到隔离高压直流电源和负载的作用。这种充电方式非常简单而且可靠，但是充电效率很低，最高只能到 50%，而且充电过程非线性，前期充电电流 非常大，但是后期却太慢，只能适用于低重复频率的场合。
  （2）工频 LC 谐振式充电电源 其充电原理图如图 1.3 所示，基本原理是由 LC 构成的谐振系统，当  w2 LC =1时，充电电源的电流达到一个恒定值，实现对充电电容线性充电，因此充电速度较快。但 是缺点也很明显，因为是工频充电，充电精度和充电稳定性不可能太高，而且工频变 压器体积庞大、笨重，不利于实现小型化、集约化和模块化。

1、110kV互感器耐压试验装置帮助实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

特征
试验对象：110kV等级互感器，CVT，中试控股电容量0.01-0.02uF，试验频率为50Hz，试验电压不超过80kV

额定容量：40kVA；
输入电源：220V，频率为50Hz；
额定电压：80kV；
额定电流：0.5A；
工作频率：50Hz；
波形畸变率：输出电压波形畸变率≤1%；
工作时间：额定负载下允许连续5min；过压1.1倍1分钟；
温    升：额定负载下连续运行5min后温升≤65K；
品质因素：装置自身Q≥10(f=50Hz)；
测量精度：系统有效值1.5级；

激励变压器ZSJLB-3kVA/5kV         1台
额定容量：3kVA；
输入电压：0-200V，单相；
输出电压：5kV；
结    构：干式；
重    量：约38 kg；

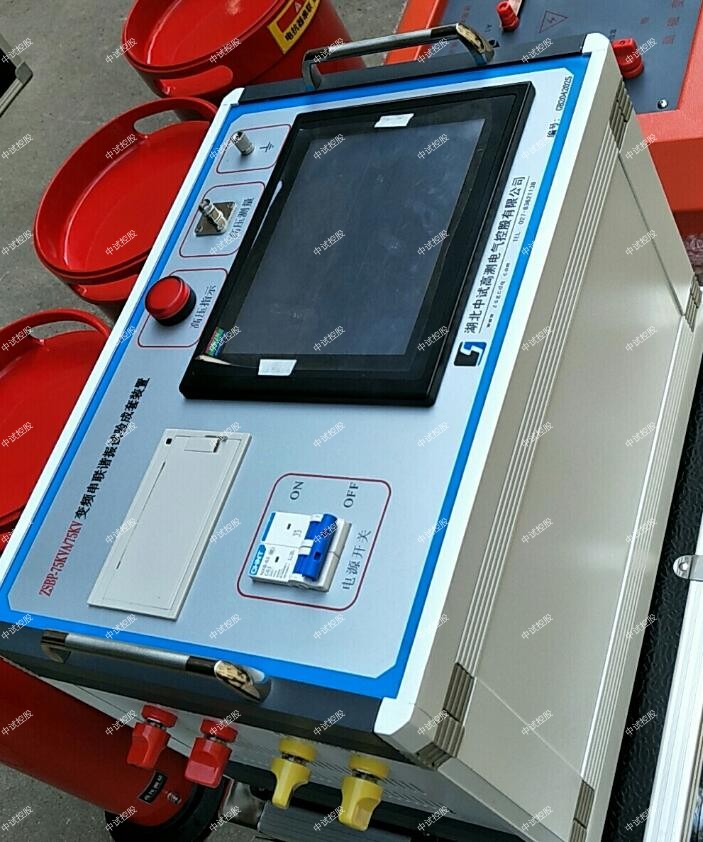

操作箱ZSXB-3KVA/0.22KV
额定输出容量：3kVA
工作电源：220±10%V工频
输出电压：0 - 250V，
额定输入电流：12A
额定输出电流：12A
运行时间：额定容量下连续5min
110kV互感器耐压试验装置额定容量下连续运行5min元器件zui高温度≤65K;
噪声水平：≤50dB
重    量：约15kg；

可调电抗器ZSDK-20kVA/40kV          2节
额定容量：205kVA;
额定电压：40kV；
额定电流：0.5A；
电感量：250H-510H/单节可调
110kV互感器耐压试验装置品质因素：Q≥10 (f=50Hz)；
重    量：约45kg；

串联谐振直流电源原理分析
 串联谐振充电电源原理，中试控股包括全桥逆变谐振升压、不控整流、采样反馈和保护控制系统等部分，高频逆变桥将输入的直流信号转化为高频交流信号经高频变压器升压，输出电压经不控整流桥后给大电容充电。为了实现充电可控和幅值可调，增加了采样反馈系统和保护控制系统。下面将对主电路工作过程进行理论上的分析推导。
高频变压器分布参数的影响
  高频变压器是工作频率在中频（10kHz）以上的电源变压器，主要应用场合是在高 频开关电源中进行逆变桥输出升压。按工作频率的大小，可以分为以下几个档次： 10kHz -1MHz以上。

高频变压器与普通变压器的区别一般有以下两种：

（1）输入电压是交流方波而不是正弦波，变压器原方绕组中电流波形也是非正弦波。

（2）由于变压器的工作频率较高，最高可能会达到大赫兹。中试控股在确定磁心材料 及进行损耗计算时必须考虑磁芯中高次谐波的影响以及能满足高频工作的需要。
