35kV、300mm2电缆长度1.2km变频串联谐振装置

变频串联谐振，“变频”在串联谐振电路中，通过调整可变的频率范围产生谐振条件，“串联”是指在整个电路中的链接方式，串联时，电压相加，电流不变，“谐振”是指的谐振电路，组合起来就是我们常说的串联谐振试验装置。

串联谐振试验前有什么条件？
试验前条件分析
       当我们拿到试验之后，我们中试控股要分析试验的主体是什么，比如：电力电缆、变压器、GIS组合器还是母线等等，针对不同的内容所施加的电压不一样，像同样是变压中试控股器，中性点接地和不接地的电压等级就不同，而且接线也不同，电压和容量直接影响串联谐振试验装置的配置方案，所说的配置方案也就是连接方式，串联方式、怎么串联以及串联几个等等。
      要想达到串联谐振的条件是当容抗等于感抗时，即可产生谐振的条件。

串联谐振试验中控制逆变器的方法有调幅控制和脉冲调频控制两种。脉冲频率调制方法实现起来比较简单，可以在下面两种情况下使用。
1 )如果负载对工作频率范围没有严格限制,这时频率必须跟踪,但相位差可以存在而不处于谐振工作状态。
2 )如果负载的Q值较高,或者功率调节范围不是很大,则较小的频率偏差就可以达到调功的要求。

脉冲频率调制方法的主要缺点是工作频率在功率调节过程中不断变化,导致集肤深度也随之而改变,在某些应用场合如表面淬火等，集肤深度的变化对热处理效果会产生较大的影响,这在要求严格的应用场合中是不允许的。

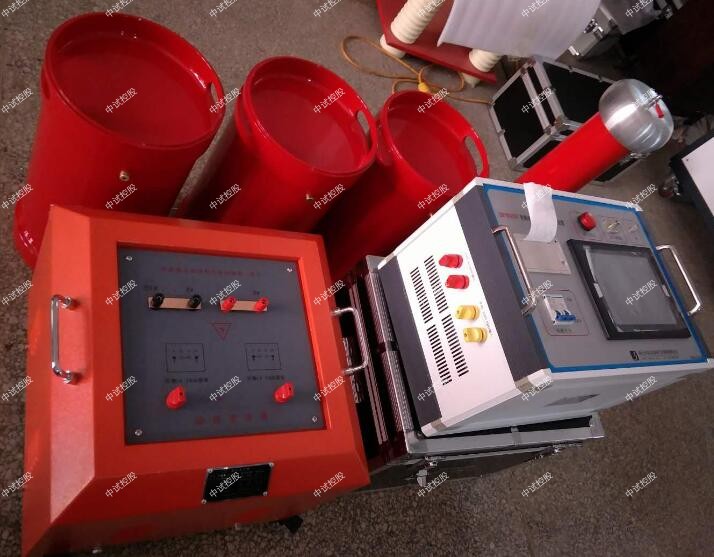

ZSBP-162KVA/54KV变频串联谐振成套试验装置
一、适用范围
1. 10kV/300mm2的电缆，长度3.0km，电容量≤1.12 uF试验频率为30-300Hz,试验电压22kV。
2. 满足10kV变电站变压器的交流耐压，电容量≤0.01uF试验频率为45-65Hz,试验电压35kV。
3 满足10kV变电站开关，互感器等的交流耐压，电容量≤0.008uF试验频率为30-300Hz,试验电压42kV。
1. 35kV/300mm2的电缆，长度1.2km，电容量≤0.23 uF试验频率为30-300Hz,试验电压52kV。

二、35kV、300mm2电缆长度1.2km变频串联谐振装置主要性能及参数
1、电源电压：   220V±10%、50Hz；
  2、额定容量：  162KVA；
  3、输出电压：     54KV，
  4、输出电流：     2A，6A
  5、输出电压波形:  正弦波；
6、输出电压波形畸变率: ≤0.5% ；
7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；
  8、输出频率范围:     30～300Hz ；
    9、品质因数:         ≥30
10、系统噪声:       ≤60db
11、系统测量精度:    1.0级
12、频率分辨率:      0.01Hz
13、频率不稳定度:    ≤0.05%
14、环境温度：       -25℃～ +55℃
相对湿度:       ≤90%
海拔高度:       ≤2000m
15、具备手动试验/自动调谐/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18  具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
20、具备各种数据打印功能。

  四、系统配置及具体参数
1、35kV、300mm2电缆长度1.2km变频串联谐振装置变频控制电源10KW                1台
a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量:  10KW
c) 工作电源:      交流220V、50Hz 。
d) 输出电压:      0～250V可调。
e) 输出电压不稳定度≤0.05%
f) 最大输出电流:  45A
g) 输出波形:正弦波,      波形畸变率:≤0.5%
h) 频率调节范围:  30～300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB
k) 变频电源采用高性能专用微机控制电压、频率调节
l) 变频电源配备专用引线和插头与其他设备进行连接。
m) 保   护 ：具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。
具备大屏幕显示,可指示:中试控股输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
  O) 重   量： 16Kg
2、 励磁变压器10KVA            1台
a) 额定容量:    10KVA
b) 输入电压:    250V
c) 输出电压：   1.75KV；3.5KV；
d) 工作频率范围： 30～300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；
内置过电压保护,防止击穿反击。
  h) 重   量：    50Kg ;
3、高压电抗器 DK-40.5/27        4台
a) 额定容量：  40.5KVA
b) 额定电压：   27KV
c) 额定电流：    1.5A
e) 品质因素：  Q≥30
f) 结    构： 干式；
    g)  重    量： 40Kg/台
h) 连续运行时间：≥ 1小时
4、 电容分压器   TRF-60/0.003                1台
a) 额定电压：    60KV
b) 工作频率：    30～300Hz
c) 分 压 比：    1000：1
d) 分压比误差：  ≤1%,
e) 测量精度：    交流有效值1.0级
f) 介质损耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。
一览表
1 变频电源 10KW 台 1
2 励磁变压器 YD-10KVA 台 1
3 高压电抗器 DTG-40.5/27
(27KV/1.5A) 台 4
4 电容分压器 TRF-60/0.003
(60KV) 台 1
5 附件箱 含测试线一套 套 1
六、出厂检验
中试控股对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。
1、变频电源
1）绝缘电阻测试
2）耐压试验：2000V，1分钟
3）负载试验：在满负荷下，各器件的温升不大于45K 。
2、励磁变压器
1）直流电阻测量
  2）变比测量
  3）空载电流及空载损耗
  4）短路阻抗和负载损耗
  5）绝缘电阻测试
  6）温升试验：额定容量下运行60min,温升不大于65K
 3、电抗器试验
1）中试控股直流电阻测量
2）电感量测量
3）交流耐压试验
温升试验：额定容量下运行60min,温升不大于65K
 4、35kV、300mm2电缆长度1.2km变频串联谐振装置成套装置试验
（1） 耐压试验：1.1额定电压下，耐压1min；
（2） 短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。
（3）噪音小于60dB；
