电力变压器、GIS、互感器、绝缘子、发电机、开关交流耐压装置

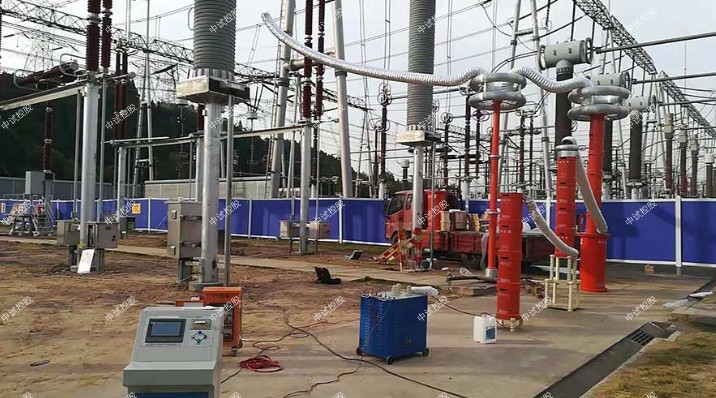

ZSBP-360kVA/30kV谐振耐压装置

由于并联谐振逆变器采用电流源供电,逆变器输出电流近似矩形波,输出电压为正弦波,中试控股因此各开关管必须承受半个周期的反向电压,且反向电源的峰值很大。同时开关管内部有寄生的反并联二极管,在器件受反压作用时,该二极管可能会引起较大的环流损坏器件。串联逆变器采用恒压源供电,负载为,和的串联,其输出电压为矩形波,电流为近似正弦波,开关管受的反压很小,其大小仅仅是开关管反并联二极管的导通压降,非常小。串联谐振逆变器的起动较为简单,并联谐振逆变器起动困难。串联逆变器既能自激工作,也能他激工作。我们中试控股可以利用这一点设计他激转自激电路,容易的解决电路的起动问题。对于应用于淬火等需要频繁起停的场合,这一点上串联逆变器有应用优势。而并联逆变器起动前需对直流滤波大电感预充电,以保证其为电流源,且其只能工作于自激状态,当驱动信号频率不等于负载固有谐振频率时,系统就起动不起来,因此并联逆变器起动之前必须测定负载的固有谐振频率。

10.5kV/100MV水力发电机组串联谐振

1、电力变压器、GIS、互感器、绝缘子、发电机、开关交流耐压装置帮助客户实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

特征
试品对象：10kV/100MVA水力发电机组的工频交流耐压试验，zui高试验电压不超过23kV，中试控股单相对地电容量不大于1.6uF
ZSBP-360kVA/30kV谐振耐压装置

额定容量：360kVA；
额定电压：30kV
额定电流：12A
工作频率：工频50Hz；
输出电压波形畸变率：≤0.5%；
允许连续工作时间：额定负载下5min；
额定负载下连续运行5min后温升≤65K；
装置自身品质因数：Q≥30；
系统测量精度：有效值1.5级；
输入电源：单相380V电压，频率为50Hz；
对被试品具有过流、过压及试品闪络保护；
环境温度：－100C–50 0C，相对湿度：≤90%RH，海拔高度≤1000米；

激励变压器ZSJLB-30kVA/2.5kV/0.4kV                 1台
额定容量：30kVA；
输入电压：400V，单相；
输出电压：2.5kV
结    构：干式
重    量：约120kg；
额定运行1分钟后线圈对空气温升：≤65K;

谐振操作台ZSXB（L）-30kVA/380V(内含调压器)      1台
电力变压器、GIS、互感器、绝缘子、发电机、开关交流耐压装置额定容量：30kVA；
输入电压：380V；
输出电压：0~420V；
保护功能：零位、过流、过压及试品闪络保护；
重    量：约100kg；

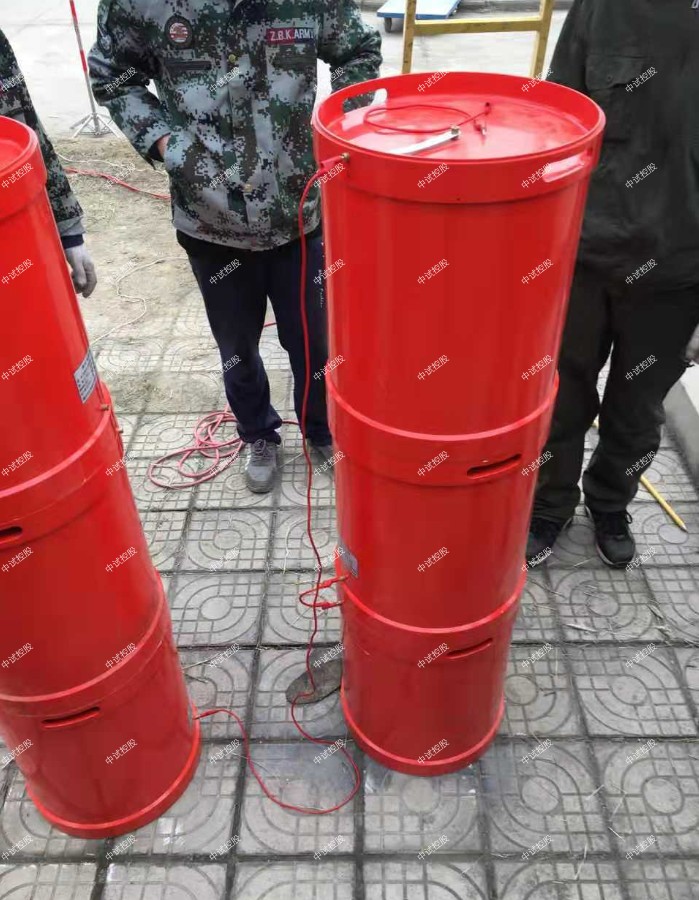

可调电抗器ZSDK（L）-360kVA/60kV            1台
额定容量：360kVA；
额定电压：60kV；
额定电流：12A；
可调电感量：6H~20H；
品质因数：Q≥10；
结    构：干式；
重    量：约200kg；

交直流分压器ZSFRC-30kV                         1台
额定电压：30kV
测量精度：中试控股交流有效值1.5级；
介质损耗：tgσ≤0.5%；
分压 比：1000：1，
分压比误差：≤1.5%；
重    量：约10kg；

补偿电容器ZSBC-30kV/0.55uF                     1台
额定电压：30kV
电容量：0.55uF
电力变压器、GIS、互感器、绝缘子、发电机、开关交流耐压装置重量：50kg

由于串联谐振逆变器输出电压高,电流小,对槽路布局要求较低,感应加热线圈与逆变电源的距离远时对输出功率的影响很小,中试控股当采用同轴电缆或将来回线绞接在一起铺设时影响则几乎可以不计。并联逆变器则由于电压低,电流大而对槽路布线要求很高。感应加热线圈与逆变电源尤其是谐振电容器的距离应尽量靠近,否则两者之间的引线的分布电感会改变负载电路的结构,使逆变器工作受到很大影响。

  综合以上几点的对比情况,中试控股在需要频繁起停,适合复杂工况的超音频感应加热应用中,中试控股串联逆变器结构更为合适。同时,为了改善开关状态,防止开通时有过大的尖峰电流,实现开关管的,需要使负载工作于感性状态,即开关频率略大于谐振频率。
