400mm2、10kV电缆长度5公里交流耐压试验谐振装置

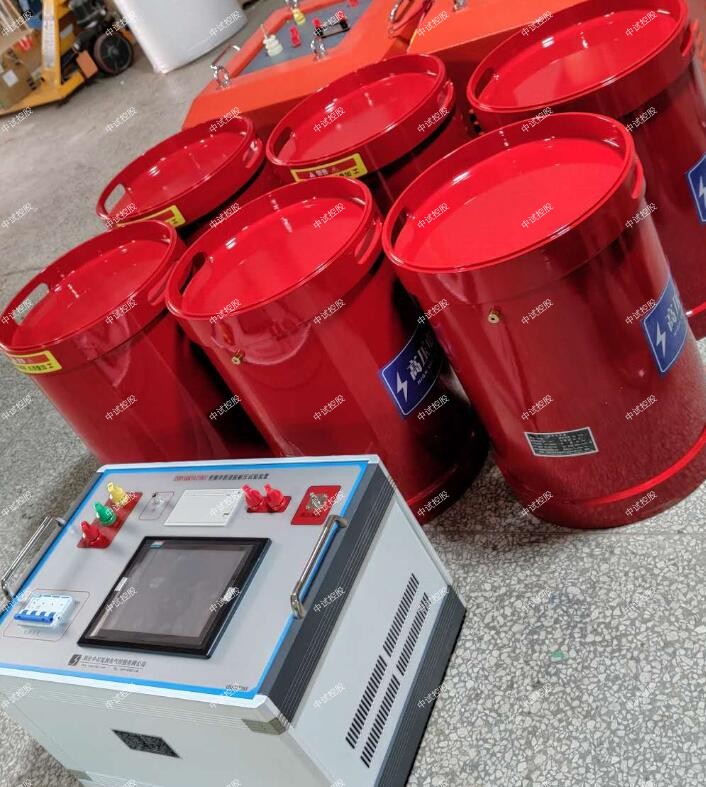

ZSBP--375kVA/30kV 变频串联谐振耐压试验装置技术方案
串并联谐振基本原理：
谐振耐压试验是中试控股利用电抗器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，实现串并联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，在国内外已经得到广泛的使用。

特点：
1400mm2、10kV电缆长度5公里交流耐压试验谐振装置具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
2具有体积小、重量轻、每件重量不超过50kg、中试控股特别方便野外试验。
3具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
4具有操作极具简单，并具有手动和自动两档。
5采用大屏幕、使试验数据一目了然，并可打印试验结果。
6具有试品击穿后无过电压之虞，对试品的损坏相当小。
7试验所需电源容量小，仅是工频变压器试验所需电源容量的几分之一，解决现场电源难找的问题。

使用环境条件：
环境温度：-10℃～40℃
相对湿度：不大于90%
海拔高度：2500米以下

励磁变压器的配置
因品质因数Q值在额定负载下不小于20，所以，励磁变压器为电抗器总容量300kVA，除以品质因数20得15kVA。
配置的励磁变压器规格为15kVA/1kV/2kV。
调频电源的配置：
调频电源的容量等于或大于励磁变压器的容量取15kVA。
配置的调频电源的规格为15kVA。
电容分压器的配置
因最高试验电压为30kv，所以，电容分压器电压为30kv、电容量为10000PF。
400mm2、10kV电缆长度5公里交流耐压试验谐振装置配置1台的电容分压器规格为ZSFRC—30kv/0.01uF。

串联谐振耐压的优势和原理

串联谐振装置广泛用于电力、冶金、石油、化工、铁路等行业大容量,高电压的电容性试品的交接和预防性试验。
串联谐振装置进行耐压试验时调频方式采用固定电感电抗器,测试电路通过调节励磁电源的频率达到谐振状态。串联谐振装置具有体积小、重轻、品质因数高、使用方便的特点，在现场测试中逐渐取代。
串联谐振是一种谐振电流滤波电路，它可以改善电源电压波形的畸变,获得良好的正弦电压波形,有效地防止谐波尖峰对受试者的有害影响。
在串联谐振状态下，当被测产品绝缘薄弱时,电路立即断开,测试产品的电压迅速下降到测试电压的十分之一 , 流过穿点的电流也迅速下降,大大降低了被测设备损坏的风险, 避免了通过测试变压器进行电压测试时击穿后电流急剧增加, 对测试400mm2、10kV电缆长度5公里交流耐压试验谐振装置造成严重损坏。

励磁变压器的容量和电压仅为试验电压和容量的1/q。试验设备体积小,重轻,非常有利于现场试验。

在含有电阻、电感和电容的交流电路中,电路两端电压与其电流一般是不同相的,若调节电路参数或电源频率使电流与电源电压同相,电路呈电阻性,中试控股称这时电路的工作状态为谐振。谐振又分为串联谐振和并联谐振,在串联电路中发生的谐振即为串联谐振, 在并联电路中发生的谐振即为并联谐振。

谐振现象是正交流电路的一种特定现象, 它在电子和通讯工程中得到广泛的应用,但是在电力系统中,发生谐振有可能破坏系统的正常工作。本文就串联谐振和并联谐振的电路特点简单来介绍一下。

串联谐振的电路特点：

1总阻抗值最小;

并联谐振电路的特点
1.电压一定时,中试控股谐振时电流最小;

2.总阻抗最大;

3.电路呈电阻性,支路电流可能会大于总电流。
