10kV电缆，S=300mm2，长度3km串联谐振耐压装置

根据电缆类型不同，微安表有不同的接线方式，一般都采取微安表接在高压侧，高压引线及微安表加屏蔽。对于带有铜丝网屏蔽层且对地绝缘的电力电缆，也可将微安表串接在被试电缆的地线回路，在微安表两端并联一放电开关，测量时将开关拉开，测量后放电前将开关合上，避免放电电流冲击损坏微安表。

应在高压侧直接测量试验电压。中试控股因为采用半波整流或倍压整流时，中试控股如采取在低压侧测量电压换算至高压侧电压的方法，由于电压波形和变比误差以及杂散电流的影响，可能会使高压试验电压幅值产生较大的误差，故应在高压侧直接测量试验电压。

10kV电缆，S=300mm2，长度3km串联谐振耐压装置每次串联谐振试验完毕，应先降压，切断电源。然后对被试电缆用每千伏约80千欧的限流电阻对地放电数次，然后再直接对地放电，放电时间应不少于5分钟以保证充分放电。

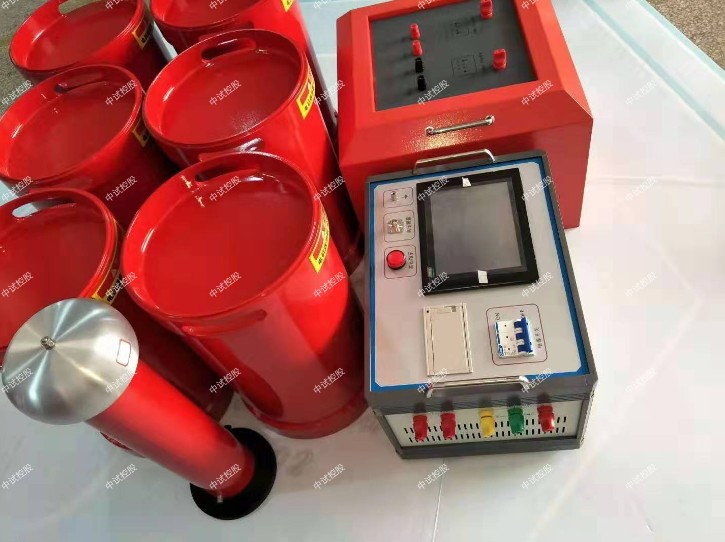

ZS-180kVA/60kV变频串联谐振耐压试验装置技术方案
1、串并联谐振基本原理：
1．1谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，中试控股实现串并联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，在国内外已经得到广泛的使用。

2、特点：
1具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
2具有体积小、重量轻、特别方便野外试验。
3具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
4具有操作极具简单，并具有手动和自动两档。
5采用大屏幕、使试验数据一目了然，并可打印试验结果。
6具有试品击穿后无过电压之虞，对试品的损坏相当小。
7试验所需电源容量小，仅是工频变压器试验所需电源容量的几分之一，解决现场电源难找的问题。

5、10kV电缆，S=300mm2，长度3km串联谐振耐压装置使用环境条件
1 周围空气温度：
     最高温度：+45℃       最低温度：-10℃；
     最大日温差：35k       日照强度：0.1w/cm2
2 海拔高度：≤2000m ；
3 相对湿度：≤90 %
4 安装放置地点平坦，电抗器安装倾斜度不小于50 ；
5 周围应无严重影响设备绝缘的气体蒸气，化学性沉积灰尘，污垢及其它爆炸性介质。

6、设备具体配置
试验要求：
1．300mm2/10kv电缆长度3公里的交流耐压试验.。试验时间5min，试验电压22kv，试验频率30～300Hz，等效电容量为0.418uF/km。

励磁变压器的配置
1．因品质因数Q值在额定负载下不小于20，所以，励磁变压器为电抗器总容量180KVA，除以品质因数20得10KVA。
2．配置的励磁变压器规格为10KVA/1.5kv/3kv。

调频电源的配置：

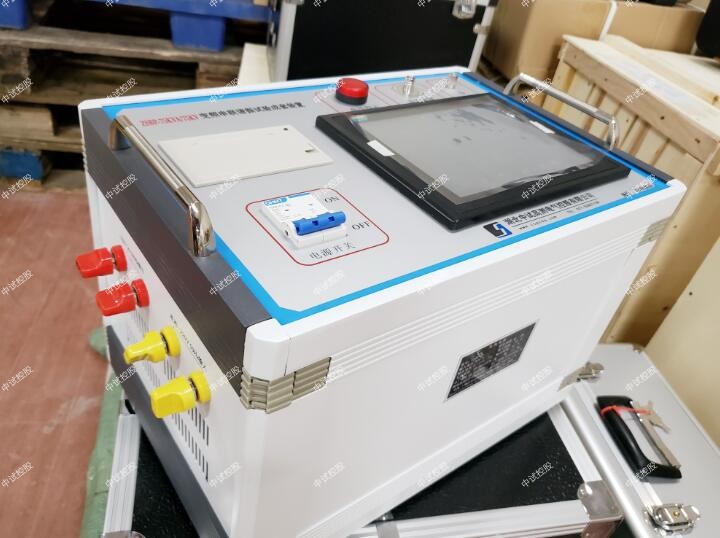

配置的调频电源的规格为ZSBP—10kvA。

电容分压器的配置
因最高试验电压为22kv，所以，电容分压器电压为30kv、电容量为10000PF。
配置1台的电容分压器规格为FRC—30kv/0.01uF。

10kV电缆，S=300mm2，长度3km串联谐振耐压装置是耐压试验中的一种，它主要针对 10kV-220kV、变电站及线路等所有电气主设备的交流耐压试验。

同样是耐压试验设备的高压发生器，它们两者有什么区别吗？

串联谐振试验装置运用串联谐振原理, 中试控股通过调节变频控制器的输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。

而直流高压发生器和超低频高压发生器与串联谐振不同的是超低频高压发生器只能应用于10kV和35kV的电缆，串联谐振耐压装置可使用10-220kV等规格,主变,发电机, CVT,开关等。直流高压发生器施加的“直流耐压”;串联谐振施加的“交流耐压’。
