10kV、300mm2电缆5km谐振耐压试验装置

时间：2021-01-12

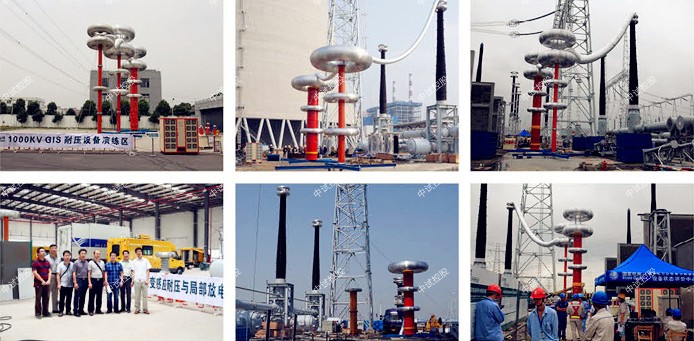

10kV、300mm2电缆5km谐振耐压试验装置

交流耐压试验中，关键的问题就是正确选择试验电压的数值，一方面要求能保证绝缘水平，另一方面要考虑因试验电压过高而引起的绝缘劣化。
一般应考虑以下几个因素：
1、在被试品上可能产生过电压的数值、持续时间及其次数。中试控股如被试品遭受较高过电压的可能性极小，则可不必采用过高的试验电压；如被试品（如直接与架空线连接的发电机）可能遭受到较高的过电压时，则应适当提高试验电压的数值。
2、电气设备设计时采用的绝缘水平。
3、10kV、300mm2电缆5km谐振耐压试验装置设备绝缘的状况。设备在运行中由于各种条件的影响，使绝缘逐步劣化，绝缘性能下降，故在确定试验电压时，应考虑到绝缘损伤的程度和运行年限。例如，运行中设备的试验电压应为出厂时的75%~90%。

被试品是否被穿可按下述各种情况进行判断：
1、根据试验时接入的表计进行分析，一般情况下，若电流表突然上升，则表明被试品击穿（过流继电器动作，自动跳闸）。但当被试品的容抗XC 与试验变压器的漏抗 XL之比不大于2时，虽然被试品击穿，电流表指示也不会发生明显的变化，有时还可能出现电流表指示反而下降的情况。
若出现这种情况，应根据在高压侧的测量电压装置高压侧的电压，被试品若击穿，其电压表只是要突然下降，而在低压侧测量的电压表也要下降，但有时很不明显。

ZSBP-270kVA/55kV 变频串联谐振耐压试验装置技术方案

1、串并联谐振基本原理：

1．1谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路，中试控股调节变频电源输出的电压频率，实现串并联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，深受专家好评，在国内外已经得到广泛的使用。

特点：
1具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
2具有体积小、重量轻、每件重量不超过50kg、特别方便野外试验。
3具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
4具有操作极具简单，并具有手动和自动两档。
5采用大屏幕、使试验数据一目了然，并可打印试验结果。
6具有试品击穿后无过电压之虞，对试品的损坏相当小。
7试验所需电源容量小，仅是工频变压器试验所需电源容量的几分之一，解决现场电源难找的问题。

3、适用范围：

1、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、10kV/300mm2电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

3、10kV开关、互感器的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

总结:装置容量定为270kVA/55KV;分四节电抗器，电抗器单节为67.5kVA/30kV/2.5A通过组合使用能满足上述被试品的试验要求。
6.试验时使用关系列表

变频串联谐振试验装置是用于鉴定电气设备绝缘强度，它对于判断电气设备能否投入运行具有决定性的意义，也是用来保证设备绝缘水平,避免发生绝缘事故的重要手段。因为变频串联谐振试验装置能充分反映电气设备在交流电压下运行的实际情况，能真实有效的发现绝缘缺陷。
10kV、300mm2电缆5km谐振耐压试验装置采用的是谐振原理，中试控股在系统回路中产生一定频率的电压与回路中的电容，电抗产生谐振，其电容（试品）两端产生谐振电压后，再进行升压，使电容两端的电压达到试验电压。
通过以上原理和现场的实际试验情况，一般变频串联谐振试验装置试验中的过电压发生于两种情况下，一种是在仪器寻找谐振点，产生谐振电压的过程中；一种是在升压到达试验电压的情况下。
10kV、300mm2电缆5km谐振耐压试验装置在通过串联谐振试验找到谐振点并升压到试验电压时，如果出现试品耐压不合格或者现场环境没发生大的变化等现象，试验是不会产生过电压保护或者其他故障。但是由于电网电压不是恒定的，电源输入电压是波动的，那么高压输出也是具有一定的波动性，此种情况可能会造成电压波峰出现过电压保护。如果出现电源电压波动，可以调整仪器的过电压保护，提高过电压保护设置，我们一般要求过电压保护设置到电压保护的1.1倍，此时设置到1.2倍基本没有问题。
