110kV/63000kVA主变耐压谐振装置

110kV套管GIS谐振/63000kVA主变，10kV电缆5km,35kV2km产品简介
ZSBX-110kV套管GIS变频串联谐振

1、帮助实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

110kV套管GIS谐振/63000kVA主变，10kV电缆5km,35kV2km特征
试品对象：
1、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
2、10kV/300mm2电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

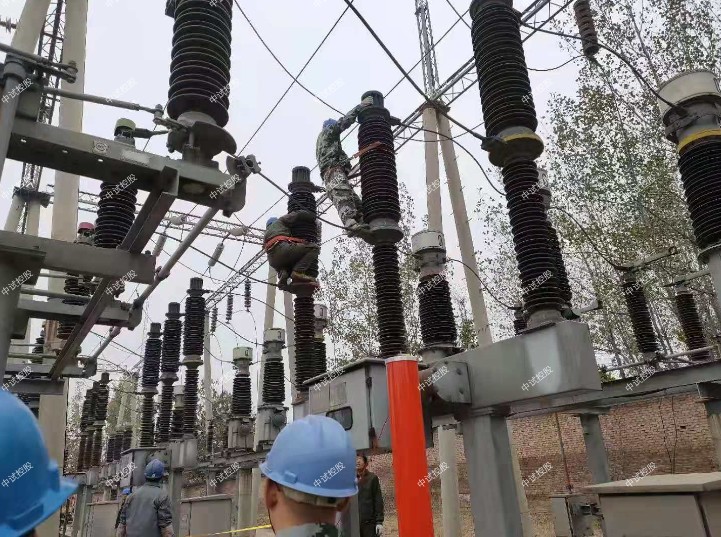

3、110kV系统的交流耐压试验，试验频率30-300Hz，中试控股试验电压不超过265kV，试验时间1min。
4、110kV/63000kVA主变全绝缘的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压不超过160kV，试验时间1min。

额定容量：405kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压：45kV；90kV；270kV；
额定电流：9A；4.5A； 1.5A；
工作频率：30-300Hz；
110kV/63000kVA主变耐压谐振装置输出波形：正弦波
波形畸变率：输出电压波形畸变率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温    升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；
10kV电缆5km,35kV2km
激励变压器ZSJLB-18kVA/4/8/16kV/0.4kV                      1台
额定容量：18kVA；
输入电压：0-400V，单相；
输出电压：4/8/16kV
结    构：干式；
重    量：约75kg；

变频电源ZSXB-F-18kW/220/380V              1台
额定输出容量：18kW
工作电源：220/380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：45A
额定输出电流：45A
电压分辨率：0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运 行 时间：额定容量下连续60min
110kV/63000kVA主变耐压谐振装置额定容量下中试控股连续运行60min元器件zui高温度≤65K;
噪 声 水平：≤50dB

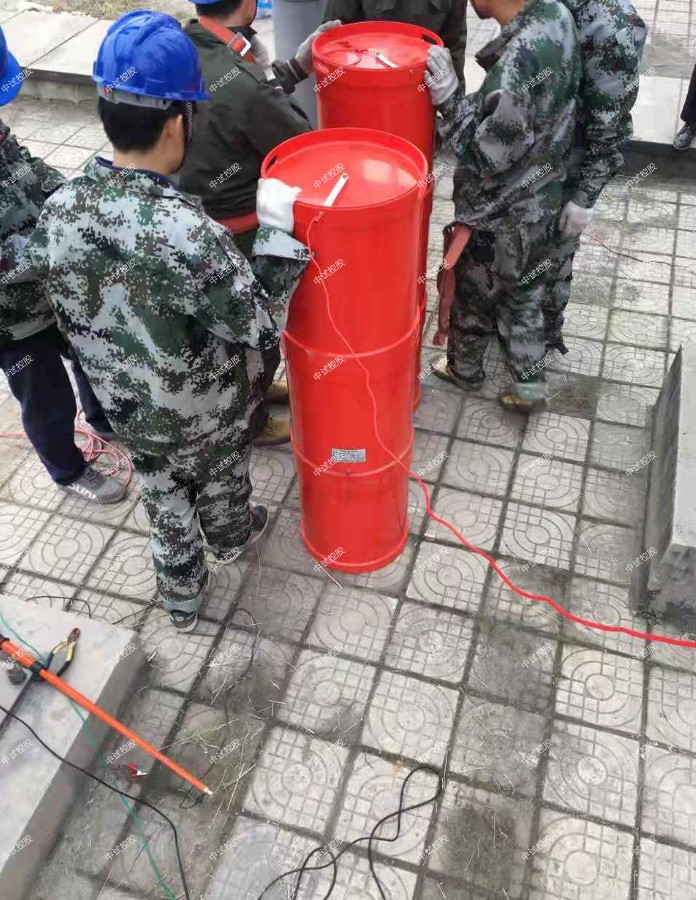

高压电抗器ZSDK-67.5kVA/45kV                    6节
额定容量：67.5kVA;
额定电压：45kV；
额定电流：1.5A；
电 感 量：85H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约70kg；

电容分压器ZSFRC-270kV/500pF                      1套
额定电压：270kV；
高压电容量：500pF
介质损耗：tgσ≤0.5%；
分 压 比：3000：1
测量精度：有效值1.5级;
重    量：约26kg；

是当baiX发生的事实谐振大号 = X Ç允许构建一个公du式，允许谐振频率（ƒ计算zhi从仅仅为系列将L的值和C.电子最常用的式dao的电路的） LCR电路的谐振频率为：

请注意，该公式没有任何涉及电阻（R）的信息。中试控股尽管任何包含L的电路都必须至少包含一些电阻，但是电路中少量电阻的存在并不会极大地影响电路谐振的频率。专为高频设计的谐振电路会受到附近环境中杂散磁场，电感和电容的影响，因此大多数高频LC串联谐振电路都需要进行屏蔽，以将它们与外界影响尽可能地隔离开来，并且可以在很小的范围内进行调节频率范围，以便在电路中组装后可以精确地调整它们。

但是，尽管该公式已广泛用于射频，但是在低频情况下（使用具有相当大内部电阻的大型电感器）常常不够准确。在这种情况下，中试控股需要一个更复杂的公式，其中也要考虑电阻。以下公式可用于低频（较大的内部电阻）计算。

在许多应用中，电路装配后需要仔细调整通常是决定不使用纯LC电路的决定因素。在许多应用中，它们已被不需要调节的固态陶瓷滤波器和谐振晶体调谐电路所取代。但是，有时固态滤波器可能会在所需频率的谐波（多个）处产生多个谐振频率的问题。然后也可以包括单个可调LC调谐电路以克服该问题。

串联电路计算。

在串联LCR电路中，尤其是在谐振时，发生了很多事情，因此计算通常是多阶段的。在本中试控股系列的较早模块中已经描述了许多常用计算的公式，现在的区别在于，查找有关电路条件的相关信息的任务依赖于选择适当的公式并以适当的顺序使用它们。

例如，在下面的问题，以红色显示在值项目是必需的，但是请注意V Ç和V 大号不容被首先计算出，作为用于ƒ的值[R （和另一式）需要计算电抗。但是有时候，通过记住上面灰色面板中有关串联谐振（也叫变频谐振）的记录，可以使这项工作变得更容易，无需计算V L，因为在谐振时X C和X L相等，因此两端将产生相等的电压。但是请注意，V L与在L两端测得的总电压不同。内部电阻两端的电压（在90°至VL）需要包括在内，并且由于V L和内部电阻电压（VR L）之间的相位差，可测量的电感器总电压V L TOT将是V L和VR L的相量之和。
