10.5kV/100MV水力发电机组谐振耐压装置

串联谐振的频率计算方法
串联谐振是指被串联电路部分的电压和电流达到同相,即电路中电感的感抗和电容的容抗相等,从而使被研究的电路表现出纯电阻特性。给定端电压,最大电流将出现在所研究的电路中,电路中消耗的有功功率也是最大的。

1、谐振的定义:电路中L、C的两个分量的能量相等。 当电路中的一个电抗元件释放能量时,另一个电抗元件必须吸收相同的能量,也就是说,中试控股在两个电抗元件之间将产生能量脉动。

2、电路必须有电感L和电容C才能产生谐振。

3、对应于共振的频率是中试控股共振频率,或共振频率,用F r示

4、串联谐振电路的条件:当q=qi2xl=i2xc时当XL=XC时,这是R-L-C串联电路谐振的条件。

简介

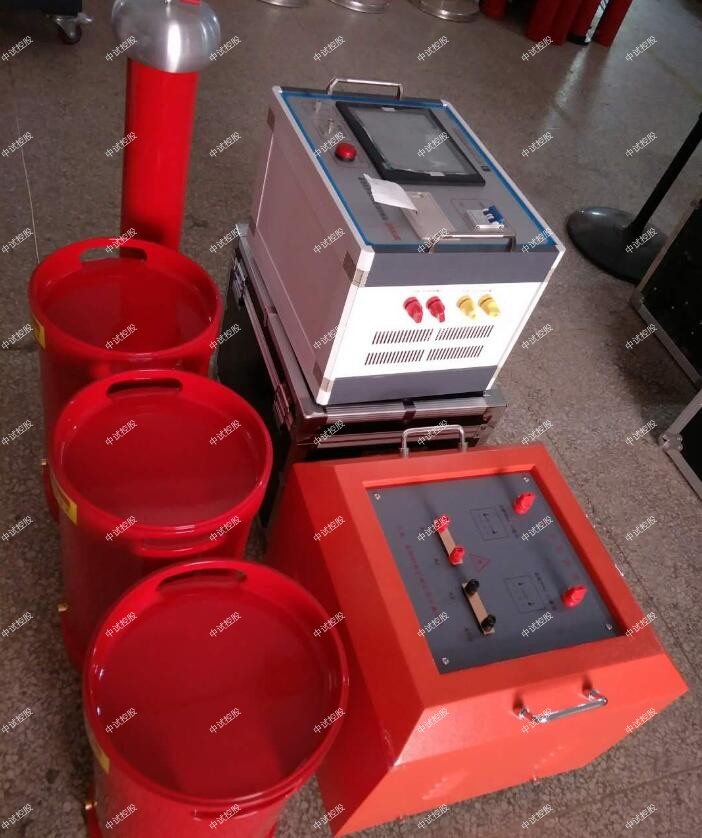

ZSBP-360kVA/30kV谐振耐压装置
10.5kV/100MV水力发电机组串联谐振

1、帮助客户实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

特征
试品对象：10kV/100MVA水力发电机组的工频交流耐压试验，zui高试验电压不超过23kV，单相对地电容量不大于1.6uF
ZSBP-360kVA/30kV谐振耐压装置额定容量：360kVA；
额定电压：30kV
额定电流：12A
工作频率：工频50Hz；
输出电压波形畸变率：≤0.5%；
允许连续工作时间：额定负载下5min；
额定负载下连续运行5min后温升≤65K；
10.5kV/100MV水力发电机组谐振耐压装置装置自身品质因数：Q≥30；
系统测量精度：有效值1.5级；
输入电源：单相380V电压，频率为50Hz；
对被试品具有过流、中试控股过压及试品闪络保护；
环境温度：－100C–50 0C，相对湿度：≤90%RH，海拔高度≤1000米；

激励变压器ZSJLB-30kVA/2.5kV/0.4kV                 1台
额定容量：30kVA；
输入电压：400V，单相；
输出电压：2.5kV
结    构：干式
重    量：约120kg；
额定运行1分钟后线圈对空气温升：≤65K;

谐振操作台ZSXB（L）-30kVA/380V(内含调压器)      1台
额定容量：30kVA；
输入电压：380V；
输出电压：0~420V；
保护功能：零位、过流、过压及试品闪络保护；
重    量：约100kg；

可调电抗器ZSDK（L）-360kVA/60kV            1台
额定容量：360kVA；
额定电压：60kV；
额定电流：12A；
可调电感量：6H~20H；
品质因数：Q≥10；
结    构：干式；
重    量：约200kg；

交直流分压器ZSFRC-30kV                         1台
额定电压：30kV
测量精度：交流有效值1.5级；
介质损耗：tgσ≤0.5%；
分压 比：1000：1，
分压比误差：≤1.5%；
重    量：约10kg；

补偿电容器ZSBC-30kV/0.55uF                     1台
额定电压：30kV
10.5kV/100MV水力发电机组谐振耐压装置电容量：0.55uF
重量：50kg

一台变频电源可同时控制多台变频电源输出,只需对其中任何一台进行操作。客户可以先购买一套小容量的,不足以以后再购买多套并联使用,价格优惠,使用更灵活。

110 kV及以上等级电缆的容量需求糧较大。采用空心电抗器、多串并联替代方式、需要多少串并联模式、一人操作、易于拆卸和装配、随移动,解决了重量和利用率问题。

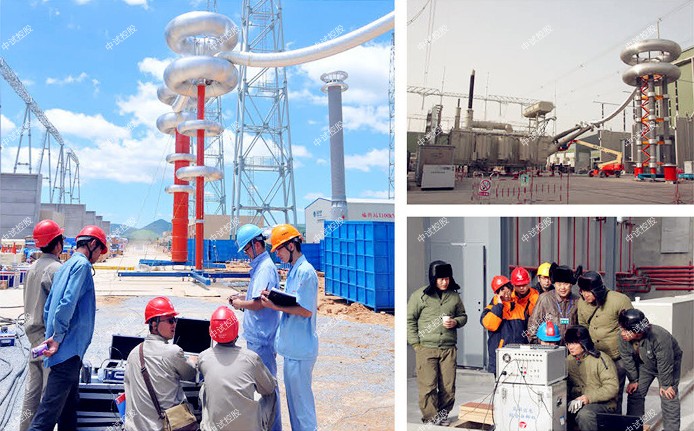

电缆进行串联谐振直流耐压试验前先对其验电并对地充分放电，中试控股将电缆两端所连接设备断开，试验时不附带其他设备;将两端电缆头绝缘表面擦干净，以减少表面泄露电流所引起的误差，必要时应在电缆头相间加绝缘挡板。

试验场地应做好安全措施如安围栏、警告牌等，检查接地线、放电棒是否接好。加压时，应分段逐渐缓慢升电压以防充电电流过大，并分别在0.25-1.0倍试验电压下停留1分钟后读取泄漏电流值;最后在试验电压下按规定的时间进行耐压试验，并在耐压试验终了前，再读取耐压后的泄漏电流值。

根据电缆类型不同，微安表有不同的接线方式，一般都采取微安表接在高压侧，高压引线及微安表加屏蔽。对于带有铜丝网屏蔽层且对地绝缘的电力电缆，也可将微安表串接在被试电缆的地线回路，在微安表两端并联一放电开关，测量时将开关拉开，测量后放电前将开关合上，避免放电电流冲击损坏微安表。

应在高压侧直接测量试验电压。因为采用半波整流或倍压整流时，如采取在低压侧测量电压换算至高压侧电压的方法，由于电压波形和变比误差以及杂散电流的影响，可能会使高压试验电压幅值产生较大的误差，故应在高压侧直接测量试验电压。

每次10.5kV/100MV水力发电机组谐振耐压装置试验完毕，中试控股应先降压，切断电源。然后对被试电缆用每千伏约80千欧的限流电阻对地放电数次，然后再直接对地放电，放电时间应不少于5分钟以保证充分放电。
