10kV3km电缆耐压谐振装置

串联谐振电路耐压试验的质量因数是什么？

1. 介绍
串联谐振装置广泛应用于变压器、电容器等大容量试验对象的现场交流耐压试验。针对实际应用中常见的问题，中试控股分析了串联谐振耐压试验中影响因数质量q的几个因素。
2. 测试对象的容量
q值是评价串联谐振电路最重要的参数。它与高压电容的工频f和电感L成正比，与阻抗R成反比，R表示整个电路的有功损耗。在实际的工频串联谐振测试电路中，根据公式wl=l/wc可以得出电容电抗决定电感电抗的结论。
然而,Q = wL / R。如果测试对象是GIS或由独立元件组成的设备，则可以分段进行耐压测试，提高容抗，获得更高的q值。中试控股采用变频谐振装置，试验对象的容量较大，谐振频率较低。在大多数情况下，这对测试对象是有帮助的。
3.电路损耗的等效电阻
无论何种工频或变频谐振装置，若测试对象容量固定或高压电抗器电感固定，当电路达到串联谐振时，wl=l/wc，则有:
式中:Uout为输出电压;Uexc是中试控股根据上述公式输入的励磁电压，提高q值的唯一方法是降低电路损耗电阻R。
实际测试电路由串联测试装置、高压引线和测试对象三部分组成。该电路主要由高压电抗器和串联装置中的测试对象构成。

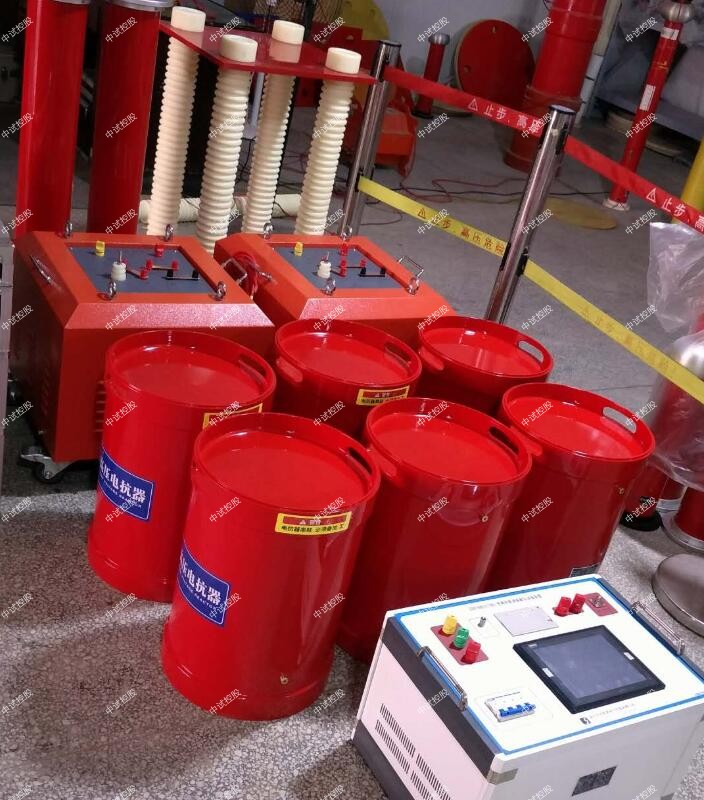

ZSBP-132KVA/22KV变频谐振装置 (10kV3km电缆耐压谐振装置)

1、帮助客户实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；
2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验。

10kV3km电缆耐压谐振装置特征

试验对象：10kV/300mm2电缆3km的交流耐压试验，电容量≤1.126uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

额定容量：132kVA;
输入电源：三相380V电压，频率为50Hz;
额定电压： 22kV;
额定电流： 6A;
工作频率：30-300Hz;
ZSBP-132KVA/22KV变频谐振装置输出波形：正弦波
波形畸变率：输出电压波形畸变率≤1%;
工作时间：额定负载下允许连续5min;过压1.1倍1分钟；
温   升：额定负载下连续运行5min后温升≤65K;
品质因素：装置自身Q≥30（f=45Hz）;
保护功能： 对被试品具有过流、中试控股过压及试品闪络保护（详见变频电源部分）;
测量精度：10kV3km电缆耐压谐振装置有效值1.5级；

激励变压器ZSJLB-6kVA/1kV/0.4kV           1台
额定容量：6kVA；
输入电压：0-400V，单相；
输出电压：1kV
结    构：干式；
重    量：约42kg；

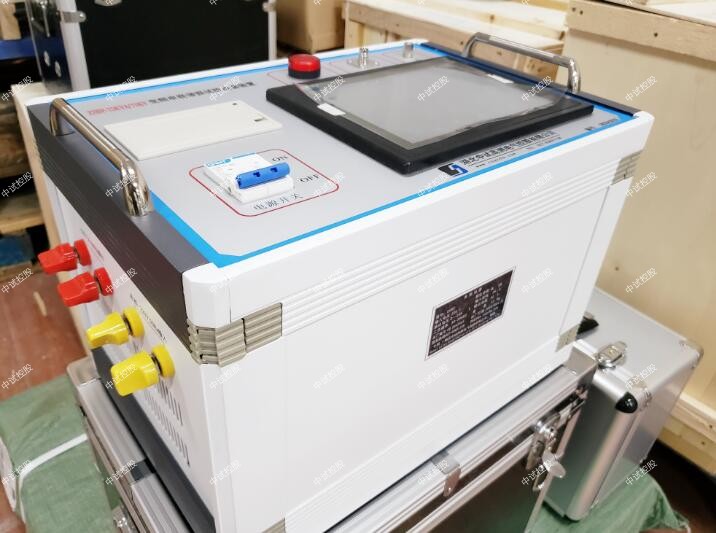

变频电源ZSXB-F-6kW/220/380V             1台
额定输出容量：6kW
工作电源：220/ 380±10%V（单/三相），工频
输出电压：0 –400V，单相，
额定输入电流：15A
额定输出电流：15A
电压分辨率： 0.01kV
电压测量精度：1.5%
频率调节范围：30 – 300Hz
频率调节分辨率：≤0.1Hz
频率稳定度：    0.1%
运 行 时 间：额定容量下连续5min
额定容量下连续运行5min元器件zui高温度≤65K;
噪 声 水 平：≤50dB

高压电抗器ZSDK-44kVA/22kV             3节
额定容量：44kVA;
额定电压：22kV；
额定电流：2A；
电 感 量：55H/单节；
品质因素：Q≥30 (f=45Hz)；
结    构：干式；
重    量：约42kg；

电容分压器ZSFR-30kV/6000pF             1套
额定电压：30kV；
高压电容量：6000pF
介质损耗：tgσ≤0.5%；
分 压 比：1000：1
测量精度：有效值1.5级;
重    量：约6kg；

串联谐振装置损耗
ZSBP-132KVA/22KV变频谐振装置高压电抗器主要决定串联谐振器件的有源损耗。高压电抗器电感大，电流小。因此，线圈的直流电阻可以达到ka。它与电抗器的铁损耗构成了电路损耗电阻r的重要组成部分。为了便于进一步分析，我们引入了这一观点将整个电路的q值分解为电路的各个部分。
设电路q值为Qs，串联谐振器q值为QR，测试对象q值为Qi.
4.结论
(1)串联谐振试验中，影响q值的因素很多，包括被测对象的容量、电路损耗电阻、天气等。
(2) Qs是一个复杂的参数，一般由QL和QR决定。
然而，中试控股在现场试验中，其他因素也会影响Qs，包括高压电极和高压引线。特别是高压引线的电晕损耗控制比较困难。随着电压的升高，高压部分电晕损耗逐渐增大，导致Qs值明显降低。最后，输出电压不能饱和，不再增加。
(3)降低高压部分电晕损失的有效方法是在高压电极上增加电晕环，提高高压引线的初始电晕场强。实验室可采用长径精加工铝管，现场试验高压引线应采用长径弹性引线。

(4)当输出电压接近标称值时，中试控股应注意电抗器的电压分布。
