35kv电缆1公里串联谐振装置

电路欲产生谐振，必须具备有电感器L及电容器C两组件。

谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以fr 表示之。

串联谐振电路之条件如图1所示：当Q=Q ⇒I2XL=I2XC也就是

 XL=XC时，为R-L-C串联电路产生谐振之条件。

ZSBP-75kVA/75kV 变频串联谐振试验装置
串联谐振成套装置介绍概述

该装置主要针对10kV、35kV电缆的交流耐压试验设计制造。中试控股具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该35kv电缆1公里串联谐振装置主要由变频控制电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

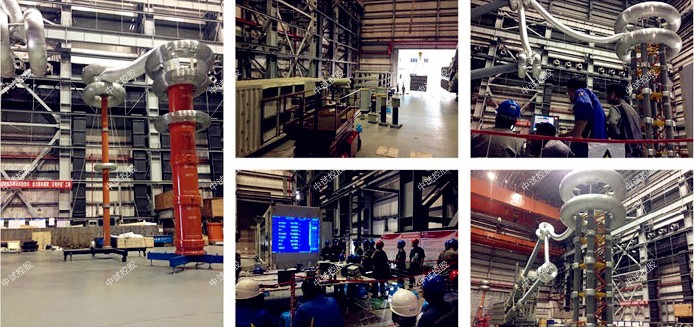

串联谐振在电力系统中应用：

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10。

3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

二、我公司调频谐振装置主要功能及其技术特点：

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

2、整个装置单件重量很轻，便于现场使用。

3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。

工作模式为：全自动模式、手动模式、自动调谐手动升压模式.

4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。

5、35kv电缆1公里串联谐振装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用了DSP平台技术，中试控股可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

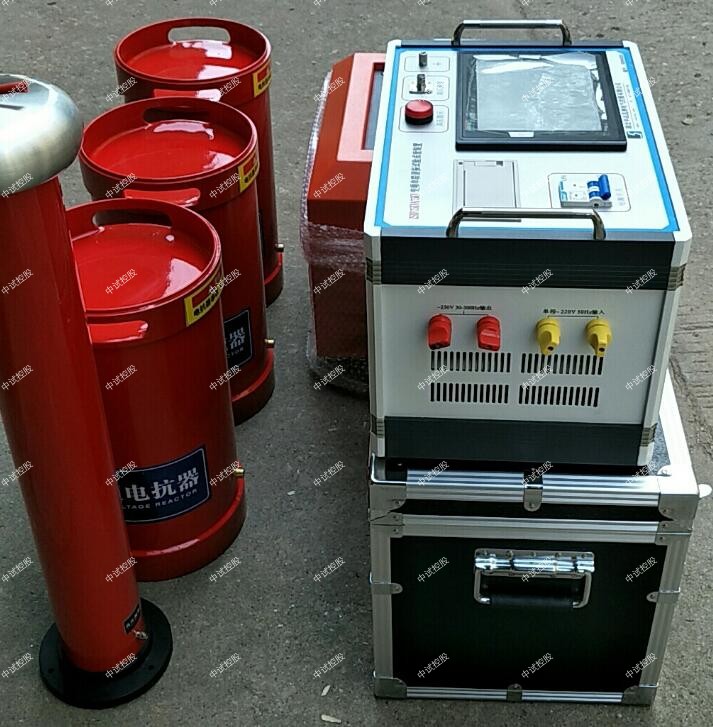

ZSBP-75KVA/75KV变频串联谐振耐压试验装置
设备主要配置及技术参数说明：
1.变频电源一台：
额定功率：10kVA；
输入电压： 220V 45～65Hz
输出电压：0～250V可调
输出电压频率：30～300Hz
0.01Hz步进可调
频率不稳定度≤0.02%
输出电流：0～40A
重量：16kg
2. 高压谐振电抗器（共3台）：25KVA/25KV
额定工作电压：25kV
额定工作电流：1A
额定电感量：90H
连续工作时间：60min
温    升：小于60度
工作频率：30-300Hz
重量：35kg
3. ZSBP-75kVA/75kV 变频串联谐振试验装置激励变1台：
额定容量：8kVA
输入电压：250V
输出电压：1.5kV， 3kV，
4.电容分压器一台：ZSFRC-80kV纯电容式
   高压电容量：2000pF
分压比：1000:1
   工作频率：30～300Hz
   误差精度：1.5%
   额定电压:80kV
   重量：10kg

35kv电缆1公里串联谐振装置功能

1、输出电压电流波形良好，失真度小于0.5%
2、需要电容量小，所需电源容量为试验容量的1/Q倍，而Q值可以做到20～60
3、不需要过压保护，当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不会加剧对试品的损坏
4、便于现场搬，该中试控股装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积小，重量轻
5、保护功能完善，具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，系统的可靠性
