异频介损自动测试仪

ZSAI-6000E 自动抗干扰精密介质损耗测量仪、异频介损自动测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器，用于现场抗干扰介损测量，或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。

特征

1、变频抗干扰

采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。

2、高精度测量

中试控股采用数字波形分析和电桥自校准等技术，配合高精度三端标准电容器，实现高精度介损测量。仪器所有量程输入电阻低于2Ω，消除了测量电缆附加电容的影响。

3、多级安全保护，确保人身和设备安全

高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。

低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。

接地保护：中试控股仪器接地不良使外壳带危险电压时，启动接地保护。

C V T：高压电压和电流、低压电压和电流四个保护限，不会损坏设备；误选菜单不会输出激磁电压。CVT 测量时无10kV 高压输出。

防误操作：两级电源开关；电压、电流实时监示；多次按键确认；接线端子高/低压分明；缓速升压，可迅速降压，声光报警。

防“容升”：测量大容量试品时会出现电压抬高的“容升”效应，仪器能自动跟踪输出电压，保持试验电压恒定。

抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。

异频介损自动测试仪高压电缆：为耐高压绝缘导线，可拖地使用。

4、功能强大

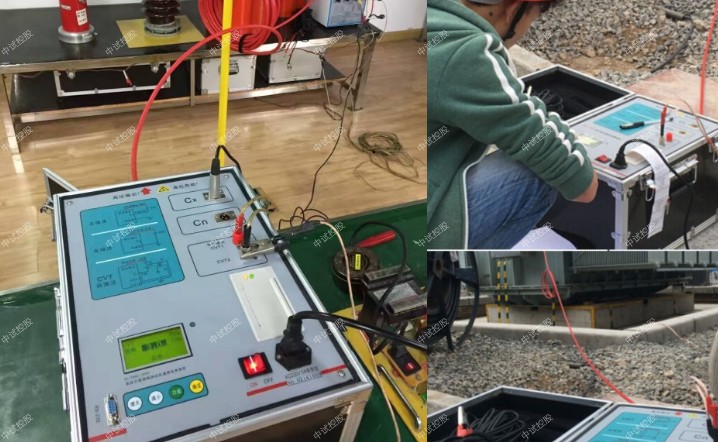

（1）具有正/反接线，内/外标准电容，内/外高压多种工作模式，一体化结构，可做各种常规介损试验，不需外接任何辅助设备。

（2）液晶显示，菜单操作，测试数据丰富，自动分辨电容、电感、电阻型试品，自带微型打印机可打印输出。

（3）具有外接标准电容器接口，可外接油杯做精密绝缘油介损试验，可外接固体材料测量电极做精密绝缘材料介损试验，也可外接高压标准电容器做高电压介损试验。

（4）自动识别50Hz / 60Hz 系统电源，并支持发电机供电，即使频率波动大，也可正常测量。

（5）内置串联和并联两种介损测量模型，方便仪器检定。

（6）CVT 自激法变频测量接口，C1/C2可一次接线同时测出，自动补偿母线接地和标准电容器的分压影响，无须换线和外接任何配件，自激法高压连接线可以拖地。

（7）具有反接线低压屏蔽功能，在220kVCVT 母线接地情况下，对C11 可进行不拆线10kV 反接线介损测量。

（8）自动识别外接高压试验电源频率40Hz～70Hz，支持工频电源、变频电源和串联谐振电源做大容量高电压介损试验。

（9）中文图文菜单，大屏幕背光LCD 显示更清晰，电流电压实时监视。

（10）带日历时钟，可存储100 组测量数据。

（11）带计算机接口。

参数

1、准确度: Cx: ±（读数×1%+2pF）

Tgδ: ±（读数×1%+0.00040）

2、抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度

3、电容量范围：内施高压： 3pF～60000pF10kV

外施高压：3pF～1.5μF/10kV

4、分辨率：最高0.001pF，4 位有效数字

tgδ 范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

5、试验电流范围：10μA～5A

6、内施高压：设定电压范围：0.5～10kV

7、最大输出电流：200mA

8、升降压方式：连续平滑调节

9、电压精度：±(1.5%×读数+10V)

10、电压分辨率：1V

11、试验频率：45-65Hz 单频

自动双变频

12、频率精度：±0.01Hz

13、外施高压：正接线时最大试验电流5A，工频或变频40-70Hz

反接线时最大试验电流10kV/5A，工频或变频40-70Hz

CVT 自激法低压输出：输出电压3～50V，输出电流3～30A

14、测量时间：约30s，与测量方式有关

15、输入电源：AC，50Hz/60Hz±1%，市电或发电机供电

16、计算机接口：标准RS232 接口

17、存储数据：100组

18、打印机：微型热敏打印机

19、环境温度：-10℃～50℃

20、相对湿度：<90%

抗干扰异频介损测试仪工作原理

在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。

tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路(Cn)和一被试回路(Cx)。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。

通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。抗干扰异频介损测试仪内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。

抗干扰异频介损测试仪，是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。

频率可变为50Hz-65Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

抗干扰异频介损测试仪特点，拥有多种测试模式，仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试;在外标准外高压情况下可以做高电压(大于10kV)介质损耗。

异频介损自动测试仪多重保护，仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器安全。抗干扰异频介损测试仪还具备设置接地检测功能，确保不接地设备不允许升压。

测量介质损耗因素的意义

电压作用下电介质中产生的一切损耗称为介质损耗或介质损失。中试控股如果介质损耗很大，会使电介质温度升高，促使材料发生老化，如果介质温度不断上升，甚至会把电介质融化、烧焦，丧失绝缘能力，导致热击穿，因此，电介质损耗的大小是衡量绝缘介质电性能的一项重要指标。

然而不同设备由于运行电压、结构尺寸等不同，不能通过介质损耗的大小来衡量对比设备好坏。

因此引入了介质损耗因数:tgδ（又称介质损失角正切值）的概念。

介质损耗因数的定义是：

介质损耗因数:tgδ只与材料特性有关，与材料的尺寸、体积无关，中试控股便于不同设备之间进行比较。

测量介质损耗因数:tgδ判断电气设备的绝缘状况是一种传统的、十分有效的方法。它能反映出绝缘的一系列缺陷，如绝缘受潮，油或浸渍物脏污或劣化变质，绝缘中有气隙发生放电等。这时流过绝缘的电流中有功分量IRX增大了，:tgδ也加大。

按照电力设备预防性试验规程的规定，对多种电力设备（如电力变压器、发电机组、高压开关、电压电流互感器、套管、耦合电容等）都需要做介质损耗因素（:tgδ）的测量。

异频介损自动测试仪所以:tgδ试验是一项必不可少而且非常有效的试验。能较灵敏地反映出设备绝缘情况，发现设备缺陷。
