容量空负载仪

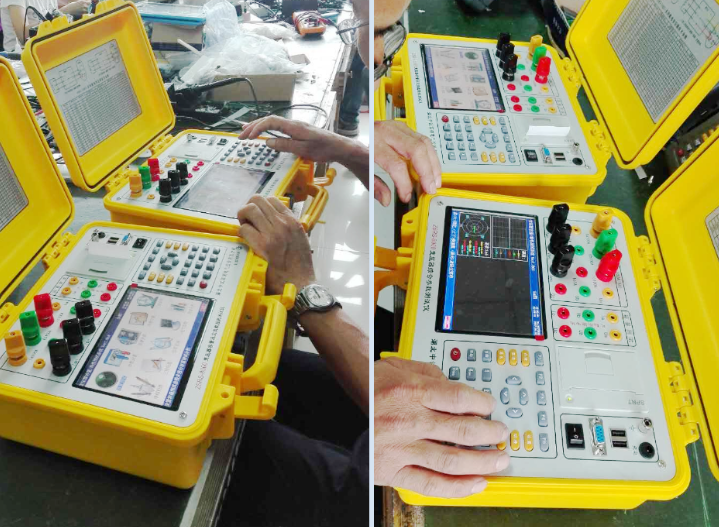

容量空负载仪它一种设备相当于四种设备：变压器容量及空载负载测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，中试控股还可以进行矢量分析。

变压器进行直流电阻试验的目的是什么?

1 使用容量空负载仪时请按本说明书接线和操作。

2 接地端子应就近可靠接地。

3 测试开始前请输入正确的设置参数，仪器内部校正运算都要依赖于输入的设置参数。

4 测试菜单项选择和实际测试项目及接线要一致。

5 电流回路用粗线连接，电压回路用细线连接。

6 试验加压时，注意监测电压、电流不要超过仪器额定值，以免损坏仪器。

7 测试过程中，不允许拆除地线及仪器接线，严禁带电接拆线操作。

8 单相测量时必须用A相测量。

9 为安全起见，测试完成后应储存数据，然后断开三相测试电源，再翻看测试结果数据或从存储器中仔细查看各项数据。

   变压器容量及空载负载测试仪是我公司针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。
   特征
1、可精确测量各种配电变压器的容量，无源测量，方便、准确
2、内部自带电源、自动产生三相大功率测试电源
3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗
4、通过空载试验可准确判定被测变压器的型号，包括：S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器
5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），中试控股电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位
6、可测量电压和电流的谐波含量和总谐波失真度
7、可进行简单的矢量分析，绘制矢量图
8、显示各电参量的波形图，做为示波器使用
9、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏
10、容量空负载仪容量测量范围：20kVA～100000kVA
11、电池剩余电量百分数指示功能，绝非简单的亏电报警
12、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长
13、用户可随时将测试的数据通过微型打印机将结果打印出来
14、测试结果存储功能，可存储200组容量测试数据

参数
输入特性 有源部分 电压测量范围：0～10V
电流测量范围：0～10A
无源部分 电压测量范围：0～750V 宽量限
电流测量范围：0～100A内部全部自动切换量程
容量空负载仪准确度 电压：±0.1%
电流：±0.1%
功率：±0.1%（CosΦ>0.2），±1.0%（0.02< CosΦ<0.2）
工作温度 －10℃～ +40℃
充电电源 交流160V～260V
绝缘 ⑴电压、电流输入端对机壳的绝缘电阻≥100MΩ
⑵工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验
主机体积 32×24×13cm3
重量 3kg

中试控股变压器进行直流电阻试验的目的是什么?
变压器进行直流电阻试验的目的是检查绕组回路是否有短路、开路或接错线，检查绕组导线焊接点、引线套管及分接开关有无接触不良。另外，还可核对绕组所用导线的规格是否符合设计要求。

变压器空载试验的目的是什么?
变压器空载试验的目的是测量铁心中的空载电流和空载损耗，发现磁路中的局部或整体缺陷，同时也能发现变压器在感应耐压试验后，绕组是否有匝间短路。

为什么变压器短路试验所测得的损耗可以认为就是绕组的电阻损耗?
由于短路试验所加的电压很低，铁心中的磁通密度很小，这是铁心中的损耗相对于绕组中的电阻损耗可以忽略不计，所以变压器短路试验所测得的损耗可以认为就是绕组的电阻损耗。

变压器重绕大修后，测得的空载损耗、短路损耗及总损耗值，与国家标准规定的数值比较允许偏差各是多少?
空载、短路损耗分别允许+15％，总损耗+10％。

为什么星形连接的自耦变压器常带有角接第三绕组?它的容量是如何确定的?
Yn，yn联接的自耦变压器，为了改善电动势波刀常设置一个独立的接成三角形的第三组绕组，它与其他绕组电磁感应关系但没有电的联系。第三组绕组除了补偿三次谐外，还可以作为带负荷的绕组，其容量等于自耦变压器的电容量。如仅用于改善电动势波形，则其容量等于电磁容量25％一30％。
