1. 旋转传感器

通用式传感器适用于传感器作直线运动时的测速，有些开关，尤其是进口和合资开关，直线传动部分被封闭在开关本体里面，通用传感器找不到安装地点。中试控股开做速度试验时，在开关分合指示器或旋转轴上做试验，此种情况选用旋转传感器。

安装注意：旋转传感器的轴应尽量与开关旋转轴保持同心，否则传感器旋转有阻碍，测出曲线的毛刺会很重，影响测试数据的准确

2. 开关特性仪直线传感器（行程速度传感器）

如果需要很精确地测出，开关的动作行程，则需要使用直线传感器。

以某型号真空开关为例，如下图。直线电阻传感器在安装时，要保证传感器运动轴能够直线运动，用磁性万能支架固定好传感器。对于SF6开关、油开关，方法类似。

提示：直线传感器因其现场安装的烦琐性，针对不同的开关，自己设计安装支架，保持传感器的拉杆与开关动触头的运动平行和同步，可以很精确地测出开关的运动行程及相应的速度。

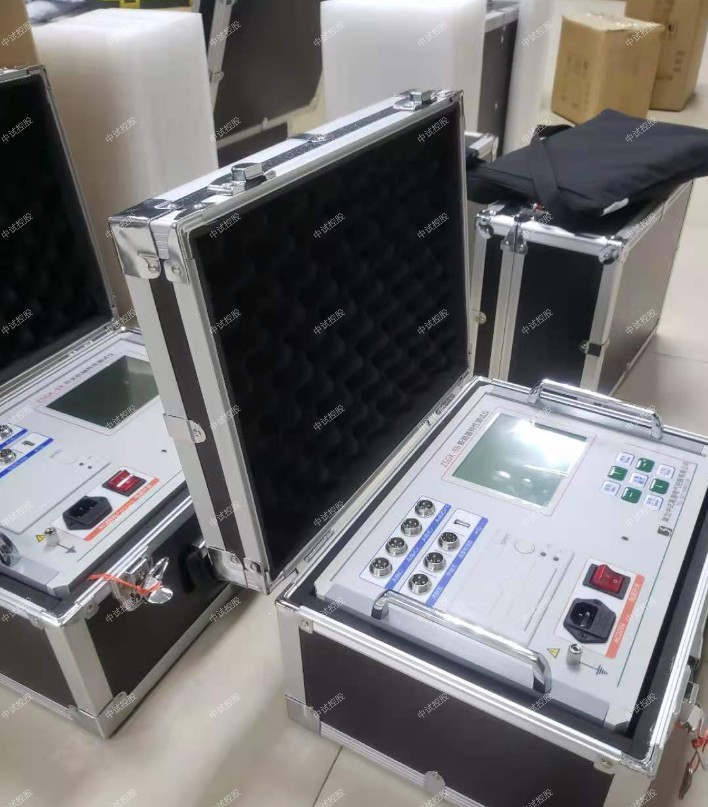

ZSKC-9500 高压开关综合测试仪（石墨双端）、开关调试仪
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中试控股电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
特征

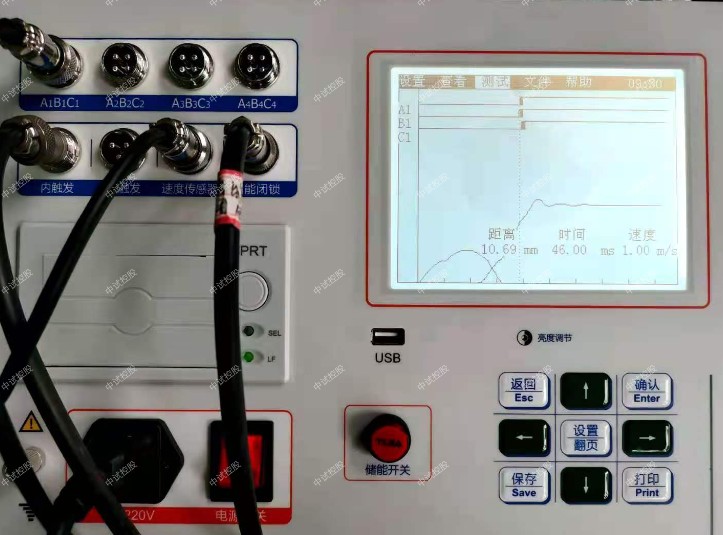

1、中试控股8.4寸进口高亮彩色大屏，在太阳光下清晰可见，嵌入式操作系统，windows操作界面，界面直观，触摸屏，便于现场操作人员使用。
2、高速热敏打印机，方便现场打印测试数据。
3、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次，得到所有数据及图形。
7、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
9、同时可测12路金属触头断口、6路合闸电阻、6路石墨触头测试。
10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11、开关特性仪内部抗干扰电路可满足800KV变电站内可靠使用。
参数
  1．时间测量：
              12路 固有分闸（合闸）时间
              分闸（合闸）相内不同期
              分闸（合闸）相间不同期
              合闸（分闸）弹跳时间（弹跳次数）
              测试范围：0.01ms～20s，分辨率：0.01ms，准确度：0.5%±2个字
2. 合闸电阻测量：
               6路固有分闸（合闸）时间
               分闸（合闸）相内不同期
               分闸（合闸）相间不同期
               合闸（分闸）弹跳时间（弹跳次数）
               合闸电阻投入时间
3. 测量范围：50～5000Ω,分辨率0.1Ω,精度1%
4.双端接地开关测量：
             3路固有分闸（合闸）时间
             分闸（合闸）相内不同期
             合闸（分闸）弹跳时间及波形
5．开关特性仪速度测量：刚分（刚合）速度
             指定时间段（行程段或角度段）平均速度
6. 测速范围：1mm传感器 0.01～25.00m/s，
            0.1mm传感器 0.001～2.50m/s
            0.5°角度传感器 1周波/ 0.5°
7.行程测量：动触头行程（行程）
            接触行程（开距）
            过冲行程或反程（超程）
传感器：50mm，分辨率:0.1mm
360线传感器：360о，分辨率:0.5о
选配传感器：300mm、1000mm、加速度传感器
8.电流：最大电流输出为20A。
9.交直流电源 ：AC 220V ± 10%；50Hz ± 2%
10.直流电源：输出电压：35～265V连续可调，输出电流：≤ 20A(短时)
11. 隔离开关测量范围：
⑴、电压输出：DC35～265V（可调）；
⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号最大采集时间为20秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
12.主机体积：380×280×170mm
13.使用环境：  -10℃~+50℃
14.相对湿度：≤90%

本开关特性仪配备加速度测速传感器，中试控股解决了现场安装难的问题。万能传感器可直接固定在开关的提升杆、水平连杆或其他直线运动的传动杆上。

注意1：万能传感器的插座方向应该与动杆的运动方向一致，且尽量保持与动弹平行。

注意2：万能传感器安装应该根据连动杆的直径选择不同半径的卡件，使传感器牢固地固定在连动杆上。开关动作时，传感器要保持和动杆一起运动，不可有相对滑动，以保证数据的准确性。

注意3：安装万能传感器时，要估算好传感器的运动范围，前后或上下保留一定的空间，确保开关分、合时传感器不与周围其他开关部件碰撞。否则会造成传感器不可逆损坏。

 旋转传感器

开关特性仪通用式传感器适用于传感器作直线运动时的测速，有些开关，尤其是进口和合资开关，直线传动部分被封闭在开关本体里面，通用传感器找不到安装地点。中试控股开关做速度试验时，在开关分合指示器或旋转轴上做试验，此种情况选用旋转传感器。
