介损状态仪

介损状态仪是用于绝缘油等液体绝缘介质的介质损耗角以及体积电阻率的高精密仪器，绝缘油介质损耗测试仪采用一体化结构，内部结构集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压电源等主要部件，加热部分采用了高频感应加热方式即非接触式加热，具有加热均匀、速度快、控制方便等优点，交流试验电源采用交直流交叉装换，中试控股有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机出来的电压也不影响正常测试，绝缘油介质损耗测试仪内部标准电容器为SF6充气三极式精密电容，该电容的介损及电容量不受环境温度、湿度等影响，保证精度一致性。绝缘油介质损耗测试仪内部采用全数字技术以及智能化自动测量技术，配备了大屏幕液晶显示器，全中文菜单以及中文提示功能，测试数据打印输出，操作简单，快捷，广泛的用于电力企业及电力试验部门。

中绝缘油介质损耗测试仪内部采用全数字技术，全部智能自动化测量，配备了大屏幕（240×180）液晶显示器，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业就能熟练使用。

绝缘油介质损耗测试仪的工作原理：

A.加热

绝缘油介质损耗测试仪采用高频感应炉加热，启动加热后，温控CPU发出加热命令，采集油杯内部温度传感器的温度值，加热采用变功率控制和PWM控制两者相结合的控制方式。在油样温度较低时，用大功率加热方式，这有利于缩短油样加热时间；待温度升至接近预设温度时，采用较小功率PWM加热方式，这样有利于油样加热均匀。

高频感应炉加热避免了发热块加热不均匀的现象。

B.控温

在实测温度接近预设温度时，温控CPU采用小功率PWM方式加热，采样温度值经PID运算，分析出最佳PWM控制占空比，使温度严格控制在预设温度误差范围以内。

C.介损测量

试验电压同时加在绝缘油介质损耗测试仪内部标准电容器及油杯加压极上，测量电路对这两路信号进行PGA等控制后对两通道信号进行同步AD采样，将数字信号送DSP（数字信号处理器），DSP对其进行滤波、FFT等运算后计算出tgδ、C x 、ε等参数，送主控CPU。

D.体积电阻率测量

直流高压试验电压加在油杯加压极上，经过测试回路，产生一微弱电流信号，该微弱电流信号经测量电路放大后送进AD采样，将数字信号送DSP（数字信号处理器），DSP对其信号进行处理，计算出Rx、ρ等参数，送主控CPU。

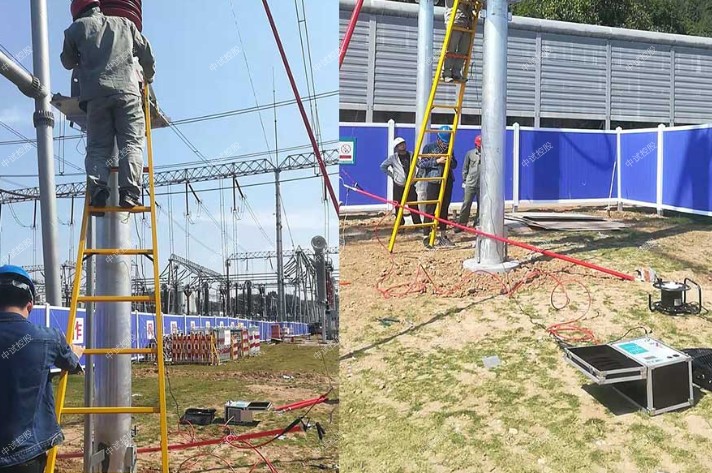

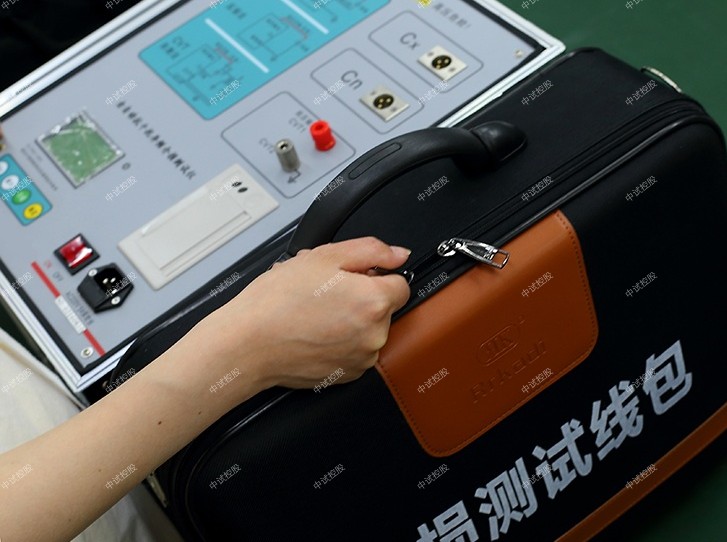

ZSAI-6000E 自动抗干扰精密介质损耗测量仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器，用于现场抗干扰介损测量，或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。

特征

1、变频抗干扰

采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。

2、高精度测量

采用数字波形分析和电桥自校准等技术，配合高精度三端标准电容器，实现高精度介损测量。仪器所有量程输入电阻低于2Ω，消除了测量电缆附加电容的影响。

3、多级安全保护，确保人身和设备安全

高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。

低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。

接地保护：仪器接地不良使外壳带危险电压时，启动接地保护。

C V T：高压电压和电流、低压电压和电流四个保护限，不会损坏设备；误选菜单不会输出激磁电压。CVT 测量时无10kV 高压输出。

防误操作：两级电源开关；电压、电流实时监示；多次按键确认；接线端子高/低压分明；缓速升压，可迅速降压，声光报警。

防“容升”：测量大容量试品时会出现电压抬高的“容升”效应，仪器能自动跟踪输出电压，保持试验电压恒定。

抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。

高压电缆：为耐高压绝缘导线，可拖地使用。

4、功能强大

（1）具有正/反接线，内/外标准电容，内/外高压多种工作模式，一体化结构，可做各种常规介损试验，不需外接任何辅助设备。

（2）液晶显示，菜单操作，测试数据丰富，自动分辨电容、电感、电阻型试品，自带微型打印机可打印输出。

（3）具有外接标准电容器接口，可外接油杯做精密绝缘油介损试验，可外接固体材料测量电极做精密绝缘材料介损试验，也可外接高压标准电容器做高电压介损试验。

（4）自动识别50Hz / 60Hz 系统电源，并支持发电机供电，即使频率波动大，也可正常测量。

（5）内置串联和并联两种介损测量模型，方便仪器检定。

（6）CVT 自激法变频测量接口，C1/C2可一次接线同时测出，自动补偿母线接地和标准电容器的分压影响，无须换线和外接任何配件，自激法高压连接线可以拖地。

（7）具有反接线低压屏蔽功能，在220kVCVT 母线接地情况下，对C11 可进行不拆线10kV 反接线介损测量。

（8）自动识别外接高压试验电源频率40Hz～70Hz，支持工频电源、变频电源和串联谐振电源做大容量高电压介损试验。

（9）中文图文菜单，大屏幕背光LCD 显示更清晰，电流电压实时监视。

（10）带日历时钟，可存储100 组测量数据。

（11）带计算机接口。

参数

1、准确度: Cx: ±（读数×1%+2pF）

Tgδ: ±（读数×1%+0.00040）

2、抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度

3、电容量范围：内施高压： 3pF～60000pF10kV

外施高压：3pF～1.5μF/10kV

4、分辨率：最高0.001pF，4 位有效数字

tgδ 范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

5、试验电流范围：10μA～5A

6、内施高压：设定电压范围：0.5～10kV

7、最大输出电流：200mA

8、升降压方式：连续平滑调节

9、电压精度：±(1.5%×读数+10V)

10、电压分辨率：1V

11、试验频率：45-65Hz 单频

自动双变频

12、频率精度：±0.01Hz

13、外施高压：正接线时最大试验电流5A，工频或变频40-70Hz

反接线时最大试验电流10kV/5A，工频或变频40-70Hz

CVT 自激法低压输出：输出电压3～50V，输出电流3～30A

14、测量时间：约30s，与测量方式有关

15、输入电源：AC，50Hz/60Hz±1%，市电或发电机供电

16、计算机接口：标准RS232 接口

17、存储数据：100组

18、打印机：微型热敏打印机

19、环境温度：-10℃～50℃

20、相对湿度：<90%

在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。

tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路(Cn)和一被试回路(Cx)。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。

通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。抗干扰异频介损测试仪内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。

抗干扰异频介损测试仪，是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。

频率可变为50Hz-65Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

抗干扰异频介损测试仪特点，拥有多种测试模式，仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试;在外标准外高压情况下可以做高电压(大于10kV)介质损耗。

介损状态仪多重保护，仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器安全。抗干扰异频介损测试仪还具备设置接地检测功能，确保不接地设备不允许升压。
