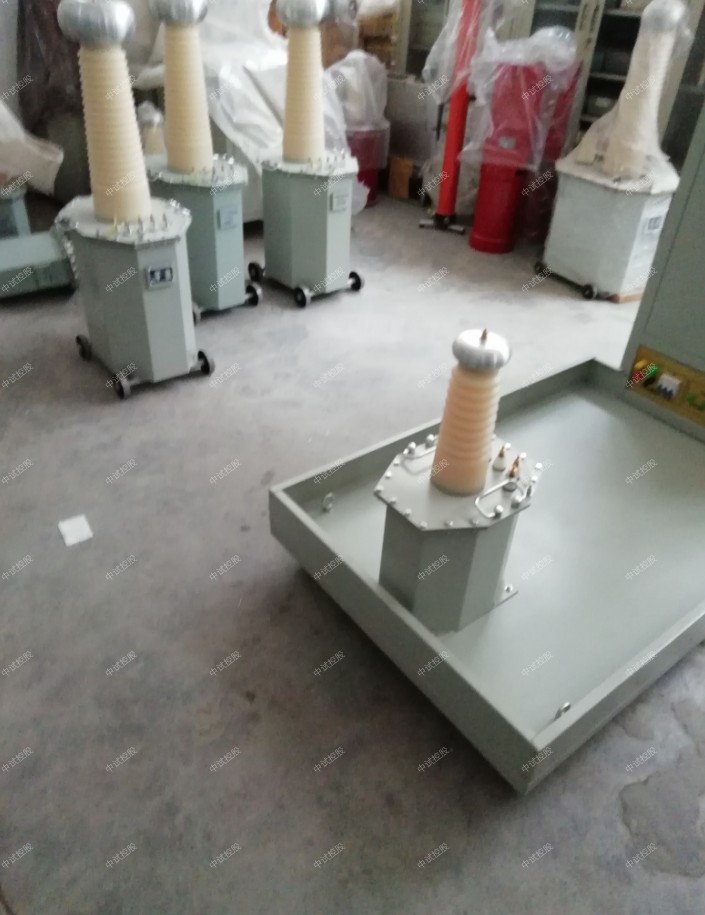

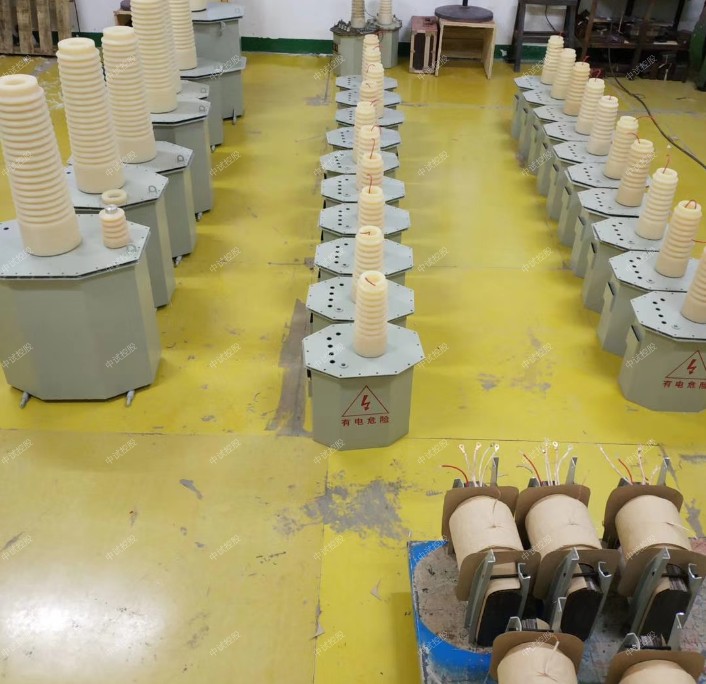

ZSYD(J/Z)-5KVA/50KV高压试验变压器：
容量：5KVA
输入电压：AC200V  50Hz
输入电流：25A
输出电压：AC：50KV    DC：70KV
输出电流：AC:100mA    DC:100mA

ZSXC-5KVA控制箱：
容量:5KVA
输入电压:AC220V 50Hz
输入电流:23A
输出电压:0～250V
耐压试验机输出电流:0～25A

1.日期、电压、电流、时间四组数据同蓝色5.7寸大屏液晶显示，带背光，读数清晰、直观,同时显示电压、电流、时间等，有各种数据设置功能;

2.全中文界面，工作状态显示，操作简单明了，适用面广;

3.带状态显示，带提醒功能，使用者对设备所处的状态一目了然;

4.轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性;

5.全数字式调校，摒弃了陈旧的电位器调整方式，现场使用极为方便;

6.按键直接设定电流、电压变比，在不同变比输入的情况下，应用自如;

7.电流、过电压保护。保护准确、迅速，可有效保证人员和设备的安全;

8.按键，可轻松实现电压的交流、直流两种显示方式,有自动升压功能，有交/直流转换显示功能;升压速度可调整，能满足不同升压速度的需求;

9.硬、软件抗干扰技术相结合，性能稳定，抗干扰性强;

10.路输出，可靠的过流过压保护，精确的电压控制能力，较小的电压控制误差;可用于过流、过压保护等不同场合;

11.电器启动/停止条件可任意设定。可设定时间范围1秒～9999秒;

12.远程通信、门联锁警灯警铃、外接分压器校验接口等;

14.积小、重量轻、结构合理、可靠耐用

使用方法：

（1）试验前,要将高压试验变压器的外壳“ ┻ ”端，

电源控制箱的接地端“ ┻ ”必须良好接地,否则将危及人身与设备的安全。

（2）操作前必须熟悉高压试验变压器与电源控制箱的电气原理接线图。如果要做直流耐压与泄漏试验时，可先将高压硅或微安表旋在高压试验变压器的高压端。

（3）准备完毕，检查线路无误后，可合上总电源开关，此时绿色开关指示灯亮，表示电源已接通；同时绿色停止按钮上的指示灯也亮，假如不亮应把调压器手柄按逆时针方向返回零位,绿色停止按钮上的指示灯亮,否则起动按钮拒 合闸。

（4）按下起动按钮，红色按钮指示灯亮，这时按顺时针每秒1.5～2千伏的速度均匀缓慢地旋动调压器手柄，高压逐步上升并密切注意电压表的指示及试品情况，直到调到所需试验高压为止。

[高压试验示意图] 高压试验示意图

（5）耐压试验机要测试产品的耐压试验时间，可拨动定时器所需定时时间再按下定时，即在规定的时间里测试产品耐压，然后报警告知，若被测产品被击穿,过流继电器自动跳闸，此时试品为不合格。

（6）如需保护被测产品免被击穿，可先在高压侧连续接保护球隙调整保护球放电电压为试验电压的1.15倍左右。
