互感器输出电流、电压测试仪

电流互感器和变压器极其相似，变压器接在线路上时，主要是用来改变线路的电压，而在电流互感器接在线路上，主要用来改变线路的电流，所以电流互感器也叫做变流器。后来，一般把直流电变成交流电的仪器设备叫做变流器，根据改变线路上电流大小的电器，根据它通过互感的工作原理，叫做电流互感器。

线路上为什么需要变电流呢?这是因为根据发电和用电的情况不同，线路上的电流大小不一，而且相差悬殊，有的只有几安，有的却大至几万安。要直接测量这些大大小小的电流，就需要根据线路电流的大小，制作相应为几安直到几万安不同的许多电流表和其他电气仪表。

互感器输出电流、电压测试仪这样就会给仪表带来极大的困难。此外，有的线路是高压的，例如22万伏或1万伏等高压输电供电线路，要直接用电气仪表测量高压线路上的电流，那是极其危险的，也是绝对不允许的。如果在线路上接入电流互感器变电流，那么就可以把线路上大大小小的电流，按不同的比例，统一变成大小相近的电流。只要用一种电流规格的电气仪表，例如通用的电流为5A的电气仪表，就可以通过电流互感器，测量线路上小至几安和大至几万安的电流。

同时电流互感器的基本结构和变压器很相像，它也有两个绕组，一个叫原边绕组或一次绕组;一个叫副边绕组或二次绕组。两个绕组之间有绝缘，使两个绕组之间有电的隔离。

电流互感器在运行时一次绕组W1接在线路上，二次绕组W2接电气仪表，因此在测量高压线路上的电流时，尽管原边电压很高，但是副边电压却很低，操作人员和仪表都很安全。

一、概述

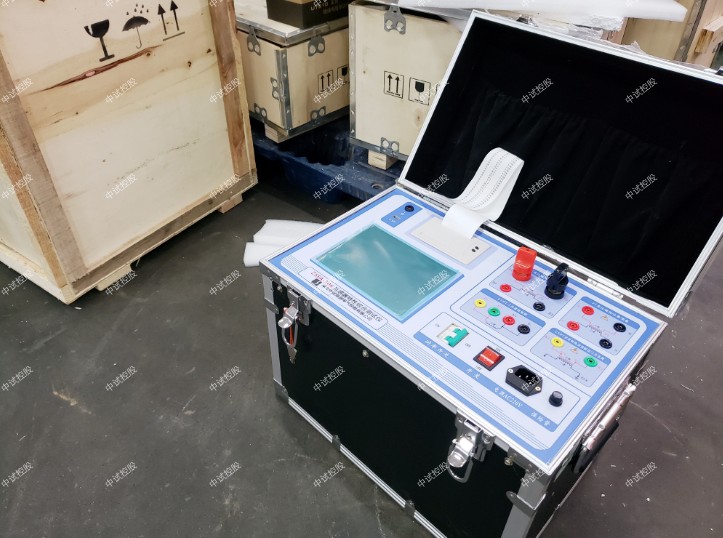

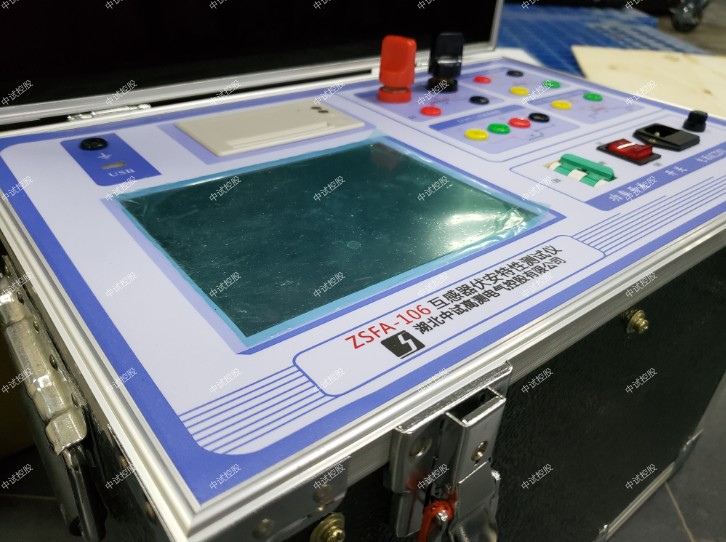

ZSFA-106 互感器特性综合测试仪是继电器保护和高压绝缘行业用来测试电流互感器和电压互感器的专业检测仪器。互感器伏安特性综合测试仪是一款全自动化的PT、CT特性测试仪器，仪器可以完成的试验包括： CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。

技术特点
1、全自动型测试仪
只需设定zui高输出电压和zui大输出电流，中试控股仪器即可从零开始自动升压或升流进行各种试验。试验中自动记录测试数据、描绘伏安特性曲线、10%和5%误差曲线，并自动计算拐点值。省去了手动调压、人工记录整理、描曲线等烦琐步骤，极大的提高了测试效率。
2、功能全面
装置所具备的功能如下：
CT试验：伏安特性曲线
曲线拐点自动计算
5%和10%误差曲线
变比、极性
比差、角差测量
二次侧回路负载测试
二次绕组交流耐压
二次直流电阻测试
一次通流测试
3、 输出保持
具有升压保持功能，用于计量检测及二次交流耐压试验。具有升流保持功能，用于二次回路检查。
4、真有效值采样
所有电压、电流信号均为真有效值采样，请用真有效值表进行校证。
5、单一电源，操作方便
仅需单一输入电源，AC220V,摒弃个别的还需要380V电源才能够达到技术要求的落后手段。
6、U盘保存
试验的数据可通过U盘传至PC机，中试控股由PC进行处理，显示、打印、存储数据及曲线报告，便了整理报告。
7、日期和时钟
仪器自带有系统时间，试验时装置自动记录测试时间，以便于测试记录的存储与查看。
8、不接触测试，安全性高
全微机化装置，中试控股设定完成后完全不需人工接触，仪器全自动进行测试。可使测试人员远离高压电路，确保测试人员安全。
9、输出容量大
单机输出功率大，交流电压输出高达2500V，电流输出短时可达25A；1000A机型为1000A。
10、自带大屏幕8寸彩色触摸LCD、全汉化图形界面
11、触摸屏操作
采用触摸技术进行操作。全面取消面板按键、开关、控制旋钮等各种常规控件。操作简单方便，使用长。
12、超大容量的数据存储
单机各个功能试验可存储200组测试数据，数据掉电永久不会丢失

互感器输出电流、电压测试仪

参数：
电源输入电压 AC 220V
AC 220 V 分辨率
CT伏安特性试验 二次电流，二次电压 0～2500V
CT变比，比差角差试验 一次侧电流 0～1000A 0.1A

互感器输出电流、电压测试仪解决方法：

1、发现CT二次开路，要先分清是哪一组电流回路故障、开路的相别、对保护有无影响，汇报调度，解除有可能误动的保护。

2、尽量减小一次负荷电流。若CT严重损伤，应转移负荷，停电处理。

3、尽快设法在就近的试验端子上用良好的短接线按图纸将CT二次短路，再检查处理开路点。

4、若短接时发现有火花，那么短接应该是有效的，故障点应该就在短接点以下的回路中，可进一步查找。若短接时没有火花，则可能短接无效，故障点可能在短接点以前的回路中，可逐点向前变换短接点，缩小范围检查。
