互感器拐点电压电流值测试仪

对于电流互感器开路的预防，可以安装拓普电气生产的电流互感器过电压保护器，该装置正常时几乎没有漏电流，但当电流互感器发生开路时，该装置会迅速导通，防止CT二次电压过高。同时发出报警及相关远传信号。

若短接时发现有火花，那么短接应该是有效的，故障点应该就在短接点以下的回路中，可进一步查找。若短接时没有火花，则可能短接无效，故障点可能在短接点以前的回路中，可逐点向前变换短接点，缩小范围检查。

一、概述

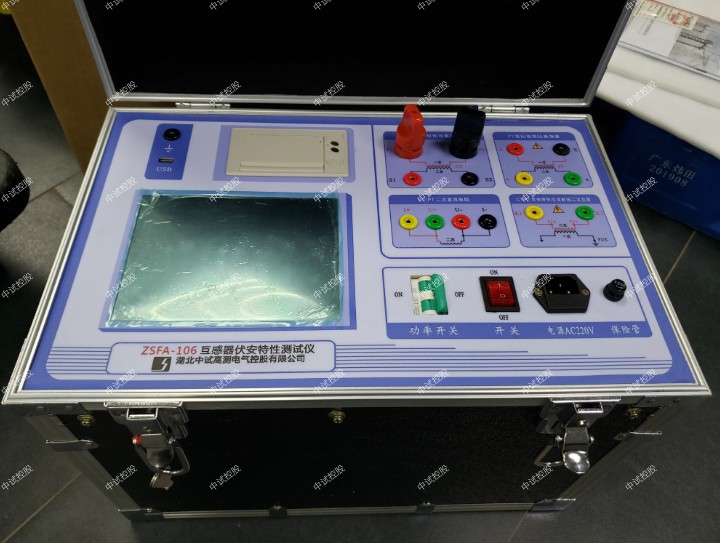

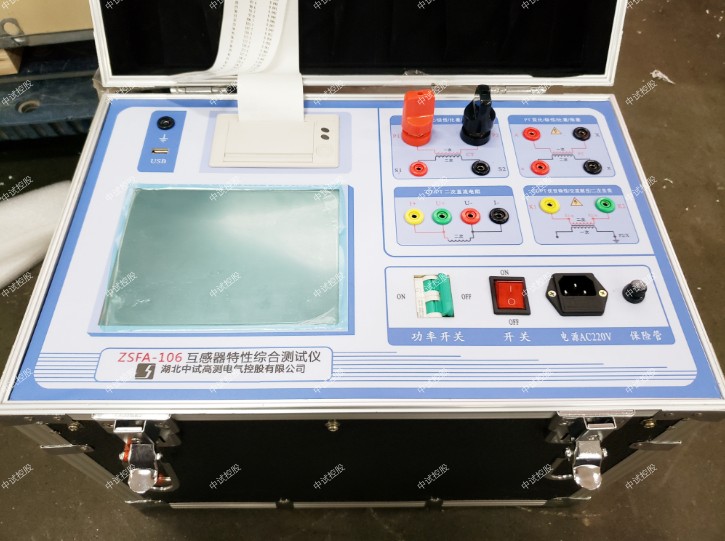

ZSFA-106 互感器特性综合测试仪是继电器保护和高压绝缘行业用来测试电流互感器和电压互感器的专业检测仪器。互感器伏安特性综合测试仪是一款全自动化的PT、CT特性测试仪器，仪器可以完成的试验包括： CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。

技术特点
1、全自动型测试仪
互感器拐点电压电流值测试仪只需设定zui高输出电压和zui大输出电流，中试控股仪器即可从零开始自动升压或升流进行各种试验。试验中自动记录测试数据、描绘伏安特性曲线、10%和5%误差曲线，并自动计算拐点值。省去了手动调压、人工记录整理、描曲线等烦琐步骤，极大的提高了测试效率。
2、功能全面
装置所具备的功能如下：
CT试验：伏安特性曲线
曲线拐点自动计算
5%和10%误差曲线
变比、极性
比差、角差测量
二次侧回路负载测试
二次绕组交流耐压
二次直流电阻测试
一次通流测试
3、 输出保持
具有升压保持功能，用于计量检测及二次交流耐压试验。具有升流保持功能，用于二次回路检查。
4、真有效值采样
所有电压、电流信号均为真有效值采样，请用真有效值表进行校证。
5、单一电源，操作方便
仅需单一输入电源，AC220V,摒弃个别的还需要380V电源才能够达到技术要求的落后手段。
6、U盘保存
试验的数据可通过U盘传至PC机，中试控股由PC进行处理，显示、打印、存储数据及曲线报告，便了整理报告。
7、日期和时钟
仪器自带有系统时间，试验时装置自动记录测试时间，以便于测试记录的存储与查看。
8、不接触测试，安全性高
全微机化装置，中试控股设定完成后完全不需人工接触，仪器全自动进行测试。可使测试人员远离高压电路，确保测试人员安全。
9、输出容量大
单机输出功率大，交流电压输出高达2500V，电流输出短时可达25A；1000A机型为1000A。
10、自带大屏幕8寸彩色触摸LCD、全汉化图形界面
11、触摸屏操作
采用触摸技术进行操作。全面取消面板按键、开关、控制旋钮等各种常规控件。操作简单方便，使用长。
12、超大容量的数据存储
单机各个功能试验可存储200组测试数据，数据掉电永久不会丢失

互感器拐点电压电流值测试仪参数：
电源输入电压 AC 220V
AC 220 V 分辨率
CT伏安特性试验 二次电流，二次电压 0～2500V
CT变比，比差角差试验 一次侧电流 0～1000A 0.1A

互感器拐点电压电流值测试仪内附的电流与电压百分表符合有关标准，准确度等级不低于1.5级。当使用某一额定工作电流(或电压)改变其正常工作百分数范围时，仪表的内抗应保持不变。

互感器拐点电压电流值测试仪校验仪的分辨力应能满足测量用互感器检定规程的要求。

测量回路对高次谐波信号应有足够的抑制能力。对于准确度等级为1，2，3的校验仪，其三次以上谐波抑制比应分别大于32、26、20dB。 校验仪的工作回路(接地的除外)对金属面板及金属外壳之间的绝缘电阻应不低于20MΩ。工作时不接地的回路(包括交流电源插座)对金属面板及金属外壳应能承受有效值为1.5KV的50Hz正弦波电压1min耐压实验。 校验仪差值回对标准和检互感器的附加容量，不应超过校验仪工作电流(电压)回路额定容量的1/15，最大不超过0.25VA。
