互感器变比比差值测试仪

电流互感器的铁芯有哪几种形式

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在 测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。 电流互感器的铁芯有叠片方形铁芯和圆形铁芯两种。前者的优点是线圈绕制安装方便，缺点是铁芯磁路中存在气隙，磁性能差，线圈漏磁大，叠片比较麻烦。后者的是结构无气隙，磁性能好，缺点是绕制线圈困难。

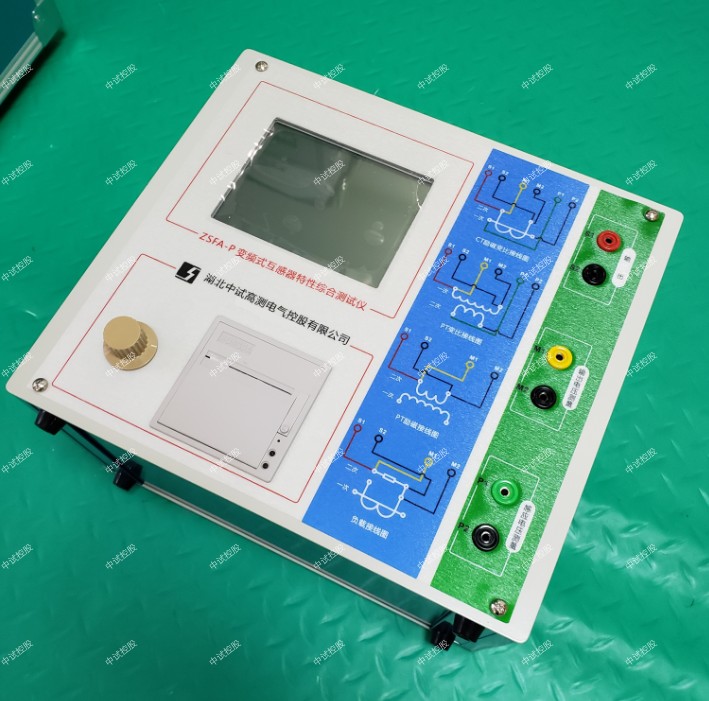

ZSFA-P 变频式互感器特性测试仪、互感器变比比差值测试仪
基于低频变频技术的互感器励磁特性和变比、极性测试仪
一、简介
电流、电压互感器测试仪器。中试控股采用高性能DSP和ARM、保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于lingxian水平，是电力行业用于互感器的专业测试仪器。
二、特点
1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3、测试满足GB1208等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4、ZSFA-P 变频式互感器特性测试仪基于先进的低频法测试原理，能应对拐点高达45KV的CT测试。
5、中试控股界面友好美观，全中文图形界面。
6、装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8、易于携带，装置重量<9Kg。
三、参数指标
测试用途 保护类CT，保护类PT
输出 0~180Vrms18A（峰值）
CT变比
测量 范围 1~40000
 精度 ±0.05%
PT变比
测量 范围 1~40000
 精度 ±0.05%
相位测量 精度 ±5min
 分辨率 0.5min
二次绕组电阻测量 范围 0~300Ω
 精度 2%±2mΩ
中试控股交流负载测量 范围 0~1000VA
 精度 2%±0.2VA
互感器变比比差值测试仪
