互感器CTPT测试仪

电流互感器及使用特性：
(1)一次电流不随二次负载的变化而变化;
(2)一次电流取决于系统负荷的变化而变化;
(3)二次线路所消耗的功率随二次阻机的变化而变化;
(4)二次额定电流为5安培。

(5)二次测阻抗很小，近似短路状态;

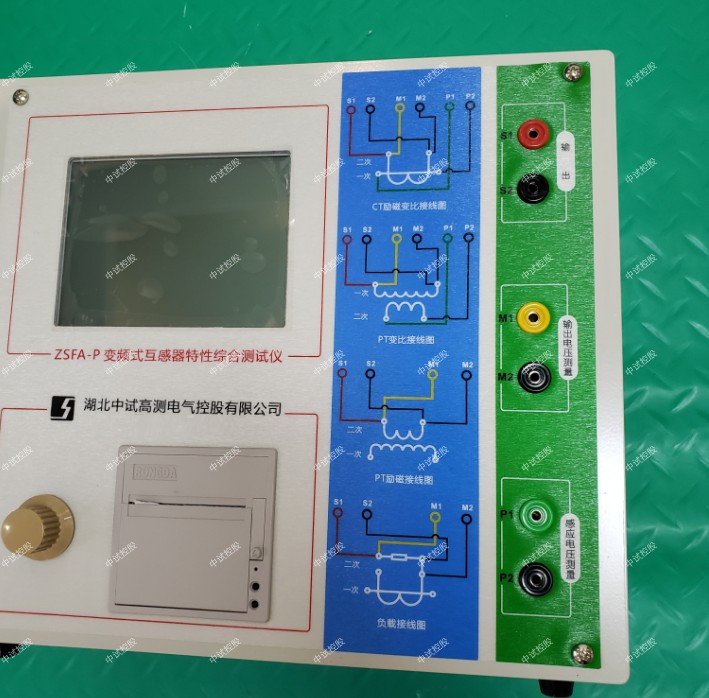

ZSFA-P 变频式互感器特性测试仪
基于低频变频技术的互感器励磁特性和变比、极性测试仪
一、简介
电流、电压互感器测试仪器。采用中试控股高性能DSP和ARM、中试控股先进的工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于水平，是电力行业用于互感器的专业测试仪器。
二、特点
1、互感器CTPT测试仪功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3、测试满足GB1208等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4、ZSFA-P 变频式互感器特性测试仪基于先进的低频法测试原理，能应对拐点高达45KV的CT测试。
5、中试控股界面友好美观，全中文图形界面。
6、装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8、易于携带，装置重量<9Kg。
三、参数指标
测试用途 保护类CT，保护类PT
输出 0~180Vrms，12Arms，18A（峰值）
CT变比
测量 范围 1~40000
 精度 ±0.05%
PT变比
测量 范围 1~40000
 精度 ±0.05%
相位测量 精度 ±5min
 分辨率 0.5min
二次绕组电阻测量 范围 0~300Ω
 精度 2%±2mΩ
中试控股交流负载测量 范围 0~1000VA
 精度 2%±0.2VA
输入电源电压 AC220V±10%，50Hz
工作环境 温度：-10οC~50οC，湿度：≤90%
尺寸、重量 尺寸340mm x 300mm x 150mm重量<9kg

互感器CTPT测试仪对测量用的电流互感器除考虑使用场所外还应根据以下几个参数进行xuanz：
　　(1)额定电压的xuanze。要使被测线路线电压Ux与互感器额定电压Ue相适应，要求U> Ux。
　　(2)额定变比的xuanze。应按照长期通过电流互感器的极大工作电流Izxuanze其额定一次电流Ile，应使Ile≥1，最好使电流互感器在额定电流附近运行，这样测量更准确。
　　(3)额定容量的xuanze。为了准确计出电流互感器的二次负载必须在额定容量(阻抗)以下，其误差才不会超过给定准确等级。
　　(4)准确等级的xuanze，一般电度表及所有测量仪表均选择准确等级不低于0.5级电流互感器。
