互感器比差、角差测试仪

电流互感器二次开路的危害有那些？

1、产生很高的电压，对设备和运行人员的安全造成危害；

2、铁芯损耗增大，严重发热，有烧坏绝缘的可能；

3、铁芯中产生剩磁，导致互感器误差增大，影响计量准确性；

4、由于二次回路开路，会使电流表指示异常，失去对电流监视作用，继电保护装置无法正常工作，致使保护失灵会对主电路的异常运行失去监视，若不及时处理，可能造成严重后果

一、概述

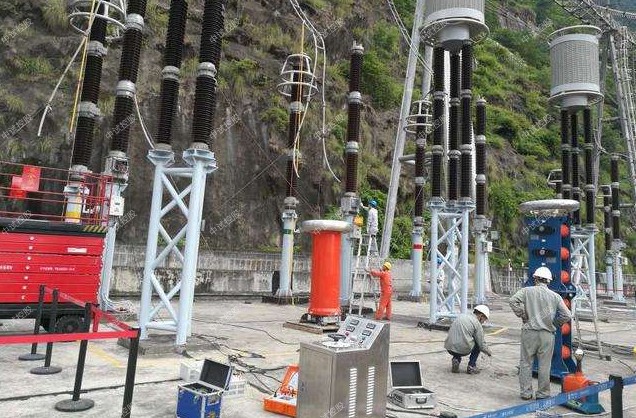

ZSFA-106 互感器特性综合测试仪是继电器保护和高压绝缘行业用来测试电流互感器和电压互感器的专业检测仪器。互感器伏安特性综合测试仪是一款全自动化的PT、CT特性测试仪器，仪器可以完成的试验包括： CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。

技术特点
1、全自动型测试仪
只需设定zui高输出电压和zui大输出电流，中试控股仪器即可从零开始自动升压或升流进行各种试验。试验中自动记录测试数据、描绘伏安特性曲线、10%和5%误差曲线，并自动计算拐点值。省去了手动调压、人工记录整理、描曲线等烦琐步骤，极大的提高了测试效率。
2、功能全面
装置所具备的功能如下：
CT试验：伏安特性曲线
曲线拐点自动计算
5%和10%误差曲线
变比、极性
互感器比差、角差测试仪比差、角差测量
二次侧回路负载测试
二次绕组交流耐压
二次直流电阻测试
一次通流测试
3、 输出保持
具有升压保持功能，用于计量检测及二次交流耐压试验。具有升流保持功能，用于二次回路检查。
4、真有效值采样
所有电压、电流信号均为真有效值采样，请用真有效值表进行校证。
5、单一电源，操作方便
仅需单一输入电源，AC220V,摒弃个别的还需要380V电源才能够达到技术要求的落后手段。
6、U盘保存
试验的数据可通过U盘传至PC机，中试控股由PC进行处理，显示、打印、存储数据及曲线报告，便了整理报告。
7、日期和时钟
仪器自带有系统时间，试验时装置自动记录测试时间，以便于测试记录的存储与查看。
8、不接触测试，安全性高
全微机化装置，中试控股设定完成后完全不需人工接触，仪器全自动进行测试。可使测试人员远离高压电路，确保测试人员安全。
9、输出容量大
单机输出功率大，交流电压输出高达2500V，电流输出短时可达25A；1000A机型为1000A。
10、自带大屏幕8寸彩色触摸LCD、全汉化图形界面
11、触摸屏操作
采用触摸技术进行操作。全面取消面板按键、开关、控制旋钮等各种常规控件。操作简单方便，使用长。
12、超大容量的数据存储
单机各个功能试验可存储200组测试数据，数据掉电永久不会丢失

参数：
电源输入电压 AC 220V
AC 220 V 分辨率
CT伏安特性试验 二次电流，二次电压 0～2500V
CT变比，比差角差试验 一次侧电流 0～1000A 0.1A

ZSFA-P 变频式互感器特性测试仪
基于低频变频技术的互感器励磁特性和变比、极性测试仪
一、简介

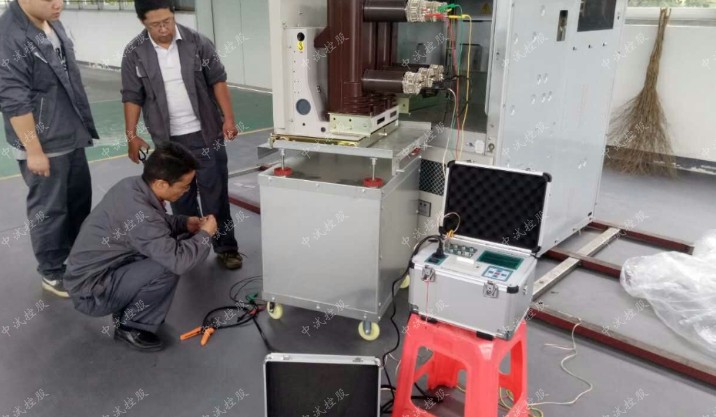

互感器比差、角差测试仪电流、电压互感器测试仪器。中试控股采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于lingxian水平，是电力行业用于互感器的专业测试仪器。
二、特点
1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3、测试满足GB1208等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4、ZSFA-P 变频式互感器特性测试仪基于先进的低频法测试原理，能应对拐点高达45KV的CT测试。
5、中试控股界面友好美观，全中文图形界面。
6、装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8、易于携带，装置重量<9Kg。

三、参数指标
测试用途 保护类CT，保护类PT
输出 0~180Vrms，12Arms，18A（峰值）
CT变比
测量 范围 1~40000
 精度 ±0.05%
PT变比
测量 范围 1~40000
 精度 ±0.05%
相位测量 精度 ±5min
 分辨率 0.5min
二次绕组电阻测量 范围 0~300Ω
 精度 2%±2mΩ
中试控股交流负载测量 范围 0~1000VA
互感器比差、角差测试仪精度 2%±0.2VA
输入电源电压 AC220V±10%，50Hz
工作环境 温度：-10οC~50οC，湿度：≤90%
尺寸、重量 尺寸340mm x 300mm x 150mm重量<9kg

低频法测试伏安特性的原理：在CT的励磁电感相同的情况下，励磁阻抗值与频率成正比。因此，要使励磁电感达到相同饱和，所施加电压的频率越低则电压的幅值越低，这就是低频法测试伏安特性的基本原理。低频法测量可以降低所加电压幅值（即降低所加电压的功率），从而实现体积小重量轻，并且测量精度大大提高，既可用于保护CT的伏安特性也可用于计量CT的比差角差测量。该法可以实现对所有CT的全面完整测试。
电压法测量变比的原理：在CT二次绕组上施加交流电压，在原方将会产生感应电压，二次绕组铁心上的交流电压与一次侧感应电压幅值之比理论上等于匝比，与在一次侧通大电流的直接法相比，这种变比测试方法不需要大电流，具有测试设备容量小、安全可靠等特点。这种CT变比测试方法也被称为间接法。
